Tractel Klappkloben mit Schäkel ETM

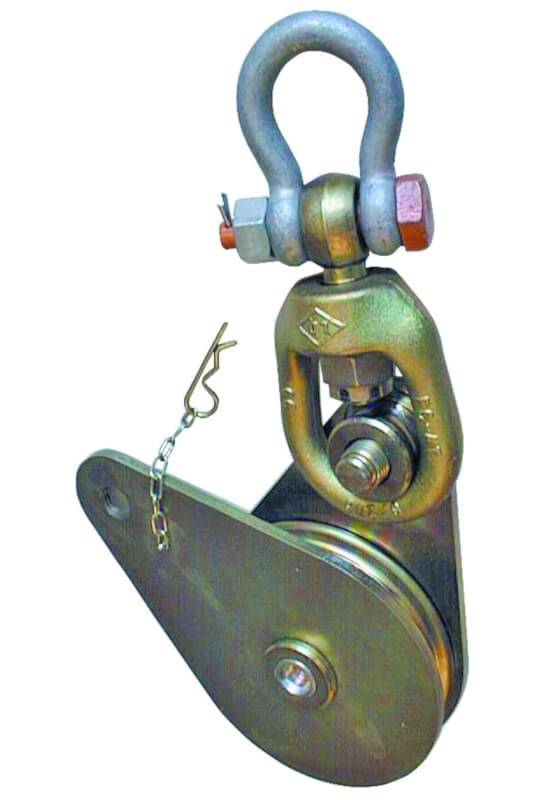

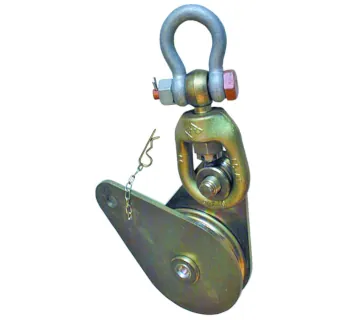

Der Klappkloben mit Schäkel ETM von Tractel ist ein seitlich öffnender Drahtseil-Klappkloben für den Schwerlastbetrieb, der speziell für temporäre Zug- und Hebeanwendungen entwickelt wurde. Durch die Klappfunktion kann das Drahtseil schnell eingelegt werden, ohne das System aufwändig zu demontieren, was Rüstzeiten bei häufigen Einsätzen deutlich reduziert. Die Schäkelaufhängung unterstützt eine flexible Anbindung an feste oder bewegliche Anschlagpunkte und ist besonders in Schiff- und Offshore-Anwendungen verbreitet.

Einsatzbereiche

• Umlenkung von Drahtseilen zur Richtungsänderung bei Zug- und Hebevorgängen.
• Temporäre Seilzuganlagen, wenn schnelle Montage/Demontage entscheidend ist.
• Schiff und Offshore: robuste Umlenkpunkte bei wechselnden Anschlagpunkten und rauer Umgebung.
• Montage und Instandhaltung: flexible Seilführung bei begrenztem Bauraum.

So funktioniert der Vorteil der Klappbauweise

Beim Klappkloben wird das Seil seitlich eingelegt und anschließend durch die Verriegelung gesichert. Das ist besonders hilfreich, wenn das Seil bereits im System geführt ist oder wenn ein schnelles Umrüsten (z. B. von direktem Zug auf Umlenkung) erforderlich ist.

Varianten und Unterschiede

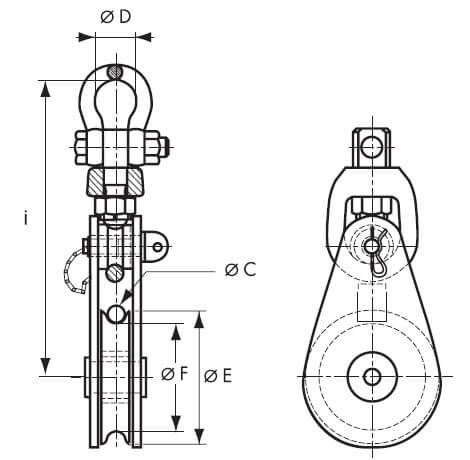

Die ETM-Baureihe wird über Zugkraft (Aufhängung) und passenden Seildurchmesser ausgewählt. Unterschiede zwischen den Typen ergeben sich vor allem aus Rillengrund-Ø (F), Seilrolle-Ø (E), zulässigem Seil-Ø (C) sowie der Bauhöhe (I) und dem Schäkelgrund-Ø (D). Größere Rollen-Ø unterstützen in der Praxis eine günstigere Seilführung und reduzieren die Biegebeanspruchung des Drahtseils.

• Tragfähigkeitsbereich: 2000 kg bis 32000 kg.
• Seil-Ø: je nach Typ z. B. 9–10 mm bis 42–46 mm.
• Einbauraum: Bauhöhe und Schäkelabmessungen bestimmen, ob der Kloben in die geplante Konstruktion passt.

Technische Daten und Abmessungen

Die Tabelle enthält typische ETM-Ausführungen mit den wichtigsten Auswahlparametern. Achten Sie darauf, dass Seil-Ø und Rille zusammenpassen und das Seil nicht auf den Flanken läuft, insbesondere bei wechselnden Zugrichtungen.

Häufige Fehler in der Praxis

• Falscher Seildurchmesser: Seil liegt nicht korrekt in der Rille, erhöhter Verschleiß und unruhiger Lauf.
• Schräger Seileinlauf: seitliche Kräfte erzeugen Reibung an Flanken/Seitenteilen und können das Seil beschädigen.
• Verriegelung nicht vollständig geschlossen: Risiko beim Einlegen oder bei wechselnder Seilspannung.
• Unterdimensionierter Anschlagpunkt: Schäkel/Anschlagmittel nicht auf die Systemkraft (inkl. Umlenkkräfte) ausgelegt.
• Stoßlasten unterschätzt: ruckartiges Ziehen oder schlaffes Seil erzeugt Lastspitzen über der Nennlast.

Sicherheit, Normen und typische Anforderungen

Verwenden Sie den Klappkloben ETM nur innerhalb der angegebenen Zugkraft und für den passenden Seil-Ø. Prüfen Sie vor jedem Einsatz Seilrolle, Bolzen/Achse, Schäkel und die Verriegelung auf Risse, Verformung, Korrosion und freien Lauf. Für Hebe- und Zuganwendungen gelten zusätzlich betriebliche Vorgaben wie wiederkehrende Prüfungen, Dokumentation und Unterweisung, insbesondere bei sicherheitsrelevanten Lastfällen.

• Verriegelung immer sichern und erst belasten, wenn der Kloben vollständig geschlossen ist.
• Gerade Seilführung sicherstellen und Kantenkontakt vermeiden.
• Anschlagmittel korrekt dimensionieren (inkl. Zusatzkräfte durch Umlenkung/Einscherung).

Passende Artikel und Zubehör

Der Klappkloben ETM wird häufig mit passenden Drahtseilen sowie geeigneten Anschlagmitteln kombiniert, damit Seil-Ø, Seilführung und Tragfähigkeit sicher zusammenpassen. Besonders sinnvoll ist die Kombination mit Tractel Greifzügen und passendem Greifzugseil, wenn mobile Zuganwendungen im Vordergrund stehen. Als Alternativen innerhalb der Tractel-Klobenfamilie eignen sich je nach Aufhängung und Handhabung z. B. der Klappkloben ETA (Aufhängung über Bolzen) oder die Schwerlastrolle ETC (Hakenaufnahme).

• Tractel Greifzug T / TU für mobile Zug- und Hebeanwendungen.
• Tractel Greifzugseil passend zur Greifzug-Serie und zum Einsatzfall.
• Schäkel, Anschlagpunkte, Anschlagmittel passend zur Systemkraft.
• Tractel Klappkloben ETA und Tractel Schwerlastrolle ETC als Alternativen je nach Aufhängung.
