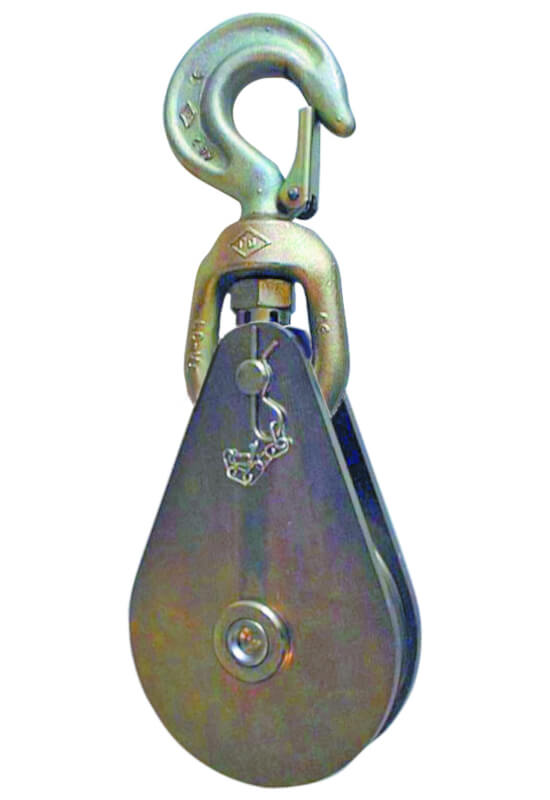

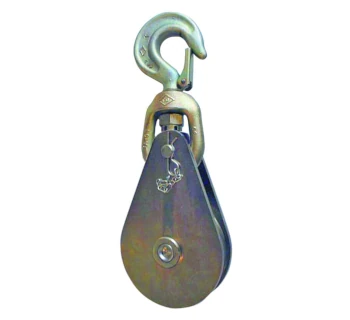

Tractel Schwerlastrolle mit Haken ETC

Die Schwerlastrolle mit Haken ETC von Tractel ist ein schwerer Klappkloben für Drahtseile, speziell ausgelegt für temporäre Hebevorgänge und Zuganwendungen mit hohen Lasten, insbesondere im Off-Shore- und Marinebereich.

Die ETC-Modelle decken einen Bereich von 2.000 kg bis 32.000 kg Tragfähigkeit (WLL) ab und werden mit einem drehbaren Haken mit Sicherheitsfalle zur schnellen und sicheren Aufnahme am Anschlagpunkt geliefert.

Dank 4-facher Sicherheit, hoher Korrosionsbeständigkeit und einer klappbaren Bauform eignet sich die Schwerlastrolle ETC ideal für anspruchsvolle Industrie-, Hafen- und Off-Shore-Einsätze.

Funktion und typische Einsatzbereiche

Die ETC-Schwerlastrolle ist ein öffnender Snatch Block, der je nach Anschlagart zum Heben oder Ziehen von Lasten sowie zur Ableitung und Umlenkung von Drahtseilen verwendet wird. Das seitlich schwenkbare Gehäuse ermöglicht das Einlegen des Drahtseils, während der Kloben am Anschlagpunkt eingehängt bleibt.

• Temporäre Hebe- und Zugvorrichtungen – überall dort, wo schnelle Montage und Demontage erforderlich ist, z. B. bei Wartung und Montage.
• Schiffs- und Off-Shore-Einsatz – häufige Verwendung auf Schiffen und Offshore-Plattformen zur Lastführung und Richtungsänderung von Drahtseilen.
• Industrie- und Anlagenbau – zum Umlenken von Seilen an Kränen, Seilwinden, Greifzügen und Zugwinden.
• Bau- und Instandhaltungsprojekte – zur Anpassung der Zugrichtung bei beengten Platzverhältnissen oder zur Erhöhung der nutzbaren Zugkraft über Flaschenzuganordnungen.

Die ETC-Modelle können an festen oder beweglichen Anschlagpunkten mit geeigneter Tragfähigkeit eingehängt werden und sind aufgrund des geringen Eigengewichts und der leicht bedienbaren Verriegelungen besonders montagefreundlich.

Konstruktive Merkmale

Die Schwerlastrolle mit Haken ETC ist für hohe Dauerbelastungen unter rauen Umgebungsbedingungen ausgelegt und verfügt über zahlreiche konstruktive Sicherheitsreserven.

• 4-fache Sicherheit – die Bruchlast beträgt das 4-fache der zulässigen Arbeitslast (WLL).
• Oberflächenschutz:
  • Modelle bis 8 t: verzinkt und verchromt
  • Modelle ab 12.5 t: pulverbeschichtet in Gelb RAL 1004
• Seilrolle:
  • Ausführung mit Bronzebuchse und Axialschmiernippel oder
  • dauergeschmiertem Kugel-/Rollenlager (Ro) für hohe Laufleistung.
• Hakenaufhängung mit Sicherheitsfalle für schnelles Umhängen und sichere Fixierung am Kranhaken, Anschlagpunkt oder an Traversen.
• Klappbare Seitenscheibe – ermöglicht das Einlegen des Drahtseils bei entspanntem Seil, ohne dass der Kloben vom Anschlagpunkt abgehängt werden muss; alle Teile bleiben gegen Verlust gesichert.
• Gesicherter Achsbolzen – Verriegelung mittels Sicherungsstift verhindert unbeabsichtigtes Lösen oder Verdrehen.
• Umrüstbarkeit: ETC- und ETM-Modelle können mit Standardwerkzeugen zur Achsausführung ETA umgebaut werden (z. B. für enge Einbausituationen).

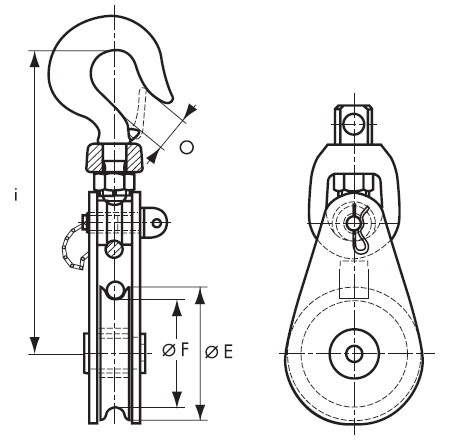

Technische Daten – Schwerlastrolle mit Haken ETC (Auszug)

Sicherheit und Einsatzhinweise

Die Schwerlastrolle mit Haken ETC ist ein Lastaufnahmemittel für Drahtseile und darf ausschließlich zum Heben und Ziehen von Sachlasten verwendet werden.

• Nur mit geeigneten Drahtseilen im freigegebenen Seildurchmesserbereich und ausreichender Bruchkraft einsetzen.
• Tragfähigkeit (WLL) des Klobbens, des Anschlagpunkts und aller übrigen Komponenten darf nicht überschritten werden.
• Vor jedem Einsatz Haken, Verriegelung, Seitenteile, Seilrolle und Lager auf Beschädigungen, Verformungen oder übermäßigen Verschleiß prüfen.
• Kloben nur bei entlastetem Drahtseil öffnen; alle Verriegelungen vollständig schließen und sichern, bevor Last aufgenommen wird.
• Wiederkehrende Prüfungen und Dokumentation gemäß den geltenden Normen und Unfallverhütungsvorschriften (z. B. DGUV, EN 13157) durch eine befähigte Person durchführen.
