Tractel Klappkloben ETA

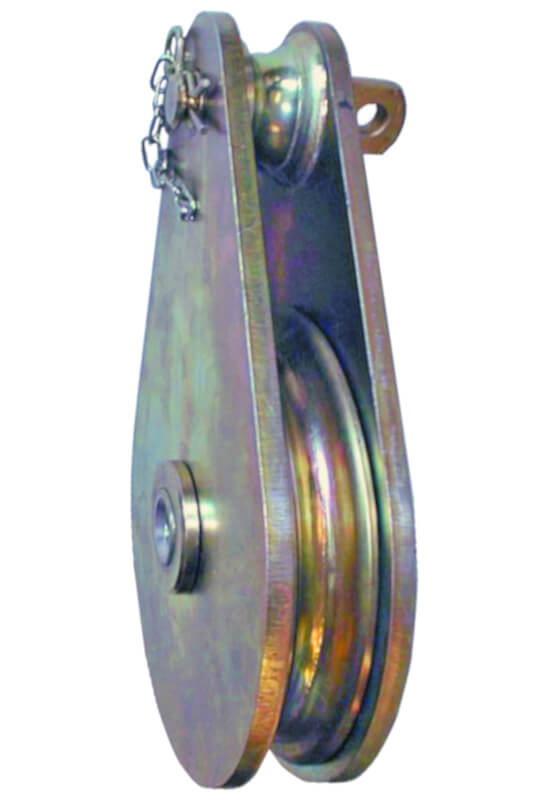

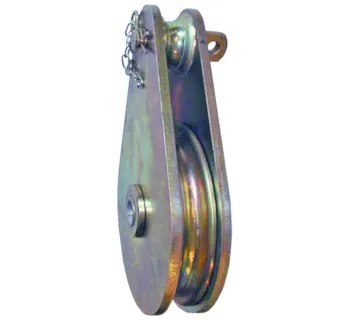

Der Klappkloben ETA von Tractel ist ein klappbarer Drahtseilblock für den Schwerlastbetrieb, der vor allem für temporäre Anwendungen zum Ziehen und Heben genutzt wird. Durch die klappbare Bauweise lässt sich das Drahtseil schnell einlegen, was besonders bei häufigen Montagen/Demontagen Vorteile bringt. Typisch ist die Nutzung an festen oder beweglichen Anschlagpunkten (mit ausreichender Tragfähigkeit), z. B. auf Schiffen und Offshore-Plattformen.

Einsatzbereiche

• Umlenkung von Drahtseilen zur Richtungsänderung bei Zug- und Hebevorgängen.
• Temporäre Seilzuganlagen, wenn schnelle Montage/Demontage im Vordergrund steht.
• Schiff und Offshore: robuste Umlenkpunkte bei wechselnden Anschlagpunkten.
• Montage, Instandhaltung und Baustelle: flexible Seilführung bei begrenztem Bauraum.

Varianten und Unterschiede

Die ETA-Baureihe wird über Zugkraft (Aufhängung) und passenden Seildurchmesser ausgewählt. Je nach Ausführung unterscheiden sich vor allem Rollenabmessungen (Rillengrund-Ø und Rollen-Ø) sowie die Bauhöhe, was direkt den Einbauraum und die Seilführung beeinflusst. Bei TOMANRO sind die ETA-Varianten typischerweise als Bolzen mit Sicherung ausgeführt.

• 2.0 t bis 32.0 t: breite Auswahl für leichte bis schwere Umlenkaufgaben.
• Seil-Ø je nach Typ: von 9–10 mm bis 42–46 mm.
• Geometrie: unterschiedliche Rollen-Ø unterstützen passende Seilführung und Einbausituationen.

Technische Daten und Abmessungen

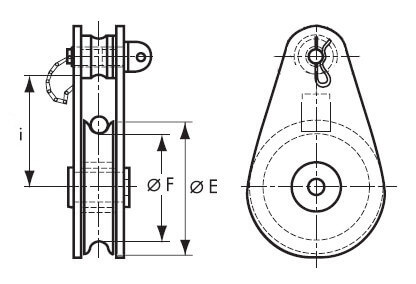

Die folgende Tabelle zeigt typische ETA-Ausführungen (Auszug) mit den wichtigsten Auswahlparametern: Zugkraft, Seil-Ø und Rollenabmessungen. Wählen Sie den Klappkloben so, dass Seil-Ø und Rillenabmessung sauber zusammenpassen und das Seil nicht auf den Flanken läuft.

Häufige Fehler in der Praxis

• Falscher Seildurchmesser: Seil liegt nicht sauber in der Rille, erhöhter Verschleiß und unruhiger Lauf.
• Schräger Seileinlauf: seitliche Kräfte lassen das Seil an Flanken/Seitenteilen reiben.
• Verriegelung nicht korrekt geschlossen: erhöhtes Risiko beim Einlegen oder unter wechselnder Seilspannung.
• Unterdimensionierter Anschlagpunkt: Anschlagmittel/Anschlagpunkt nicht auf die Systemkraft ausgelegt.
• Stoßlasten unterschätzt: ruckartiges Ziehen/Heben erzeugt Lastspitzen über der Nennlast.

Sicherheit und Normen

Setzen Sie den Klappkloben ETA ausschließlich innerhalb der angegebenen Zugkraft (Aufhängung) und für den passenden Seil-Ø ein. Vor jedem Einsatz sind Seilrolle, Achse/Bolzen, Sicherung, Seitenteile und die Verriegelung auf Verformung, Risse, Korrosion und freien Lauf zu prüfen. Bei Hebeanwendungen gelten zusätzlich die betrieblichen Anforderungen an wiederkehrende Prüfungen und Dokumentation entsprechend Einsatzbedingungen und Vorschriften.

• Verriegelung immer sichern und erst belasten, wenn der Kloben vollständig geschlossen ist.
• Seilführung gerade ausrichten und Kantenkontakt konsequent vermeiden.
• Anschlagpunkt korrekt dimensionieren und nur geprüfte Anschlagmittel verwenden.

Passende Artikel und Zubehör

In der Praxis wird der Klappkloben ETA häufig mit passenden Drahtseilen und geeigneten Anschlagmitteln kombiniert, damit Tragfähigkeit und Anschlaggeometrie sicher zusammenpassen. Für ähnliche Anwendungen innerhalb der Tractel-Klobenfamilie können auch andere Bauformen wie ETM (Klappkloben mit Schäkel) oder ETC (Schwerlastrolle mit Haken) sinnvoll sein, wenn der Anschlagpunkt oder die Handhabung eine andere Aufhängung erfordert.

• Drahtseil passend zum zulässigen Seil-Ø der gewählten ETA-Ausführung.
• Schäkel, Anschlagpunkte, Anschlagmittel passend zur auftretenden Systemkraft.
• Tractel Klappkloben mit Schäkel ETM als Alternative bei Schäkel-Aufhängung.
• Tractel Schwerlastrolle mit Haken ETC als Alternative mit Hakenaufnahme.
