CAH Heiderich Klappkloben Nr.462

Der Klappkloben Nr. 462 von CAH Heiderich ist ein klappbarer Drahtseilkloben mit 2 Rollen zur schnellen Umlenkung und Führung von Drahtseilen, ohne dass die Aufhängung demontiert werden muss. Die Aufhängung erfolgt über ein Wirbellangauge nach DIN 82006, wodurch sich der Kloben bei wechselnden Zugrichtungen mitdrehen kann und Seilverdrillung reduziert wird. Je nach Ausführung sind Rollen aus Polyamid (typisch für kleinere Rollendurchmesser) oder Stahlrollen (für höhere Belastungen) mit Gleit-, Walzen- oder Kugellagerung verfügbar.

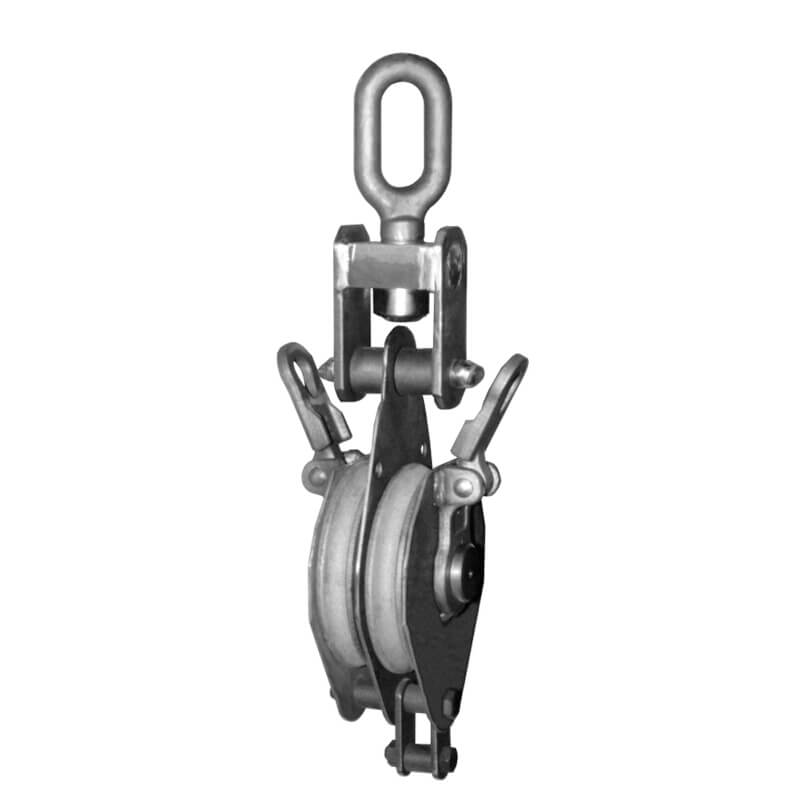

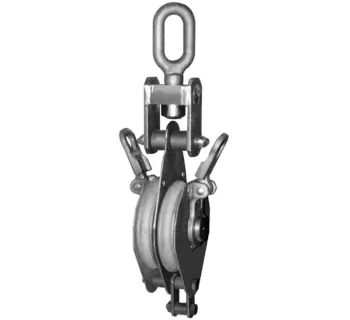

Abbildung: Klappkloben Nr. 462 (TOMANRO).

Einsatzbereiche

• Temporäre Umlenkpunkte bei Montage, Instandhaltung und Baustelleneinsatz, wenn schnelle Setzpunkte benötigt werden
• Zug- und Einziehvorgänge (z. B. Kabel-/Seileinzug, Positionieren von Lasten, Richtungsänderung im Seiltrieb)
• Mobile Anwendungen mit häufig wechselnden Einsatzorten, bei denen das Aufklappen Zeit spart
• Industrie- und Anlagenbetrieb mit geeigneter Ausführung (Rolle/Lagerung) für die jeweilige Beanspruchung

Varianten und Auswahlkriterien

Wählen Sie den Klappkloben nach Zugkraft (Aufhängung), Seildurchmesser und den passenden Rollen-/Lageroptionen. Für die Ausführung wird häufig nach Bestellkürzel unterschieden: PA (Polyamidrolle(n) mit Gleitlagerung), ST/R (Stahlrolle(n) mit Gleitlagerung), ST/W (Stahlrolle(n) mit Walzenlager) und ST/K (Stahlrolle(n) mit Kugellager). Für häufige Bewegungen und geringe Reibung ist Kugellagerung vorteilhaft; bei robusten Standard-Zuganwendungen kann Gleitlagerung ausreichend sein, während Walzenlager für höhere Radiallasten und gute Laufeigenschaften gewählt werden.

Technische Übersicht

Die folgenden Werte (Auszug) unterstützen die Auswahl nach Langaugenmaß, Achslänge, Baulänge und Gewicht. Alle Angaben sind in mm bzw. kg (ca.).

Häufige Fehler in der Praxis

• Falscher Seildurchmesser: Seil liegt nicht korrekt in der Rille und kann beschädigt werden (Quetschung, Drahtbrüche)
• Schräger Seileinlauf / Querzug: erhöht Seitenkräfte auf Rolle, Lager und Gehäuse
• Klappmechanismus nicht korrekt geschlossen: unvollständige Verriegelung kann zum unbeabsichtigten Öffnen führen
• Überlast (Zugkraft überschritten): Bauteilverformung, Lagerschäden oder Seilversagen möglich
• Zu wenig Kontrolle: Verschleiß an Rille, Bolzen, Sicherungselementen und Lager regelmäßig prüfen

Sicherheitsaspekte und Normen

Der Klappkloben darf nur innerhalb der zulässigen Zugkraft betrieben werden und ist so auszurichten, dass das Drahtseil geradlinig in die Rollenrille einläuft (Seitendruck vermeiden). Das Wirbellangauge nach DIN 82006 unterstützt bei wechselnden Zugrichtungen, ersetzt aber keine korrekte Montage und regelmäßige Sicht- und Funktionsprüfung (Rollenlauf, Lager, Bolzen, Sicherung, Klappverschluss). Verwenden Sie ausschließlich geeignete Anschlagmittel und tauschen Sie Komponenten bei sichtbaren Schäden oder auffälligem Spiel/Geräuschentwicklung frühzeitig aus.

Passende Artikel und Zubehör

Für die Anwendung werden ein passendes Drahtseil (korrekter Durchmesser), geeignete Anschlagmittel (z. B. Schäkel/Verbindungselemente) und bei Wartung oder Umbau passende Ersatzrollen benötigt. Da im Klappkloben Drahtseilrollen Nr. 37 verbaut werden, ist diese Baureihe das naheliegende Zubehör für Ersatz- oder Variantenrollen (Material/Lagerung passend zur Anwendung wählen).
