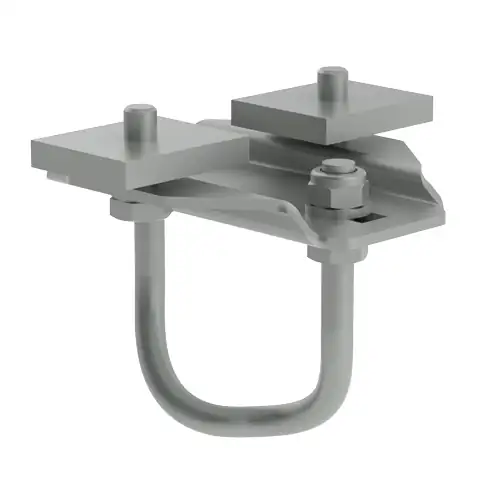

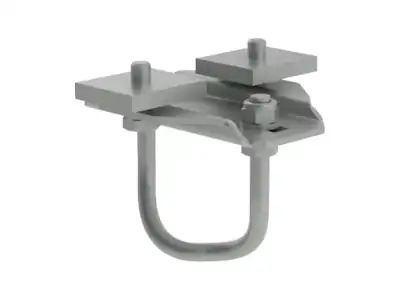

Wampfler Endklemme mit Bügel

Die Endklemme mit Bügel von Conductix-Wampfler dient als definierter Systemabschluss in Schleppleitungs- und Schleppkabel-Anwendungen: Sie fixiert die Rundleitung am Anfang der Anlage und stellt einen stabilen Aufhängepunkt für den nachfolgenden Leitungshalter-Aufbau bereit.

In Systemen mit Leitungshalter 020133 wird der Bügel des obersten Leitungshalters in den Bügel der Endklemme eingehängt; darunter können bei Bedarf weitere Leitungshalter für zusätzliche Kabel oder Schläuche angeordnet werden.

Einsatzbereiche

• Kran- und Hallentechnik: geordnete Führung von Rundleitungen in Schleppleitungssystemen.
• Fördertechnik und Intralogistik: Energie-/Signalzuführung an bewegten Verbrauchern.
• Maschinen- und Anlagenbau: Kabel-/Schlauchführung an verfahrbaren Baugruppen.
• Werkstatt- und Montagebereiche: robuste Endfixierung in festoon-/schleppkabelbasierten Aufbauten.

Varianten & Auswahlhilfe

C-Schienen-Schleppleitung (Programme 230 / 240)

Die Auswahl richtet sich nach Programm und C-Schienen-Größe sowie nach dem gewünschten Korrosionsschutz (verzinkter Stahl oder Edelstahl V4A bei VA-Varianten).

Variante	Programm	Ausführung	Leitung	Artikel-Nr.
für C-Schiene 30x32	230	Stahl, verzinkt	Rundleitung	023298
für C-Schiene 30x32 VA	230 / Edelstahl V4A	Edelstahl V4A	Rundleitung	023498
für C-Schiene 40x40	240	Stahl, verzinkt	Rundleitung	024322
für C-Schiene 40x40 VA	240 / Edelstahl V4A	Edelstahl V4A	Rundleitung	024887

Schleppkabel-System (Programm 0270)

Im Programm 0270 wird die Endklemme mit Bügel zur Fixierung der Rundleitung am Anlagenanfang verwendet und hinter dem Endanschlag positioniert.

Technische Daten

Montage & Hinweise zur Ausführung

• Die Endklemme wird als Startpunkt des Schleppsystems montiert und im Programm 0270 hinter dem Endanschlag positioniert.
• Im Programm 0270 erfolgt die Befestigung hinter dem Endanschlag auf der 4kt-Schiene; zum Verbohren der Endklemme mit der Schiene wird eine Bohrvorrichtung verwendet.
• Der Bügel dient als definierter Einhängepunkt: Der Bügel des obersten Leitungshalters wird eingehängt; darunter können weitere Leitungshalter für zusätzliche Medien geführt werden.
• Nach Montage: Schraubverbindungen kontrollieren und im Betrieb in geeigneten Intervallen auf festen Sitz prüfen, insbesondere bei dynamischen Bewegungen.

Sicherheitsaspekte

• Die Endklemme ist ein sicherheitsrelevantes Bauteil der Leitungsführung: Eine korrekte Positionierung und ein fester Sitz sind entscheidend, um unerwünschte Bewegung der Rundleitung zu vermeiden.
• In Umgebungen mit Feuchtigkeit/korrosiver Atmosphäre geeignete Ausführung wählen (z. B. Edelstahl V4A).
• Montage durch fachkundiges Personal; bewegte Anlagenbereiche gegen unbeabsichtigtes Verfahren sichern.

Passende Artikel/Zubehör

• Leitungshalter 020133 (Systemaufbau mit Bügel/Einhingpunkt).
• Leitungswagen mit Bügel (für Leitungshalter 020133 zum Transport von Rundleitungen).
• Endanschlag (für definierte Endposition und Anschlagdämpfung im System).
• C-Schiene (Programme 230 / 240 als Laufprofil der Schleppleitung).
• Rundleitungshalter (für zusätzliche Leitungen/Schläuche innerhalb des Systems).
