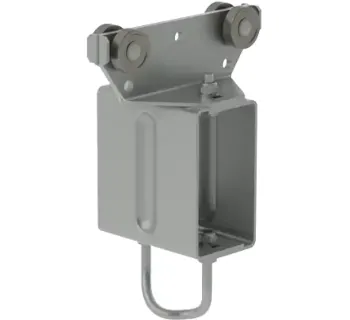

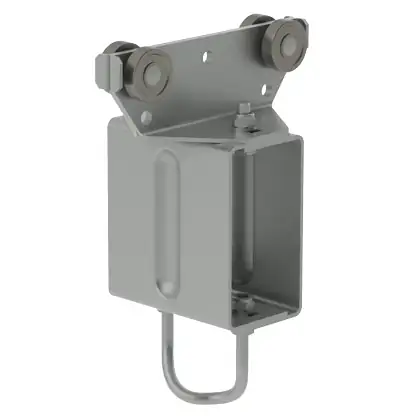

Wampfler Mitnehmerwagen mit Bügel

Der Mitnehmerwagen mit Bügel ist ein Laufwagen für C-Schienen-Schleppleitungssysteme und dient zur Aufnahme bzw. Mitführung von Rundleitungen über einen passenden Leitungshalter (für Leitungshalter 020133). Er wird in der C-Schiene geführt und ist auf die Programme 230 (C-Schiene 30x32) sowie 240 (C-Schiene 40x40) abgestimmt.

Die Laufrollen sind als Kugellager-Laufrollen ausgeführt und auf Dauerbetrieb mit wiederkehrender Bewegung ausgelegt. Für Anwendungen mit höheren Anforderungen an Korrosionsbeständigkeit stehen Ausführungen mit Edelstahl V4A-Laufrollen (mit 2RS-Dichtung) zur Verfügung.

Einsatzbereiche

• Krananlagen und Kranbahnen mit Schleppleitung entlang des Trägers (Energie- und Medienführung in Fahrtrichtung).
• Hallen- und Werkslogistik mit verfahrbaren Verbrauchern (z. B. Strom-/Steuerleitungen als Rundleitung).
• Industrieanlagen mit bewegter Energiezuführung in C-Schienen-Systemen (innen und – je nach Kabelauswahl – außen).

Unterschiede der Varianten

• Programm 230: Ausführung für C-Schiene 30x32 (Rundleitung).
• Programm 240: Ausführung für C-Schiene 40x40 (Rundleitung).
• Standard-Laufrollen: galvanisch verzinkt mit ZZ-Dichtung, Temperaturbereich -30°C bis +80°C.
• Edelstahl-Laufrollen: V4A mit 2RS-Dichtung, Temperaturbereich -10°C bis +80°C.

Sicherheitsaspekte

• Tragfähigkeit je Ausführung beachten und nicht überschreiten; zusätzlich sind die zulässigen Systemlasten des gesamten C-Schienen-Systems maßgeblich.
• Fahrgeschwindigkeit je Ausführung einhalten, um unnötigen Verschleiß und dynamische Lastspitzen zu vermeiden.
• Für einen sicheren Betrieb müssen C-Schienen-Schleppleitungssysteme an den Schienenenden mit geeigneten Endanschlägen begrenzt werden, um ein Herausrollen von Wagen zu verhindern.

Technische Merkmale

• Werkstoff (Standard): Stahl, verzinkt.
• Werkstoff (VA-Ausführung): Edelstahl V4A (je nach Ausführung/Artikel).
• Laufrollen: Kugellager; Standard galvanisch verzinkt mit ZZ-Dichtung oder Edelstahl V4A mit 2RS-Dichtung.
• Option Dichtung: Standard-Laufrollen (ZZ) können auch mit 2RS-Dichtung geliefert werden (Suffix .../010).
• Leitung: Ausgelegt für Rundleitung in Verbindung mit Leitungshalter 020133.

Montage- und Praxishinweise

Für die Leitungsmontage werden Rundleitungen bzw. Schläuche in passenden Leitungshaltern geführt und je nach Systemaufbau befestigt. Schleppkabel sind dauerhaft in Bewegung und werden häufig Biegebeanspruchungen ausgesetzt; für Innenanwendungen sind PVC-Kabel üblich, für Außenanwendungen werden je nach Einsatzbedingungen Polyurethan- oder Gummi-Kabel empfohlen.

Zur Montage der C-Schiene werden Spannarme in gleichmäßigen Abständen mittels Spannpratzen am Stahlträger befestigt; anschließend werden die Schienenhalter in die Spannarme eingeschoben und verschraubt.

Passende Artikel/Zubehör

• Leitungshalter zur Befestigung im Bügel (passend zu Leitungshalter 020133).
• C-Schienen (Programme C-230 und C-240) als Führungssystem der Wagen.
• Endanschläge zur sicheren Begrenzung der Schienenenden.
• Endklemmen zur Fixierung der Rundleitung am Systemanfang.
• Spannarme gelocht und Spannpratzen zur Montage der C-Schiene am Träger.
• Rundleitungshalter für die sichere Aufnahme von Rundleitungen und Schläuchen im System.
