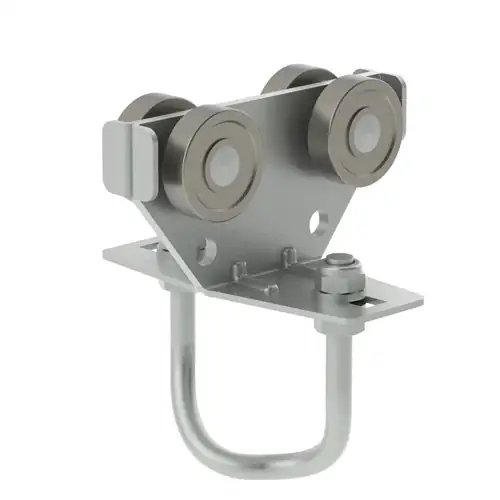

Wampfler Leitungswagen mit Bügel

Der Leitungswagen mit Bügel von Conductix-Wampfler ist ein Laufwagen für C-Schienen-Schleppleitungen, der als Träger für Leitungshalter 020133 dient und so den sicheren Transport von Rundleitungen im bewegten Betrieb ermöglicht.

Der Wagen läuft mit gelagerten Rollen in der C-Schiene und stellt über den Bügel einen definierten Befestigungspunkt für Leitungshalter bereit, sodass Leitungen in Schleppsystemen geordnet geführt und mechanisch entlastet werden.

Einsatzbereiche

• Krananlagen (z. B. Brücken- und Portalkrane): Energie- und Steuerleitungen an verfahrbaren Komponenten.
• Fördertechnik und Intralogistik: Leitungszuführung an bewegten Fahrwerken und Übergaben.
• Maschinen- und Anlagenbau: Schleppleitungssysteme für bewegte Verbraucher mit Rundleitungen.
• Industrieumgebungen: robuste Leitungsführung in C-Schienen-basierten Schleppsystemen.

Varianten & Unterschiede

Der Leitungswagen mit Bügel ist für die Programme 230 und 240 erhältlich; zusätzlich werden Ausführungen mit Edelstahl V4A (insbesondere bei den Laufrollen) angeboten. Insgesamt sind 8 Artikel auf der Typenseite gelistet.

Technische Merkmale

Der Leitungswagen ist auf die Kombination mit Leitungshalter 020133 ausgelegt und nutzt gelagerte Laufrollen für einen ruhigen Lauf in der C-Schiene. Je nach Ausführung stehen unterschiedliche Dichtungskonzepte für die Rollen zur Verfügung.

Grundfunktion	Laufwagen mit Bügel für Leitungshalter 020133 zum Transport von Rundleitungen
Wagenkörper & Bügel	Stahl, verzinkt
Verbindungslemente	Stahl, verzinkt
Standard Laufrollen	Kugellager, galvanisch verzinkt, Dichtung ZZ
Temperaturbereich (Standard)	-30°C bis +80°C
Edelstahl Laufrollen	Kugellager, V4A, Dichtung 2RS
Temperaturbereich (Edelstahl Laufrollen)	-10°C bis +80°C
Option Dichtung	Standardrollen (ZZ) optional mit 2RS; Bestell-Nr. um Variantenbezeichnung …/010 ergänzen

Montage & Anwendungshinweise

• Der Wagen wird in der C-Schiene geführt und dient als Träger für Leitungshalter 020133, über die die Rundleitungen am Bügel aufgenommen und im Schleppsystem geführt werden.
• Für eine stabile Leitungsführung den passenden Leitungshalter (nach Leitungs-Ø) auswählen und die Leitungsführung so auslegen, dass keine unzulässigen Knick- oder Scheuerstellen entstehen.
• Bei erhöhten Anforderungen an Dichtheit/Schmutzschutz kann die Rollen-Ausführung mit 2RS-Dichtung sinnvoll sein (Standardrollen alternativ mit …/010).
• Im Betrieb regelmäßige Sicht- und Funktionskontrolle: freier Lauf, fester Sitz der Verbindungselemente, Zustand der Rollen/Dichtungen.

Sicherheitsaspekte

• Der Leitungswagen ist Teil eines bewegten Systems: Montage und Wartung nur im gesicherten Zustand (gegen unbeabsichtigtes Verfahren).
• Die richtige Kombination aus Wagen, Leitungshalter und Leitungs-Ø ist wesentlich, um unkontrollierte Leitungsbewegungen und mechanische Schäden zu vermeiden.
• Für Umgebungen mit Feuchtigkeit/korrosiver Atmosphäre geeignete Ausführung wählen (z. B. Laufrollen aus V4A).

Passende Artikel/Zubehör

• Leitungshalter im Bügel (z. B. 020133): Aufnahme der Rundleitungen am Bügel.
• Mitnehmerwagen mit Bügel: Antrieb/Mitnahme innerhalb des Leitungswagensystems.
• Endklemme mit Bügel: definierter Systemstart und Einhängepunkt im Aufbau.
• Endanschlag: Begrenzung der Fahrstrecke im C-Schienen-System.
• C-Schiene: Laufprofil und Basis der Schleppleitung (Programme 230 / 240).
• Rundleitungshalter: ergänzende Halterlösungen für Rundleitungen im System.
