Toku Winkelschleifer TAG

Die Winkelschleifer TAG von Toku sind leistungsstarke Druckluft-Winkelschleifer zum Trennen und Schruppschleifen von Stahl, Edelstahl und Guss und wurden für den professionellen Einsatz in Industrie, Werkstatt und Instandhaltung entwickelt. Ein integrierter Drehzahlregler sowie ein vibrationsgedämpfter Seitenhandgriff verbessern den Wirkungsgrad und erhöhen gleichzeitig die Arbeitssicherheit.

Die Baureihe umfasst kompakte Modelle für 100 mm, 115 mm und 125 mm Scheiben sowie kräftige Varianten für 180 mm und 230 mm. Alle Werkzeuge sind ergonomisch geformt, gut ausbalanciert, verfügen über einen schallgedämpften Luftauslass und ein geringes Vibrationsniveau, wodurch sie sich ideal für den Dauereinsatz eignen.

Typenübersicht und technische Kenndaten

Die Toku Winkelschleifer TAG stehen in fünf Baugrößen zur Verfügung und unterscheiden sich in Scheibendurchmesser, Drehzahl, Leistung und erforderlichem Luftvolumenstrom. Alle Modelle sind für einen Betriebsdruck von 6.3 bar ausgelegt.

Alle Varianten sind mit einem Drehzahlregler für konstante Umfangsgeschwindigkeit, einem schallgedämpften Luftauslass sowie einem vibrationsgedämpften Seitenhandgriff ausgestattet, was Bedienkomfort und Arbeitssicherheit deutlich erhöht.

Einsatzbereiche der Toku Winkelschleifer TAG

Die Toku Winkelschleifer TAG werden überall dort eingesetzt, wo zuverlässig Trenn- und Schruppschleifarbeiten an metallischen Werkstoffen erforderlich sind:

• Metall- und Stahlbau: Trennen von Profilen, Rohren und Blechen, Schruppen und Einebnen von Schweißnähten, Entgraten von Brenn- und Sägeschnitten.
• Behälter- und Anlagenbau: Anfasen von Kanten, Nacharbeiten an Schweißnähten, Entfernen von Anlauffarben und Zunder vor dem Beschichten.
• Schiffbau und Schwerindustrie: Grobe Schleifarbeiten an großformatigen Stahlstrukturen mit den 180 mm und 230 mm Modellen.
• Instandhaltung (MRO): Reparaturschleifen, Trennen und Anpassen von Bauteilen in Werkstätten, Versorgungsbetrieben und Produktionsanlagen.

Durch die Kombination aus hoher Leistung, kompakter Bauform und vibrationsarmen Griffsystemen sind die TAG-Winkelschleifer ideal für den Dauereinsatz in professionellen Umgebungen.

Unterschiede der Varianten im Detail

Die einzelnen TAG-Modelle unterscheiden sich in Scheibendurchmesser, Leistungsniveau und Luftbedarf und lassen sich so gezielt an die jeweilige Anwendung anpassen:

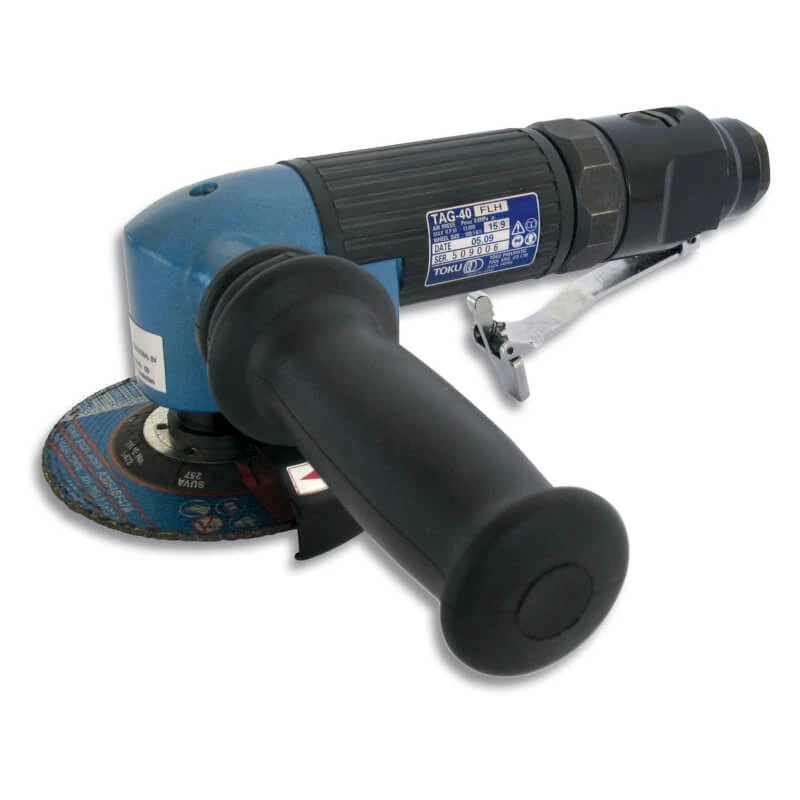

• TAG-40FLH – 100 mm: Sehr kompakte Bauform mit 100 x (0.8 - 6) x 16 mm Scheiben und 13000 1/min. Ideal für feine Trennarbeiten und Schweißnahtbearbeitung auf engem Raum.
• TAG-45MLH – 115 mm: Universelle Größe für Trenn- und Schruppscheiben 115 x (0.8 - 7) x 22.2 mm bei 13000 1/min. Guter Kompromiss aus Handlichkeit und Schnitttiefe.
• TAG-50MLH – 125 mm: Standardgröße im Metallbau mit 125 x (0.8 - 7) x 22.2 mm Scheiben und 12000 1/min, häufig erste Wahl für Werkstätten mit gemischten Trenn- und Schruppaufgaben.
• TAG-700QJL – 180 mm: Leistungsstark mit 1.10 kW und 8500 1/min für großflächige Schrupparbeiten, höhere Schnitttiefe und starken Materialabtrag, benötigt 1000 l/min und 13 mm Schlauchdurchmesser.
• TAG-900QJL – 230 mm: Große Scheiben 230 x (1.9 - 8) x 22.2 mm bei 6500 1/min und ebenfalls 1.10 kW. Besonders geeignet für schwere Schrupparbeiten und lange Schweißnähte auf großflächigen Konstruktionen.

Für die Auswahl sind insbesondere gewünschter Scheibendurchmesser, erforderliche Abtragsleistung sowie die vorhandene Druckluftkapazität in der Anlage maßgeblich.

Häufige Fehler bei Auswahl und Einsatz

In der Praxis treten bei Druckluft-Winkelschleifern immer wieder typische Fehlanwendungen auf, die die Lebensdauer verkürzen oder Sicherheitsrisiken erhöhen:

• Falscher Scheibentyp: Trennscheiben werden zum Schruppen eingesetzt oder Schruppscheiben für tiefe Trennschnitte verwendet. Das führt zu überhöhter Seitenbelastung und kann Scheibenbruch verursachen.
• Überschrittene Drehzahlfreigabe: Schleifscheiben ohne ausreichende Drehzahlfreigabe werden auf Werkzeugen mit bis zu 13000 1/min betrieben. Maximal zulässige Drehzahl der Scheibe immer mit den Werkzeugdaten abgleichen.
• Unterdimensionierte Druckluftleitungen: Zu kleine Schlauchdurchmesser oder lange Leitungen verursachen Druckabfälle unter 6.3 bar, was zu Leistungsverlust, höherem Verschleiß und ungleichmäßigen Schleifergebnissen führt.
• Fehlende Schmierung: Betrieb ohne geeignetes Druckluftöl führt zu erhöhter Reibung und Verschleiß im Luftmotor und an den Lagerstellen.
• Demontierte oder falsch eingestellte Schutzhaube: Entfernte oder zu weit geöffnete Schutzhauben lassen Funken und Scheibenfragmente unkontrolliert austreten und erhöhen das Verletzungsrisiko.
• Unzureichende persönliche Schutzausrüstung: Arbeiten ohne Schutzbrille, Gehörschutz und ggf. Atemschutz verstößt gegen grundlegende Arbeitsschutzanforderungen.

Eine passende Werkzeug- und Scheibenauswahl, ausreichend dimensionierte Druckluftversorgung sowie regelmäßige Wartung erhöhen Prozesssicherheit und Standzeit der Winkelschleifer TAG deutlich.

Sicherheitsaspekte und relevante Normen

Die Toku Winkelschleifer TAG gehören zur Gruppe der handgehaltenen Druckluftschleifer und erfüllen die Anforderungen der EN ISO 11148-7 für Schleif- und Schruppwerkzeuge. Die Vibrations- und Geräuschemissionen werden nach ISO 28927 (Hand-Arm-Vibrationen) und ISO 15744 (Geräuschemissionen) beurteilt.

Für einen sicheren Betrieb sollten insbesondere folgende Punkte beachtet werden:

• Einsatz ausschließlich durch geschultes Personal und Beachtung der vollständigen Betriebsanleitung.
• Einhaltung des Betriebsdrucks von 6.3 bar am Werkzeug; kein Betrieb mit deutlich erhöhtem Druck, um Überdrehzahl und vorzeitigen Verschleiß zu vermeiden.
• Verwendung nur zugelassener Schleifscheiben mit passender Bohrung (16 mm bzw. 22.2 mm) und ausreichender Drehzahlfreigabe.
• Vor Arbeitsbeginn kurzer Probelauf im Schutzbereich, um Unwuchten oder Montagefehler zu erkennen.
• Stets geeignete PSA tragen: Schutzbrille oder Gesichtsschutz, Gehörschutz, schnittfeste Handschuhe sowie ggf. Atemschutz bei starkem Staub- oder Rauchaufkommen.
• Vorgaben zur Hand-Arm-Vibrationsbelastung beachten und Einsatzzeiten entsprechend planen.

Werden diese Sicherheitsanforderungen eingehalten, bieten die Toku Winkelschleifer TAG ein hohes Maß an Betriebssicherheit bei gleichzeitig sehr guter Abtragsleistung.

Passende Zubehör- und Ergänzungsartikel

Für einen wirtschaftlichen und sicheren Einsatz der Toku Winkelschleifer TAG empfiehlt sich die Kombination mit abgestimmtem Originalzubehör sowie weiteren Druckluftwerkzeugen von Toku.

• Trenn- und Schruppscheiben (100 mm, 115 mm, 125 mm, 180 mm, 230 mm) mit passender Bohrung und Drehzahlfreigabe, abgestimmt auf Stahl, Edelstahl oder Guss.
• Fiberscheiben und Stützteller für Flächenschliffe, Entzunderung und Reinigungsarbeiten, insbesondere mit den größeren TAG-Modellen.
• Druckluftaufbereitungseinheit mit Filter, Druckminderer und Nebler für saubere, trockene und leicht geölte Druckluft im gesamten Druckluftnetz.
• Druckluftöl (z. B. aus dem Rami-Yokota/Toku-Programm) zur Schmierung der Luftmotoren und zum Schutz vor Korrosion.
• Toku Radialschleifer TSG: Horizontalschleifer für gezieltes Entgraten an Kanten und Flächen, wenn eine radiale Schleifkörperaufnahme vorteilhaft ist.
• Toku Schleifmaschinen (weitere Gerad- und Winkelschleifer) zur Ergänzung für feinere oder speziellere Schleifaufgaben.
• Hochwertige Druckluftschläuche und Kupplungen in den empfohlenen Durchmessern 10 mm bzw. 13 mm, um Druckverluste zu minimieren und die volle Werkzeugleistung zu sichern.

Mit der Kombination aus Winkelschleifer TAG, ergänzenden Toku Schleifmaschinen und abgestimmter Drucklufttechnik lassen sich nahezu alle Schleif- und Trennaufgaben im metallverarbeitenden Betrieb effizient abdecken.
