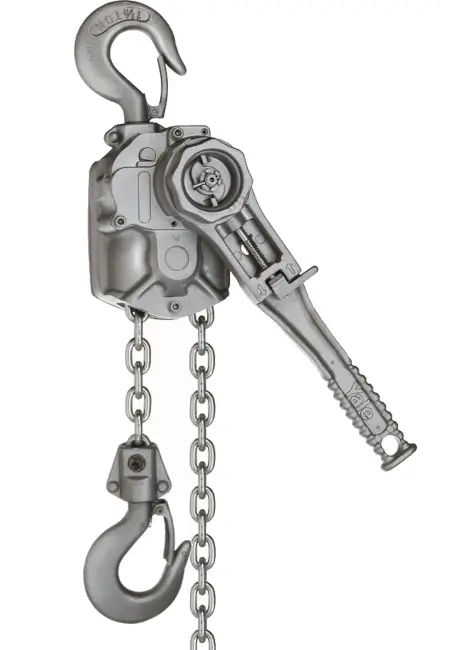

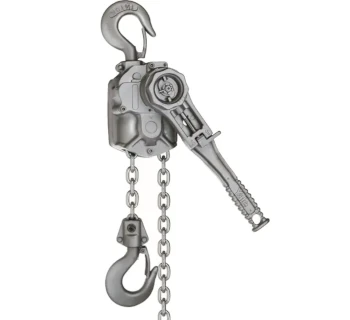

Yale Handhebelzug AL

Der Yale Handhebelzug AL ist ein universelles Allzweckgerät mit Tragfähigkeiten von 750 kg bis 3000 kg, dessen geschlossenes Gehäuse, Handhebel und Handrad aus hochfester Aluminiumlegierung gefertigt sind. Das geringe Eigengewicht, die präzise Nadellagerung aller Wellen und die serienmäßige Kettenfreischaltung machen ihn zum idealen Begleiter für den mobilen Einsatz im Service, in der Montage und in der Instandhaltung.

Eine im Gehäuse eingegossene Kettenführung gewährleistet einen einwandfreien Kettenlauf, während die verzinkte Rundstahlkette allen relevanten nationalen und internationalen Vorschriften entspricht. So verbindet der Handhebelzug AL hohe Betriebssicherheit mit maximaler Handlichkeit.

Aufbau und Funktionsprinzip des Yale AL

Der Yale AL arbeitet als mechanischer Ketten-Hebelzug mit selbsttätig wirkender Lastdruckbremse. Über den kurzen Handhebel wird ein fein abgestuftes Getriebe betätigt, das die Rundstahl-Lastkette über ein Kettenrad bewegt; die Last wird durch die Bremse in jeder beliebigen Position gehalten.

• Geschlossenes Aluminiumgehäuse – schützt Getriebe und Bremse vor Staub und Feuchtigkeit, reduziert Korrosionsanfälligkeit.
• Handhebel und Handrad aus Aluminiumlegierung – robust und dennoch sehr leicht, ideal für häufig wechselnde Einsatzorte.
• Nadellagerung aller Wellen – minimiert Reibung, verringert die erforderliche Handkraft und erhöht den Wirkungsgrad.
• Serienmäßige Kettenfreischaltung – die Lastkette kann bei entlasteter Bremse in beide Richtungen frei durchgezogen werden, was das schnelle Anschlagen der Last ermöglicht.
• Eingegossene Kettenführung im Gehäuse – sorgt für einen störungsfreien Lauf der Kette und reduziert das Risiko von Verklemmern.
• Verzinkte Rundstahlkette – hochfest, korrosionsgeschützt und normgerecht für Hebezeuge und Ladungssicherung.
• Geschmiedete Drehhaken mit Sicherungsfalle – bei Überlast verformt sich der Haken erkennbar, anstatt spröde zu brechen.

Das Prinzip der Lastdruckbremse beruht darauf, dass die Bremskraft proportional zur angehängten Last ist. Dadurch wird die Last auch bei schlagartigem Lastabfall oder kurzzeitigem Loslassen des Hebels sicher gehalten.

Technische Kenndaten & Varianten des Handhebelzuges AL

Der Yale AL wird mit Standardhub 1.5 m und optionalen Hubhöhen bis 6.0 m angeboten. Alle Varianten arbeiten mit einem Kettenstrang und unterscheiden sich in Tragfähigkeit, Auslegung der Lastkette, Hub pro Hebelumdrehung und erforderlicher Handkraft.

Je nach Ausführung sind Hubhöhen von 3.0 m oder 6.0 m verfügbar, ohne dass sich die Bauhöhe ändert. Damit kann der Handhebelzug AL flexibel an die notwendigen Hubwege im Projekt angepasst werden.

Einsatzbereiche des Yale Handhebelzuges AL

Das geringe Gewicht und die kompakte Bauform prädestinieren den Yale AL für mobile Einsätze, bei denen das Hebezeug häufig getragen und umgesetzt werden muss. Typische Einsatzfelder sind:

• Service- und Instandhaltungsarbeiten – universelles Werkzeug im Servicefahrzeug zum Heben, Ziehen und Spannen von Aggregaten, Bauteilen und Leitungen.
• Montage- und Stahlbau – Feinpositionieren von Trägern, Konsolen, Werkzeugen und Baugruppen, insbesondere auf Gerüsten oder in erhöhten Bereichen.
• Allgemeine Industrie – Hebe- und Spannarbeiten in Werkhallen, bei Anlagenumbauten oder beim Einrichten von Maschinen.
• Baugewerbe, Infrastruktur, Messebau – temporäre Hebe-/Zugaufgaben bei Montage von Konstruktionen, Stützen, Traversen oder temporären Tragstrukturen.
• Ladungssicherung – alle Yale Allzweckgeräte ab 750 kg sind nach EN 12195 zur Ladungssicherung geeignet (z.B. Spannen von Zurrketten beim Transport).

Überall dort, wo ein vollwertiger, aber leicht zu transportierender Handhebelzug benötigt wird, ist der Yale AL eine sinnvolle Alternative zu schwereren Stahl-Ausführungen.

Unterschiede der Varianten & Auswahlkriterien

Die Ausführungen des Handhebelzuges AL unterscheiden sich in Tragfähigkeit, Kettenabmessungen, Handkraft, Eigengewicht und verfügbarem Hub. Bei der Auswahl sollten folgende Punkte berücksichtigt werden:

• Lastniveau – die Summe aus Last, Anschlagmitteln und dynamischen Zuschlägen bestimmt die notwendige Tragfähigkeit (z.B. 750 kg, 1000 kg, 1500 kg oder 3000 kg).
• Transportgewicht – für häufige Einsätze auf Leitern, Gerüsten oder im Freiluftbereich sind die leichteren Varianten AL 750 und AL 1000 besonders interessant.
• Handkraft & Hub pro Umdrehung – kleinere Modelle haben einen größeren Hub pro Hebelumdrehung bei geringer Handkraft; bei AL 3000 sind Handkraft und Hebelweglänge größer, liefern dafür höhere Reserven.
• Hubhöhe – Standard 1.5 m für viele Montageaufgaben, optional 3.0 m oder 6.0 m für größere Höhenunterschiede oder Zugwege.
• Platzverhältnisse – minimale Bauhöhe und kurze Hebellänge sind bei beengten Einbausituationen entscheidend.
• Einsatzprofil – bei sehr hoher Schalthäufigkeit oder extremen Anforderungen kann ein Modell mit größerer Tragfähigkeit und robusterer Kette sinnvoll sein.

In vielen Fällen wird der Yale AL als leichtes „Immer-dabei-Hebezeug“ im Servicefahrzeug eingesetzt, während größere Yale Hebelzüge oder Elektrokettenzüge schwere Hebearbeiten übernehmen.

Häufige Fehler bei Auswahl und Anwendung

Auch bei einem robusten Allzweckhebelzug wie dem Yale AL können Fehlanwendungen zu Sicherheitsrisiken oder vorzeitigem Verschleiß führen:

• Überlastung – falsche Lastabschätzung oder zusätzliche Winkel-/Stoßbelastungen überschreiten die Nenntragfähigkeit; Haken können sich sichtbar aufbiegen, Kette und Getriebe werden überbeansprucht.
• Schrägzug – große seitliche Ablenkung der Lastkette erhöht die tatsächliche Belastung deutlich, kann zu Ketten- und Hakenverformungen führen.
• Unzureichende Hubhöhe – zu klein gewählter Hub zwingt den Hebelzug in Endlagen, was die Bremse und das Getriebe unnötig belastet.
• Unsachgemäße Nutzung der Kettenfreischaltung – Arbeiten mit geöffneter Bremse oder unter Last können zu unkontrollierten Bewegungen führen.
• Mangelhafte Kettenpflege – verschmutzte oder trockene Lastkette steigert Reibung und Verschleiß, führt zu Riefen, Korrosion und letztlich zu möglichem Kettenversagen.
• Ungeeignete Anschlagmittel – beschädigte oder zu schwach dimensionierte Anschlagketten, Schlingen oder Hebebänder gefährden die gesamte Hebesituation.
• Fehlende Dokumentation – nicht dokumentierte Prüfungen, Reparaturen und Betriebsstunden erschweren die Beurteilung der sicheren Restlebensdauer.

Klare Betriebsanweisungen, regelmäßige Unterweisungen und eine strukturierte Wartungsplanung helfen, diese Fehler zu vermeiden und die Lebensdauer des Yale AL zu maximieren.

Sicherheitsaspekte & Normen

Der Handhebelzug AL ist ein manuelles Handhebezeug mit Lastdruckbremse und unterliegt den einschlägigen europäischen Normen und Richtlinien. Bei Planung, Einsatz und Wartung müssen insbesondere folgende Aspekte beachtet werden:

• EN 13157 – Anforderungen an handbetriebene Hebezeuge hinsichtlich Auslegung, Sicherheit und Prüfung.
• EN 12195 – alle Yale Allzweckgeräte ab 750 kg sind zur Ladungssicherung geeignet; bei Verwendung als Zurrmittel sind die entsprechenden Zurrpläne und Vorspannkräfte zu beachten.
• Kein Personentransport – Yale Hebezeuge sind nicht für das Heben oder Sichern von Personen zugelassen und dürfen für diesen Zweck nicht verwendet werden.
• Persönliche Schutzausrüstung – mindestens Sicherheitsschuhe, Schutzhandschuhe und Schutzhelm; bei Arbeiten über Kopf ist der Gefahrenbereich unter der Last zu sperren.
• Wiederkehrende Prüfungen – Durchführung der vorgeschriebenen regelmäßigen Prüfungen durch eine befähigte Person, inklusive Dokumentation der Ergebnisse.
• Original-Ersatzteile – Instandhaltung ausschließlich mit freigegebenen Ersatzteilen; eigenmächtige Umbauten oder Schweißarbeiten am Gerät sind unzulässig.

Die vollständige Betriebsanleitung ist Bestandteil des Gerätes und muss am Einsatzort verfügbar sein. Sie enthält detaillierte Hinweise zu Montage, Betrieb, Wartung und Prüfung.
