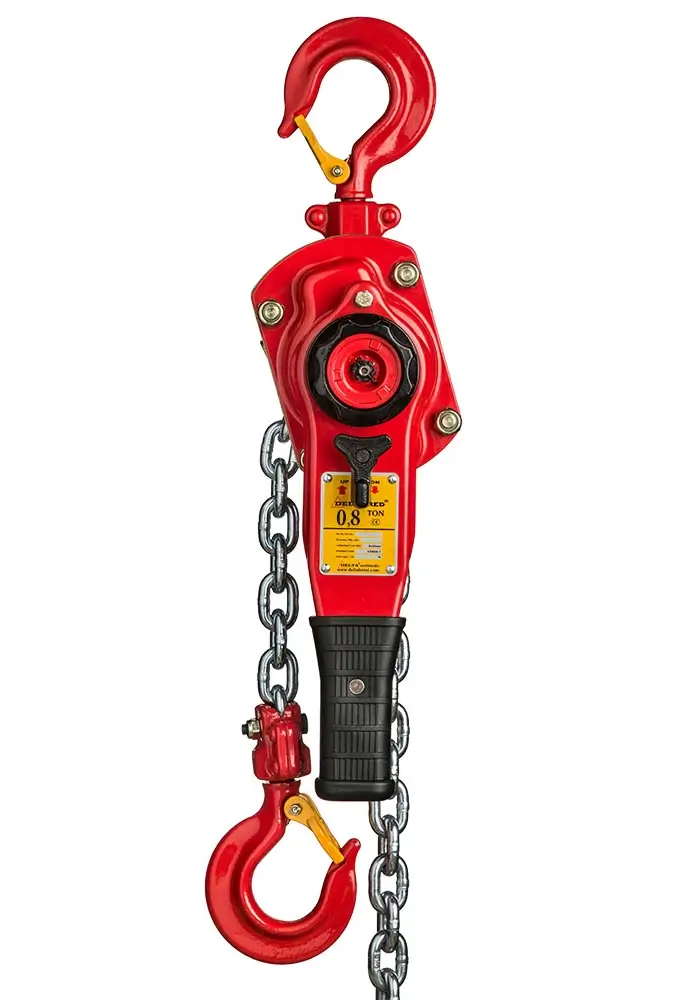

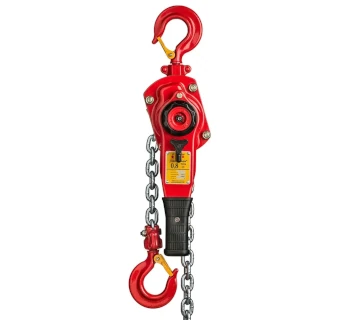

DELTA Hebelzug RED

Der DELTA Hebelzug RED ist ein Premium-Hebezeug zum attraktiven Preis und wurde speziell für schwere Hebe-, Zieh- und Spannaufgaben in Industrie und Handwerk entwickelt. Mit Tragfähigkeiten von 750 kg bis 9000 kg, einem sehr leichtgängigen Kettenfreilauf und einem robusten Doppelgehäuse eignet er sich ideal für den täglichen professionellen Einsatz.

Die unbelastete Lastkette kann in beide Richtungen frei durch den Zug gezogen werden, sodass der Lasthaken schnell angeschlagen ist. Ein ergonomischer Hebel mit Gummigriff, optimierte Lastkettenführung und eine extrem langlebige Bremsscheibe mit aufgesinterten Belägen sorgen für sichere, präzise und komfortable Bedienung – auch unter engen Platzverhältnissen.

Aufbau und Funktionsprinzip des Hebelzuges RED

Der DELTA RED arbeitet als mechanischer Ketten-Hebelzug mit selbsttätig wirkender Lastdruckbremse. Über den Handhebel wird ein mehrstufiges Zahnradgetriebe betätigt, das die Rundstahl-Lastkette über eine präzise gefertigte Kettennuss bewegt; die Last wird in jeder Position sicher von der Bremse gehalten.

• Robuster Stahlrahmen und Getriebegehäuse – hochfestes Doppelgehäuse, das äußeren Stößen standhält, ohne die Lagerausrichtung zu beeinträchtigen und gleichzeitig vor Staub und Wasser schützt.
• Stabiles und leichtgängiges Zahnradgetriebe – präzisionsgefertigte Wellen, Kettennuss und Zahnräder sorgen für reibungsarmen Betrieb und niedrigen Handkraftbedarf.
• Tonnenlager / Zylinderrollenlager auf beiden Seiten – führen das Getriebe sehr sauber und sind als geschlossene, korrosionsbeständige Lager für hohe Beanspruchungen ausgelegt.

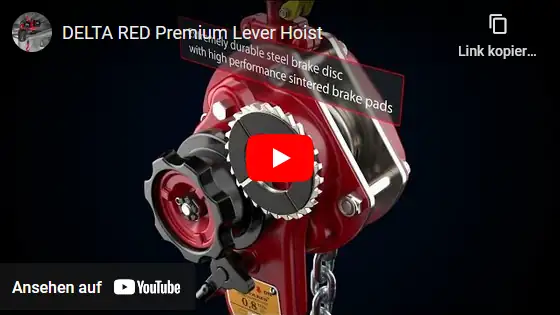

• Bremsscheibe aus Gussmetall mit Dacromet-Behandlung und aufgesinterten Bremsbelägen – bietet außergewöhnliche Leistung und lange Lebensdauer bei minimalem Verschleiß.
• Verbesserte Kettenfreilaufschaltung – durch Herausziehen des Stahlguss-Handrades wird der Freilauf aktiviert; die unbelastete Kette lässt sich leicht in beide Richtungen durchziehen.
• Keine Mindestlast zum Aktivieren des Ratschenmechanismus – der Hebelzug arbeitet sicher auch bei sehr kleinen Lasten.
• Legierte Stahlhaken mit Gussverriegelung – geschmiedete Trag- und Lasthaken mit Sicherungsfallen; bei Überlast verformen sie sich sichtbar, anstatt spröde zu brechen.
• Kompakter und extra starker Hebel mit rutschfestem Gummigriff – reduziert das Eigengewicht und ermöglicht den Betrieb bei wenig Platz.

Die Kombination aus Doppelgehäuse, hochwertigen Lagern und optimierter Brems-/Getriebetechnik macht den Hebelzug RED besonders wartungsfreundlich und langlebig, selbst bei häufiger Nutzung und rauer Umgebung.

Technische Kenndaten & Varianten des DELTA RED

Der Hebelzug RED ist in vier Tragfähigkeitsbereichen von 800 kg bis 9000 kg erhältlich. Standardmäßig stehen Hubhöhen von 1.5 m und 3.0 m zur Verfügung; weitere Hubhöhen sind auf Anfrage realisierbar.

*Je nach Ausführung wird die Tragfähigkeit 6300 kg mit einem oder zwei Kettensträngen realisiert. Sämtliche Ausführungen werden mit verzinkter Rundstahl-Lastkette und vollständiger Dokumentation (Prüfzeugnis, CE-Konformitätserklärung, Betriebsanleitung) geliefert.

Einsatzbereiche des Hebelzuges RED

Der DELTA RED ist als universelles Allzweckgerät für anspruchsvolle industrielle Anwendungen konzipiert. Sein robustes Design und der leichtgängige Kettenfreilauf machen ihn zur ersten Wahl überall dort, wo hohe Lasten sicher und kontrolliert bewegt werden müssen.

• Stahl- und Maschinenbau – Heben, Ziehen und Ausrichten von Baugruppen, Gestellen, Formen und Maschinenteilen.
• Anlagen- und Kraftwerksbau – Montage, Revision und Umbauten an Rohrleitungen, Aggregaten, Wärmetauschern und Stahlkonstruktionen.
• Bau- und Montageeinsätze – temporäre Hebe- und Zugaufgaben auf Baustellen, beim Brücken-, Hallen- oder Anlagenbau.
• Instandhaltung & Service – universelles Werkzeug in Werkstatt und Servicefahrzeug für Reparaturen und Wartung.
• Schwerlast- und Sonderkonstruktionen – Spannen, Richten und Versetzen von Bauteilen unter engen Platzverhältnissen.

Durch das kompakte Doppelgehäuse und den kurzen Hebel eignet sich der RED besonders für Arbeiten in beengten Bereichen, z.B. zwischen Rohrleitungen, in Schächten oder im Stahlbau.

Unterschiede der Varianten & Auswahlkriterien

Die Varianten des Hebelzuges RED unterscheiden sich primär in Tragfähigkeit, Kettenstrangzahl, Gewicht und verfügbarer Hubhöhe. Für die Auswahl sollten folgende Kriterien berücksichtigt werden:

• Erforderliche Tragfähigkeit – Last inkl. Anschlagmittel, dynamischer Zuschläge und Sicherheitsreserven bestimmt die nötige Nennlast (800 kg, 1600 kg, 3200 kg, 6300 kg oder 9000 kg).
• Systemgewicht & Mobilität – kleinere Ausführungen sind deutlich leichter und daher für häufiges Umsetzen und Arbeiten auf Gerüsten oder in der Höhe besser geeignet.
• Kettenstränge – höhere Tragfähigkeiten benötigen mehrere Kettenstränge; dies erhöht Bauhöhe und Gewicht, bietet jedoch mehr Reserven für Schwerlastaufgaben.
• Hubhöhe – Standard 1.5 m für typische Montagearbeiten, 3.0 m für größere Hubwege oder wenn der Zug auch zum Ziehen über Distanz eingesetzt wird.
• Umgebungsbedingungen – bei rauem Außeneinsatz spielt das hochfeste Doppelgehäuse mit Schutz vor Staub, Spritzwasser und Stößen seine Vorteile voll aus.
• Sicherheitsanforderungen – für Anwendungen mit spezieller Überlastsicherung stehen RED-Varianten mit integrierter Rutschkupplung (Überlastschutz) zur Verfügung.

In vielen Betrieben wird der DELTA RED als Standard-Hebelzug für mittlere bis schwere Aufgaben eingesetzt, während kleinere oder Aluminium-Ausführungen für besonders mobile Einsätze verwendet werden.

Häufige Fehler bei Auswahl und Anwendung

Trotz seiner robusten und fehlertoleranten Auslegung kann auch der Hebelzug RED bei falscher Auswahl oder unsachgemäßer Bedienung zu Sicherheitsrisiken führen. Typische Fehler sind:

• Überlastung – unzureichende Lastabschätzung oder zusätzliche Schrägzuganteile überschreiten die Nenntragfähigkeit; dies führt zu bleibenden Verformungen an Haken, Kette oder Gehäuse.
• Schrägzug – große Winkel zwischen Kette und Lastrichtung erhöhen die effektive Belastung erheblich und sind zu vermeiden.
• Falsche Hubhöhe – zu kurze Hubhöhe zwingt das Gerät in Endlagen, zu lange Hubhöhe erhöht Kettengewicht und Handaufwand unnötig.
• Verschmutzte oder trockene Lastkette – mangelnde Reinigung und Schmierung erhöhen den Verschleiß und können zu Kettenrissen oder Blockaden in der Kettenführung führen.
• Unsachgemäße Nutzung des Kettenfreilaufs – Arbeiten unter Last mit aktiviertem Freilauf oder unkontrolliertes Durchziehen der Kette können zu unerwarteten Bewegungen der Last führen.
• Nicht geeignete Anschlagmittel – beschädigte, falsch dimensionierte oder unsachgemäß angeschlagene Ketten, Schlingen oder Hebebänder gefährden die gesamte Hebesituation.
• Fehlende oder lückenhafte Dokumentation – nicht dokumentierte Prüfungen und Reparaturen erschweren die Beurteilung der sicheren Restlebensdauer.

Durch konsequente Bedienerschulung, klar definierte Betriebsanweisungen und regelmäßige Wartung lassen sich diese Fehlerquellen erheblich reduzieren.

Sicherheitsaspekte & Normen

Der DELTA Hebelzug RED ist ein manuelles Handhebezeug mit selbsttätiger Lastdruckbremse und erfüllt die Anforderungen der europäischen Maschinenrichtlinie 2006/42/EG. Er wird mit Prüfzeugnis, CE-Konformitätserklärung und ausführlicher Betriebsanleitung geliefert.

• Normative Grundlage – Auslegung in Anlehnung an EN 13157 (handbetriebene Hebezeuge); Einhaltung der Maschinenrichtlinie 2006/42/EG, inklusive Anforderungen an Bremsen, Tragmittel und Kennzeichnung.
• Betriebssicherheit – Lastdruckbremse und hochwertige Bremsbeläge halten die Last in jeder Position; es ist keine Mindestlast erforderlich, um den Ratschenmechanismus zu aktivieren.
• Persönliche Schutzausrüstung – mindestens Sicherheitsschuhe, Schutzhandschuhe und Schutzhelm; bei Arbeiten über Kopf ist der Gefahrenbereich unter der Last zu sperren.
• Wiederkehrende Prüfungen – regelmäßige Inspektionen und Prüfungen durch befähigte Personen gemäß nationalen Vorschriften; Ergebnisse sind zu dokumentieren.
• Bestimmungsgemäße Verwendung – ausschließlich für das Heben, Ziehen und Spannen von Lasten im zulässigen Tragfähigkeits- und Temperaturbereich; kein Einsatz zum Heben oder Sichern von Personen.
• Original-Ersatzteile – Reparaturen und Wartungsarbeiten nur mit freigegebenen Komponenten; eigenmächtige Umbauten oder Schweißarbeiten am Gerät sind unzulässig.

Die Betriebsanleitung ist integraler Bestandteil des Hebelzuges und muss dem Bedienpersonal jederzeit zugänglich sein; sie enthält detaillierte Vorgaben zu Montage, Betrieb, Wartung und Prüfung.
