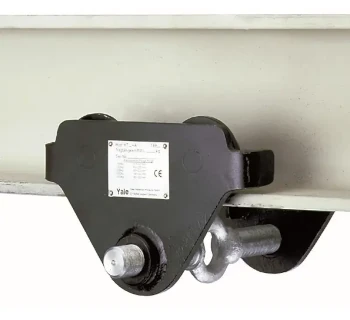

Yale Rollfahrwerk HTP

Das Yale Rollfahrwerk HTP ist ein robustes, manuell verfahrbares Handfahrwerk zum genauen Positionieren und leichten Verfahren von Lasten auf I- und H-Trägern in Verbindung mit Handkettenzügen oder Elektrokettenzügen. Typische Tragfähigkeiten reichen je nach Ausführung von 0.5 t bis 20.0 t, im Gesamtprogramm sogar bis etwa 50.0 t, womit das HTP für unterschiedlichste Kran- und Einschienenbahnanlagen ausgelegt ist.

Für optimale Laufeigenschaften sorgen bearbeitete Stahlräder, die auf gekapselten, dauergeschmierten Kugellagern laufen – dadurch lässt sich das Fahrwerk auch unter hoher Last sehr leichtgängig und ruhig verfahren. Die Modelle sind über eine verstellbare Ösentraverse / Trolley-Achse für einen weiten Trägerbereich und verschiedene Profile (INP, IPE, IPB) einstellbar; die Laufrollen sind für eine maximale Flanschneigung von 14.0 % nach DIN 1025-1 ausgelegt.

Die Vor- und Feineinstellung der Trägerbreite erfolgt beim HTP besonders komfortabel durch Drehen der Ösentraverse bzw. Trolley-Achse, sodass keine losen Distanzscheiben für die Montage benötigt werden und das Hebezeug automatisch zentriert hängt – ein seitliches Wandern auf dem Träger wird wirksam reduziert. Das Fahrwerk wird mit Überlast geprüft, inklusive Prüfzeugnis, EG-Konformitätserklärung und Betriebsanleitung ausgeliefert; optional stehen korrosionsgeschützte und ATEX-Ausführungen zur Verfügung.

Aufbau und technische Merkmale des HTP

• Kugelgelagerte Laufrollen – bearbeitete Stahlräder auf gekapselten, dauergeschmierten Kugellagern für sehr gute Laufeigenschaften und geringen Rollwiderstand.
• Großer Trägerbereich – einstellbar für einen weiten Bereich an Trägerflanschbreiten und Trägerprofilen (INP, IPE, IPB), mit Laufrollen für eine Flanschneigung bis 14.0 %.
• Ösentraverse / Trolley-Achse – die Vor- und Feineinstellung der Trägerbreite erfolgt durch Drehen der Traverse bzw. Achse; gleichzeitig wird die zentrische Aufhängung des Hebezeugs sichergestellt, was ein seitliches Wandern verhindert.
• Tragfähigkeiten – je nach Typ Traglasten von 0.5 t bis 20.0 t (in vielen Händlerprogrammen bis 5.0 t, im Gesamtbereich der Yale-Handfahrwerke bis ca. 50.0 t).
• Sicherheitsstandard – HTP-Fahrwerke entsprechen den einschlägigen UVV-Vorschriften und der Maschinenrichtlinie 2006/42/EG und werden mit Überlast getestet.
• Optionen – auf Wunsch korrosionsgeschützte oder ATEX-zugelassene Ausführungen (HTP/HTG ATEX) für den Einsatz in explosionsgefährdeten Bereichen.

Verwendung und typische Einsatzbereiche

Das Yale HTP Rollfahrwerk dient als verfahrbarer Anschlagpunkt für Hand- oder Elektrohebezeuge und wird überall dort eingesetzt, wo Lasten auf Trägerbahnen manuell verfahren und präzise positioniert werden müssen.

• Werkstatt- und Instandhaltungsbereiche – verfahrbare Anschlagpunkte an Schwenk- und Deckenkranen.
• Fertigung und Montage – Handling von Bauteilen, Vorrichtungen und Werkzeugen an Einschienenbahnen.
• Lager- und Logistikzonen – einfaches Verfahren von Kettenzügen entlang von Kranbahnen.
• Allgemeiner Maschinen- und Anlagenbau – flexible, nachrüstbare Fahrwerkslösung auf bestehenden Stahlträgern.
• Optional Ex-Bereiche – in ATEX-Ausführung (HTP/HTG ATEX) für atmosphärische Zonen mit Gas oder Staub.

Vorteile des Rollfahrwerks Yale HTP

• Sehr gute Laufeigenschaften Durch bearbeitete Stahlräder auf gekapselten, dauergeschmierten Kugellagern lässt sich das Fahrwerk auch bei höheren Lasten leicht und ruhig bewegen.
• Einfache und schnelle Anpassung Die Einstellung der Trägerbreite erfolgt bequem durch Drehen der Ösentraverse / Trolley-Achse – ganz ohne lose Distanzscheiben – und sorgt gleichzeitig für eine zentrische Aufhängung des Hebezeugs.
• Hohe Flexibilität im Einsatz Ein Fahrwerk für einen weiten Bereich an Trägerbreiten und Profilen (INP, IPE, IPB) erleichtert Neu- und Nachrüstung in bestehenden Krananlagen.
• Zuverlässige Sicherheit und Dokumentation HTP-Fahrwerke werden mit Überlast geprüft, sind UVV- und richtlinienkonform und werden mit Prüfzeugnis, EG-Konformitätserklärung und Betriebsanleitung geliefert.
• Robust und wartungsarm Die solide Stahlkonstruktion in Kombination mit dauergeschmierten Lagern sorgt für eine lange Lebensdauer bei minimalem Wartungsaufwand.
• Optionale Spezialausführungen Verfügbar mit korrosionsgeschützter Oberfläche oder als ATEX-Variante (HTP/HTG ATEX) für explosionsgefährdete Bereiche – ideal für Chemie, Öl & Gas.
