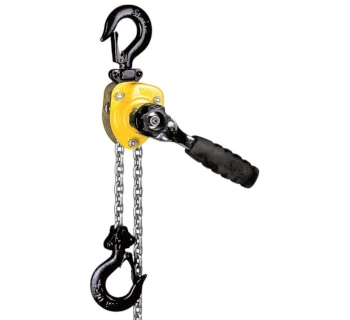

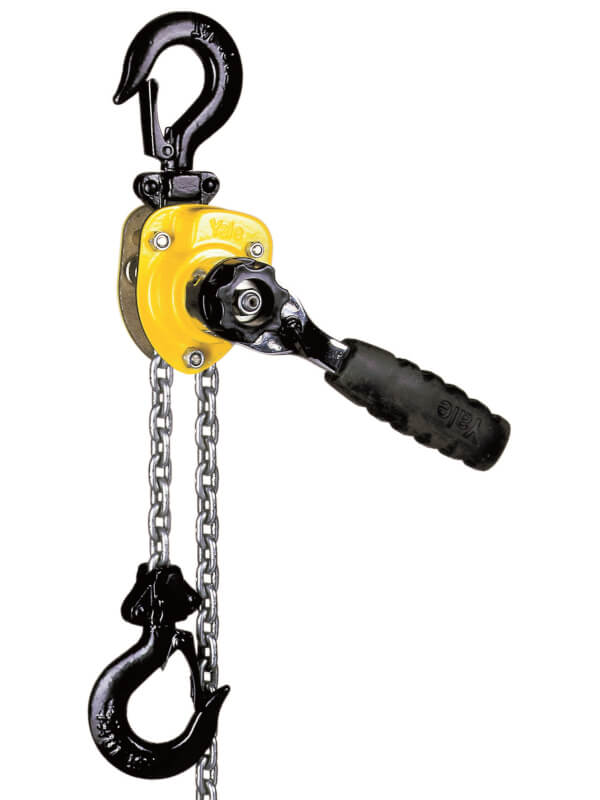

Yale Hebelzug Yalehandy

Der Hebelzug Yalehandy ist das kleinste und leichteste Yale Allzweckgerät für den professionellen Einsatz im Kleinlastbereich mit Tragfähigkeiten von 250 kg und 500 kg. Das kompakte Stahlblechgehäuse, die extrem geringe Bauhöhe und das niedrige Eigengewicht machen ihn ideal für den mobilen Einsatz in Industrie, Handwerk und Service – er passt buchstäblich in jede Werkzeugkiste.

Eine serienmäßige Kettenfreischaltung, die gekapselte Bauweise sowie eine hochwertig ausgeführte Lastdruckbremse gewährleisten schnelles Anschlagen der Last, einfache Bedienung und hohe Betriebssicherheit selbst unter rauen Einsatzbedingungen.

Aufbau und Funktionsprinzip des Yalehandy

Der Yalehandy ist ein mechanischer Ketten-Hebelzug mit selbsttätig wirkender Lastdruckbremse. Über den kurzen, ergonomisch geformten Handhebel wird ein mehrstufiges Getriebe betätigt, das die verzinkte Rundstahl-Lastkette über ein Kettenrad bewegt. Die Last wird von der Bremse in jeder Stellung gehalten; zum Senken muss die Handkraft den Bremsmomentüberschuss überwinden.

• Gekapseltes Stahlblechgehäuse – schützt Getriebe und Bremse vor Staub, Feuchtigkeit und mechanischer Beschädigung.
• Leichtgängige Kettenfreischaltung – bei Schalthebel in Neutralstellung kann die Lastkette beidseitig frei durchgezogen werden, um die Kette schnell auf Vorspannung zu bringen.
• Gesenkgeschmiedete Trag- und Lasthaken aus alterungsbeständigem, hochlegiertem Vergütungsstahl mit Sicherungsfallen; die Haken biegen bei Überlast auf, anstatt spröde zu brechen.
• Hochfeste Rundstahlkette, verzinkt bzw. oberflächengeschützt, nach einschlägigen nationalen und internationalen Vorschriften.
• Ergonomischer Gummigriff am kurzen Handhebel – ermöglicht komfortables Arbeiten auch bei begrenztem Bewegungsraum.
• Standardmäßige Überlastprüfung im Werk; Auslieferung mit Prüfzeugnis und EG-Konformitätserklärung.

Die Mindestlast für das automatische Schließen der Bremse liegt typischerweise zwischen 30 kg und 45 kg; darunter ist der Hebelzug nur als Spann- bzw. Positionierhilfe zu verwenden.

Technische Kenndaten & Varianten des Yalehandy

Der Hebelzug Yalehandy wird in zwei Tragfähigkeiten mit jeweils einem Kettenstrang und extrem geringer Bauhöhe geliefert. Die Standardhubhöhe beträgt 1.5 m; optional sind größere Hubhöhen, meist 3.0 m, erhältlich.

Das sehr geringe Eigengewicht und die kompakte Bauhöhe ermöglichen den Einsatz des Yalehandy auch in äußerst beengten Verhältnissen und prädestinieren ihn für den mobilen Serviceeinsatz.

Einsatzbereiche des Hebelzuges Yalehandy

Als kleines, mobiles Allzweckgerät eignet sich der Yalehandy für eine Vielzahl von Hebe-, Zieh- und Spannaufgaben mit geringen bis mittleren Lasten. Typische Einsatzfelder sind:

• Industrie & Anlagenbau – Ausrichten und Positionieren kleiner Baugruppen, Aggregate und Leitungen.
• Handwerk & Montage – Hebe- und Spannarbeiten auf Baustellen, bei Installationen oder im Innenausbau.
• Service & Instandhaltung – universelles Werkzeug in Wartungsfahrzeugen; ideal, weil es in jede Werkzeugkiste passt.
• Transport & Ladungssicherung – Nachspannen von Zurr- und Sicherungsketten (unter Beachtung der jeweiligen Normen).
• Maschinen- und Apparatebau – Feinausrichten, Ziehen und Halten von Baugruppen bei beengten Platzverhältnissen.

Der Yalehandy eignet sich weniger für Dauerhebebetrieb mit sehr hoher Schalthäufigkeit, sondern ist als kompakter Helfer für vielseitige, zeitlich begrenzte Einsätze konzipiert.

Unterschiede der Varianten & Auswahlkriterien

Da der Yalehandy nur in zwei Tragfähigkeiten angeboten wird, ist die Auswahl vergleichsweise einfach – dennoch sollten einige Punkte beachtet werden:

• Tragfähigkeit 250 kg vs. 500 kg – die kleinere Variante bietet geringeres Gewicht und noch kompaktere Abmessungen, die 500-kg-Variante bietet mehr Reserven beim Heben und Ziehen.
• Hubhöhe – Standard 1.5 m genügt für viele Anwendungen; bei größeren Höhenunterschieden oder langen Zugarbeiten sollte eine erhöhte Hubhöhe gewählt werden.

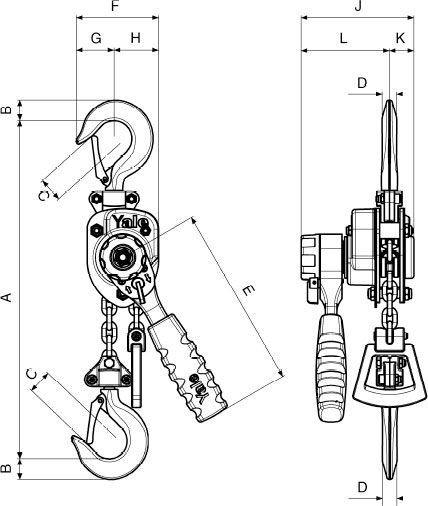

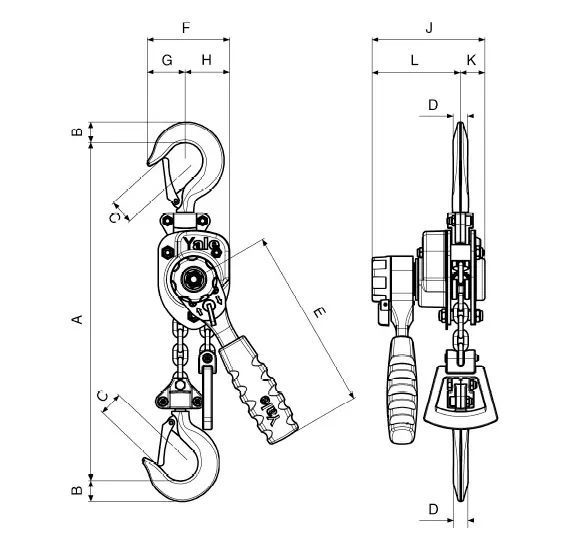

• Hakenabstand / Bauhöhe – bei niedrigen Deckenhöhen oder in Schächten ist der minimale Hakenabstand (240 mm bzw. 282 mm) entscheidend.
• Handzug & Ergonomie – beide Ausführungen benötigen nur 25 daN Handzug bei Nennlast; die Wahl richtet sich daher primär nach Lastniveau und gewünschter Reserve.
• Umgebung – in korrosiver Umgebung (Feuchtigkeit, Außeneinsatz) sind die verzinkte Kette und das gekapselte Gehäuse von Vorteil, trotzdem sind regelmäßige Reinigung und Schmierung erforderlich.

Für Anwendungen mit höheren Tragfähigkeiten, längeren Hubwegen oder speziellen Sicherheitsanforderungen können größere Yale Handhebelzüge oder YaleERGO-Modelle die bessere Wahl sein.

Häufige Fehler bei Auswahl und Anwendung

Trotz der robusten und fehlertoleranten Konstruktion können bei der Verwendung des Yalehandy typische Anwendungsfehler auftreten:

• Überlastung – Unterschätzung der tatsächlichen Last oder zusätzliche Schrägzuganteile führen zu Überbeanspruchung von Kette und Haken.
• Zu geringe Hubhöhe – bei falsch gewählter Hubhöhe arbeitet der Zug ständig in Endlagen oder die Last lässt sich nicht weit genug bewegen.
• Fehlende Mindestlast – bei Lasten deutlich unter 30–45 kg greift die Lastdruckbremse nicht sicher; hier ist besonders vorsichtig zu arbeiten.
• Schrägzug und Verdrehung – unsaubere Anschlagpunkte und seitlicher Zug auf Haken und Kette führen zu erhöhter Beanspruchung und Verschleiß.
• Mangelhafte Kettenpflege – verschmutzte oder trockene Kette erhöht Reibung und Verschleiß, kann zu Riefen und letztlich zum Kettenversagen führen.
• Ungeeignete Anschlagmittel – fehlerhafte oder zu schwache Anschlagketten, Rundschlingen oder Gurte gefährden die gesamte Hebesituation.
• Fehlende Dokumentation – keine oder unvollständige Prüf- und Wartungsnachweise erschweren die Beurteilung der Einsatzfähigkeit.

Eine konsequente Bedienerschulung und klare Betriebsanweisungen minimieren diese Fehler und erhöhen die Lebensdauer des Gerätes.

Sicherheitsaspekte & Normen

Der Hebelzug Yalehandy ist ein Handhebezeug mit Lastdruckbremse und unterliegt den einschlägigen Normen und Vorschriften für Hebezeuge. Planung, Einsatz und Wartung müssen diesen Vorgaben entsprechen.

• Normgerechte Auslegung – Ausführung in Anlehnung an EN 13157 (Handbetriebene Hebezeuge) sowie einschlägige nationale Regelwerke; die Lastkette entspricht gültigen Normen (z.B. für Rundstahlketten im Hebezeugbereich).
• EG-Konformität – Lieferung mit EG-Konformitätserklärung und Betriebsanleitung; vor Inbetriebnahme sind die darin beschriebenen Prüfungen durchzuführen.
• Persönliche Schutzausrüstung – mindestens Sicherheitsschuhe, Schutzhandschuhe und Schutzhelm; bei Arbeiten über Kopf ist der Gefahrenbereich unter der Last zu sperren.
• Wiederkehrende Prüfungen – Durchführung der vorgeschriebenen Prüfungen durch eine befähigte Person, inklusive Dokumentation von Ergebnissen und ggf. durchgeführten Reparaturen.
• Keine Personenbeförderung – der Yalehandy ist ausschließlich für das Heben von Lasten zugelassen, nicht für das Heben oder Sichern von Personen.
• Bestimmungsgemäße Verwendung – Einsatz nur im spezifizierten Tragfähigkeits- und Temperaturbereich; keine eigenmächtigen Umbauten oder Schweißarbeiten am Gerät.

Die Betriebsanleitung ist stets am Einsatzort bereitzuhalten und bildet die Grundlage für sicheren, wirtschaftlichen und langlebigen Betrieb des Hebelzuges Yalehandy.
