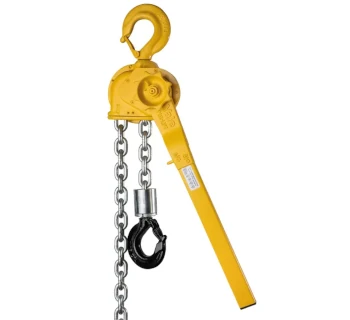

Yale Handhebelzug D85

Der Yale Handhebelzug D85 von CMCO ist ein extrem langlebiger Ratschenzug mit Rundstahlkette und Tragfähigkeiten von 750.0 kg bis 10000.0 kg, ausgelegt für den schweren industriellen Einsatz. Das geschlossene Gehäuse mit Deckel, Handhebel und Unterflasche aus hochfestem Temperguss schützt die Mechanik zuverlässig vor Schmutz, Stößen und Witterungseinflüssen.

Das Lastkettenrad aus Sphäroguss mit präzise ausgeformten Kettentaschen schont die verzinkte Rundstahlkette und sorgt für einen ruhigen Kettenlauf. Der D85 ist serienmäßig mit einer automatisch wirkenden Lastdruckbremse ausgestattet und eignet sich dank seines Bremssystems auch für die Ladungssicherung nach EN 12195.

Mit einem Standardhub von 1.5 m und optional erhältlicher Überlastschutz-Rutschkupplung bietet der D85 praktisch unbegrenzte Einsatzmöglichkeiten in Industrie, Handwerk, Bergbau, Baugewerbe und auf Werften.

Konstruktion und Funktionsprinzip

Das vollständig geschlossene Stahlgussgehäuse des Handhebelzugs D85 beherbergt das Getriebe, die Lastdruckbremse und das Lastkettenrad. Die kompakte, einfach aufgebaute Mechanik ist für den Betrieb unter rauen Bedingungen ausgelegt und ermöglicht eine wartungs- und reparaturfreundliche Konstruktion.

Das Lastkettenrad der Rundstahlketten-Ausführung besteht aus Sphäroguss mit präzise bearbeiteten Kettentaschen, wodurch die Rundstahlkette exakt geführt und der Verschleiß reduziert wird. Die verzinkte Rundstahlkette aus legiertem Stahl erfüllt alle relevanten nationalen und internationalen Vorschriften und bietet hohe Bruchfestigkeit.

Die automatisch wirkende Lastdruckbremse mit Schrauben- und Bremsscheibenprinzip verhindert ein unbeabsichtigtes Lösen der Last – auch bei Vibrationen – und hält die Last in jeder beliebigen Position sicher. Optional kann der D85 mit einer werkseitig eingestellten Rutschkupplung als Überlastsicherung ausgestattet werden (Auslösung bei ca. 25 % ± 15 % Überlast).

Die Betätigung erfolgt über einen robusten Handhebel mit großem Handrad und gusseisernem Schaltknauf, sodass der Hebelzug auch mit dicken Handschuhen sicher bedienbar ist. Ein optionales Freilaufgerät erlaubt das schnelle Durchziehen der Kette ohne Last zur raschen Lastaufnahme.

Typische Anwendungen

• Bewegen und Positionieren schwerer Maschinen in Werkstätten und Produktionsanlagen
• Verzurren und Sichern von Schwerlasten im Verkehr und in der Logistik (geeignet zur Ladungssicherung gemäß EN 12195 ab 750.0 kg)
• Verlegen von Rohren in Schächten und Gräben
• Einsatz in Industrie, Handwerk, Bergbau, Stahlbau, Schiffbau und bei Montagearbeiten
• Allgemeine Zug-, Hebe- und Spannaufgaben auf Baustellen und in Instandhaltungsteams

Aufgrund seiner robusten Ausführung und der einfachen, schnörkellosen Mechanik ist der D85 besonders für Dauereinsätze und raue Umgebungen prädestiniert.

Merkmale und Vorteile

• Tragfähigkeiten von 750.0 kg bis 10000.0 kg – breites Einsatzspektrum
• Geschlossenes Temperguss-Gehäuse – schützt Mechanik und erhöht die Lebensdauer
• Lastkettenrad aus Sphäroguss mit präzisen Kettentaschen für geringen Kettenverschleiß
• Verzinkte Rundstahlkette aus legiertem Stahl nach internationalen Normen
• Automatisch wirkende Lastdruckbremse – sichere Lasthaltung, auch bei Vibrationen
• Für Ladungssicherung nach EN 12195 geeignet (ab 750.0 kg Tragfähigkeit)
• Optionaler Überlastschutz durch werkseitig eingestellte Rutschkupplung
• Optionales Freilaufgerät zum schnellen Durchziehen der Kette
• Wartungs- und reparaturfreundlich – einfacher Aufbau, hohe Ersatzteilverfügbarkeit
• Nahezu unbegrenzte Einsatzmöglichkeiten in Industrie, Bau, Bergbau und Schiffbau

Technische Kenndaten Yale D85 (Auszug)

Standardhub: 1.5 m (weitere Hubhöhen auf Anfrage).
Einsatzbereich: universeller Zug-, Hebe- und Spannbetrieb, nicht zur Personenbeförderung zugelassen.
