Yale Zinkenhaken TZH

Der Zinkenhaken TZH von Yale ist ein kompaktes Stapler-Anbaugerät, mit dem sich Hebezeuge oder Lasten sicher an Gabelstaplerzinken anschlagen lassen. Der Haken wird auf den Zinken aufgeschoben und über 2 Spindeln festgeklemmt; der drehbare Wirbelhaken mit Sicherheitsfalle unterstützt eine kontrollierte Lastaufnahme und reduziert Verdrehungen beim Heben. Je nach Ausführung unterscheiden sich Tragfähigkeit, Einfahrtaschen-Breite und Abmessungen, damit der Zinkenhaken zur vorhandenen Zinkengeometrie und zum Lastfall passt.

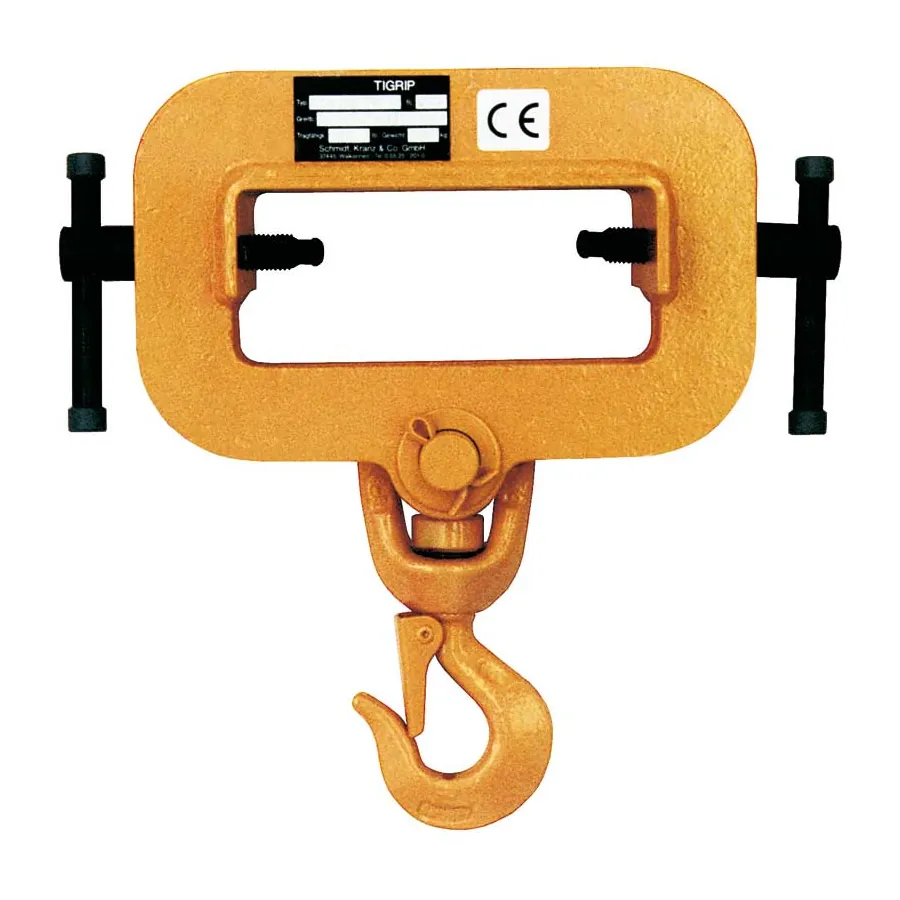

Abbildung: Zinkenhaken TZH (Ansicht).

Einsatzbereiche

• Wartung & Instandhaltung: Anschlagen von Aggregaten, Bauteilen oder Vorrichtungen direkt am Stapler.
• Montage: kurzfristiger Hebepunkt für Hub- und Positionieraufgaben, wenn kein Kran verfügbar ist.
• Verladung: Heben und Umsetzen von Lasten mit geeignetem Anschlagmittel (z. B. Kette, Rundschlinge) am Wirbelhaken.
• Betriebsmittel-Handling: Anschlagen von Hebezeugen (z. B. Handkettenzug) zur temporären Nutzung am Stapler.

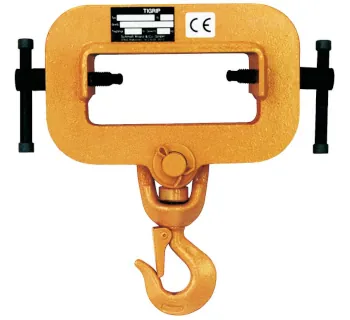

Ausführungen und Varianten

Der Typ TZH ist für eine Nenntragfähigkeit von 1500–10.000 kg beschrieben; bei TOMANRO sind aktuell die Ausführungen 1.5/150, 3.0/150 und 5,0/200 gelistet. Entscheidend für die Auswahl sind die Einfahrtaschen-Breite (passend zur Zinkenbreite), die Tragfähigkeit sowie die Baumaße (für Freigängigkeit am Stapler und ausreichend Platz für Anschlagmittel).

• 1.5/150 und 3.0/150: für Zinken mit 150 mm Einfahrtaschen-Breite, kompaktere Bauform.
• 5.0/200: für breitere Zinken/Anwendungen mit 200 mm Einfahrtaschen-Breite, größere Baumaße und höheres Eigengewicht.

Technische Daten

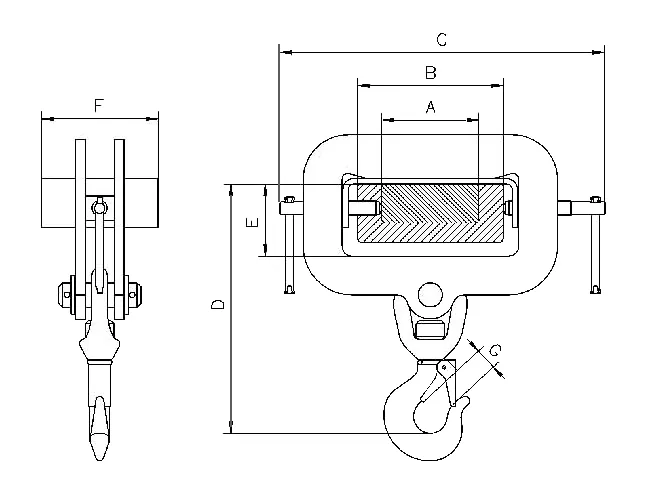

Montage und Anwendung

• Aufschieben des Zinkenhakens auf den/ die Gabelzinken (Einfahrtasche passend zur Zinkenbreite wählen).
• Fixieren über die 2 Spindeln, bis der Haken sicher und spielfrei sitzt.
• Anschlagen des Last-/Hebezeugs am Wirbelhaken; Sicherheitsfalle schließen und Sichtkontrolle durchführen.
• Heben/Umsetzen ohne Ruck, Schrägzug oder Pendeln; Last stets kontrolliert führen.

Häufige Fehler aus der Praxis

• Falsche Einfahrtaschen-Breite: zu eng/zu weit → schlechter Sitz, erhöhte Kerb- und Kippbelastung.
• Spindeln nicht ausreichend angezogen: der Zinkenhaken kann sich beim Absetzen oder Rangieren verdrehen/verschieben.
• Schrägzug (seitliches Ziehen) statt senkrechtem Heben: unnötige Querkräfte an Haken, Wirbel und Spindeln.
• Tragfähigkeit überschritten: zusätzlich zur Haken-Tragfähigkeit immer auch Stapler-Resttragfähigkeit und Lastschwerpunkt beachten.
• Sicherheitsfalle nicht geschlossen oder beschädigt: erhöhtes Risiko des unbeabsichtigten Aushängens.

Sicherheit und Normen

Der Zinkenhaken ist ein Anbaugerät am Flurförderzeug: Vor dem Einsatz sind Stapler-Resttragfähigkeit, Lastschwerpunkt und der sichere Sitz auf den Zinken zu prüfen. Zusätzlich gilt: Arbeitsbereich freihalten, niemals unter schwebenden Lasten aufhalten und keine Personen befördern.

• Wiederkehrende Prüfung: Flurförderzeuge und Anbaugeräte sind in Abständen von längstens 1 Jahr durch einen Sachkundigen zu prüfen (z. B. nach DGUV Vorschrift 68).
• CE/Produktsicherheit: Lastaufnahmemittel fallen in den Anwendungsbereich der Maschinenrichtlinie 2006/42/EG; für lose Lastaufnahmemittel wird in der Praxis häufig an Anforderungen aus EN 13155 angelehnt.
• Vor jedem Einsatz: Sichtprüfung auf Verformung, Risse, beschädigte Spindeln sowie Funktion der Sicherheitsfalle.

Passendes Zubehör

Für ein vollständiges Hebesystem am Stapler werden in der Praxis meist ein geeignetes Hebezeug und passende Anschlagmittel ergänzt. Besonders stimmig sind Yale-Komponenten, da Tragfähigkeiten, Kennzeichnung und Dokumentation im System sauber zusammenpassen.

• Elektrokettenzug für wiederkehrende Hebevorgänge (Yale CPV).
• Handkettenzug für mobile, stromlose Einsätze (Yale VSIII).
• Textile Anschlagmittel für schonendes Anschlagen (Yale Rundschlinge RSE, Normbezug EN 1492-2).
