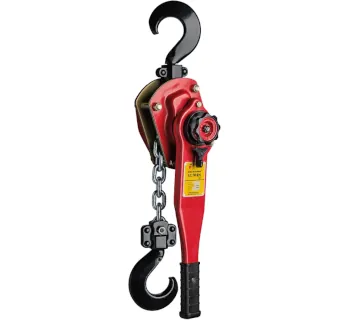

DELTA Hebelzug mit Zurrhaken

Der DELTA Hebelzug mit Zurrhaken ist ein hochwertiger Zurrzug zum Ziehen, Richten und Spannen von Bauteilen in Industrie, Montage und Instandhaltung. Ein hochfestes Doppelgehäuse, eine optimierte Lastkettenführung und eine langlebige Lastdruckbremse sorgen für sicheren, reibungsarmen Betrieb – auch unter rauen Bedingungen.

Wichtig: Der Hebelzug mit Zurrhaken ist nicht zum Heben und nicht zur Ladungssicherung zugelassen, sondern wird ausschließlich als Zurrzug zur Kraftübertragung und Vorspannung eingesetzt.

• Zurrkraft wahlweise LC 30 kN (3000 kg) oder LC 60 kN (6000 kg).
• Zurrhaken mit Sicherung für formschlüssiges Einhängen an Anschlagpunkten.
• Wartungsfreundliches Design: Bremse und Getriebe sind leicht zugänglich.
• Ergonomischer Hebel mit rutschfestem Gummigriff für komfortable Bedienung.
• Kettenfreilaufschaltung zum schnellen Positionieren der Lastkette ohne Kraftaufwand.
• Messpunkte an Trag- und Lasthaken zur einfachen Kontrolle von Verschleiß und Verformung.
• Hochfestes Doppelgehäuse und Stahlguss-Handrad für hohe Stoßfestigkeit.

Einsatzbereiche des DELTA Hebelzuges mit Zurrhaken

Der Hebelzug mit Zurrhaken wird überall eingesetzt, wo Kräfte kontrolliert übertragen und gehalten werden müssen – ohne dass Lasten frei schwebend gehoben werden.

• Stahl- & Metallbau: Richten, Ausrichten und Vorspannen von Trägern, Rahmen, Stützen.
• Anlagen- & Rohrleitungsbau: Positionieren von Rohrsträngen, Gestellen und Baugruppen während der Montage.
• Maschinen- & Formenbau: Spannen von Werkzeugträgern, Fixieren von Maschinenteilen beim Einbau.
• Schweiß- & Vorrichtungsbau: Einspannen und Halten von Komponenten in Vorrichtungen bis zum endgültigen Verschweißen.
• Montagebaustellen: Temporäres Verspannen von Konstruktionen, Abfangen von Bauteilen in definierten Positionen.

Durch den kompakten Hebel und das robuste eignet sich der Zurrzug besonders für beengte Einbausituationen und den mobilen Einsatz im Montage- oder Servicefahrzeug.

Unterschiede der Varianten und technische Kennwerte

Der DELTA Hebelzug mit Zurrhaken wird in zwei Leistungsstufen angeboten. Beide Varianten nutzen jeweils einen Kettenstrang und unterscheiden sich in Zurrkraft und typischen Einsatzbereichen.

Bei der Auswahl sind vor allem erforderliche Zurrkraft, die Geometrie der Anschlagpunkte sowie die geplante Betriebsart (Ziehen, Richten, Vorspannen) zu berücksichtigen. Für reine Hebeaufgaben oder normgerechte Ladungssicherung sind andere Geräte aus dem DELTA-Programm zu wählen.

Häufige Fehler bei Planung und Einsatz

Damit der Hebelzug mit Zurrhaken sicher genutzt werden kann, müssen typische Fehler bei Auswahl und Anwendung vermieden werden:

• Verwechslung mit Hebezeug: Der Zurrzug ist kein Hebezeug. Freihängendes Heben von Lasten ist unzulässig und führt zu einem Verstoß gegen die bestimmungsgemäße Verwendung.
• Verwendung zur Ladungssicherung: Trotz Angabe einer Zurrkraft ist der Zurrzug nicht als Ladungssicherungsgerät nach Straßentransportnormen zugelassen und darf nicht anstelle normgerechter Zurrketten eingesetzt werden.
• Unzureichende Zurrpunkte: Einhängen an nicht geprüften oder zu schwachen Strukturen (z. B. dünne Bleche, Rohrleitungen) kann zu Ausbrüchen und Versagen des Systems führen.
• Schrägzug und ungünstige Geometrie: Schräg verlaufende Zurrkette oder ungünstige Anschlagwinkel führen zu höheren Bauteilbelastungen als berechnet.
• Verdrillte oder geknickte Zurrkette: Eine verwundene Kette kann im Kettenrad blockieren und ruckartige Lastspitzen verursachen – vor dem Spannen ist die Kette gerade auszurichten.
• Missachtung der Kettenfreilaufschaltung: Wird zum Positionieren nicht die Freilauffunktion genutzt, sondern unter Last gezogen, steigt der Verschleiß und der Bedienaufwand erheblich.
• Fehlende regelmäßige Prüfung: Unterlassene Sicht- und Funktionsprüfungen durch eine befähigte Person erhöhen das Risiko von Bauteilversagen.

Eine anwendungsrichtige Auslegung, die Auswahl geeigneter Anschlagpunkte und eine konsequente Prüf- und Wartungsstrategie sind entscheidend für einen sicheren Einsatz des Zurrzuges.

Sicherheitsaspekte und Normen

Der DELTA Hebelzug mit Zurrhaken ist konstruktiv auf hohe Betriebssicherheit ausgelegt und erfüllt die Anforderungen der europäischen Maschinenrichtlinie 2006/42/EG. Er wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung ausgeliefert.

• Maschinenrichtlinie 2006/42/EG: Basis für Konstruktion, Sicherheit und Dokumentation des Zurrzuges.
• Sichere Bedienung: Betrieb nur durch unterwiesenes Personal; keine Personenbeförderung, keine Überlast, keine Stoß- oder Ruckbelastungen.
• Prüfungen: Wiederkehrende Prüfungen durch eine befähigte Person gemäß Gefährdungsbeurteilung; Dokumentation der Prüfergebnisse im Prüfbuch oder in digitalen Systemen.
• Umgebungsbedingungen: Einsatz in typischen Industrieumgebungen; bei stark korrosiven oder extremen Bereichen sind ggf. angepasste Geräte (z. B. Spezialbeschichtungen) zu wählen.
• Abgrenzung zu Ladungssicherungsmitteln: Für die Sicherung von Ladung im Straßen-, Schienen- oder Seeverkehr sind normgerechte Zurrketten und Spannratschen nach EN 12195 zu verwenden – der Hebelzug mit Zurrhaken ersetzt diese nicht.

Nur die Kombination aus normgerechter Ausführung, bestimmungsgemäßem Gebrauch und dokumentierten Prüfungen gewährleistet einen sicheren und wirtschaftlichen Einsatz des DELTA Hebelzuges mit Zurrhaken.

Passende Ergänzungsartikel & Systemlösungen von DELTA

Für ein durchgängiges Systemkonzept lässt sich der Hebelzug mit Zurrhaken mit weiteren Produkten aus dem DELTA-Programm kombinieren – angefangen bei klassischen Hebelzügen über Stirnradkettenzüge bis hin zu passenden Laufkatzen.

• DELTA Hebelzug Yellow – universeller Hebelzug zum Heben, Ziehen und Spannen, ideal als Ergänzung, wenn neben dem Zurren auch echte Hebeaufgaben anfallen.
• DELTA Stirnradkettenzug Yellow – klassischer Handkettenzug für vertikale Hebeaufgaben an Trägern, Portalkranen oder festen Aufhängepunkten.
• DELTA Laufkatze Yellow oder DELTA Laufkatze RED (Hand- oder Haspelfahrwerk) – zur Realisierung verfahrbarer Anschlagpunkte auf I- und H-Trägern.
• DELTA Alu-Portalkrane – mobile Tragstrukturen für den Einsatz von Hebelzügen, Kettenzügen und Zurrzügen an wechselnden Arbeitsplätzen.
• Anschlagmittel wie Rundschlingen, Hebebänder und Kettengehänge – passend dimensioniert zur jeweiligen Anwendung und zum verwendeten Hebezeug.
