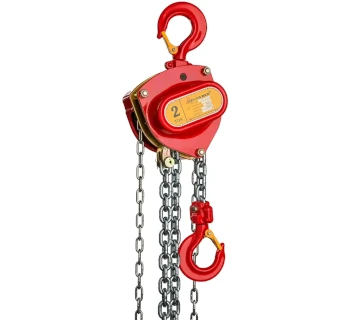

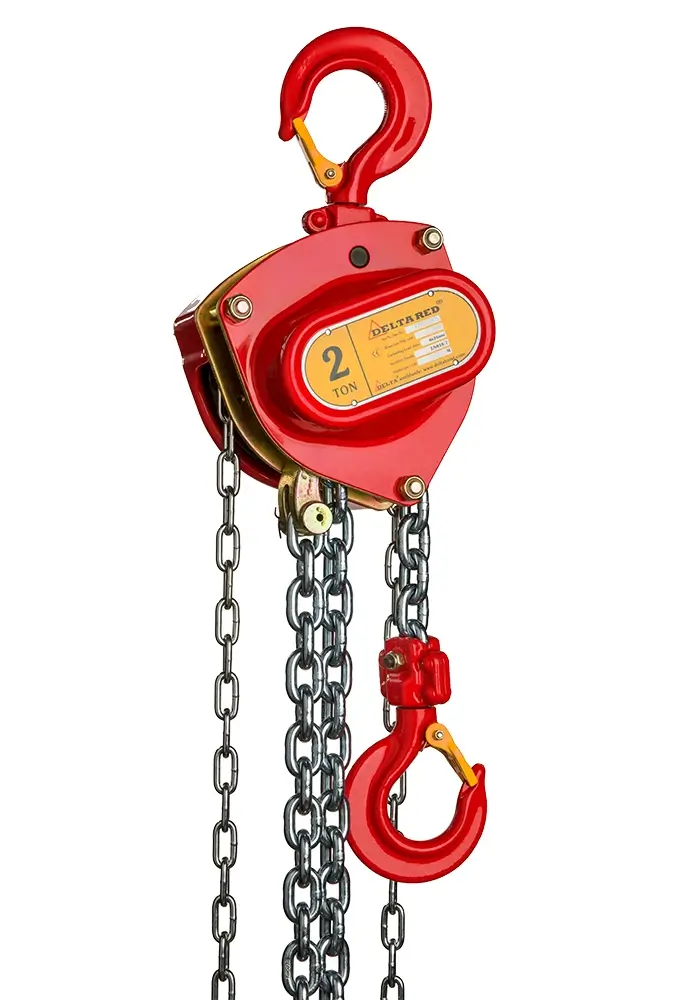

DELTA Flaschenzug RED

Der DELTA Flaschenzug RED ist ein hochwertiger, manuell betriebener Stirnradflaschenzug für professionelle Hebeaufgaben in Industrie, Handwerk und Wartung. Ein hochfestes Doppelgehäuse, ein stabiles Zahnradgetriebe und korrosionsbeständige Rollenlager sorgen für einen langlebigen und zugleich leichtgängigen Betrieb.

• Tragfähigkeit von ca. 0.15 bis 20.0 t (je nach Ausführung, höhere Kapazitäten bis 50.0 t verfügbar).
• Standard-Hubhöhen von 3.0 m, 6.0 m und 10.0 m, Sonderhubhöhen auf Anfrage.
• Wartungsfreundliches Design: Bremse und Getriebe sind gut zugänglich.
• Doppelgehäuse aus Stahl schützt vor Staub, Feuchtigkeit und Stoßbelastungen.
• Kupferbepuderte Bremsscheibe mit hochwertiger Beschichtung für hohe Bremsleistung.
• Hochfeste Lastkette und legierte Haken mit Sicherheitsverriegelung.
• Ausgelegt nach Maschinenrichtlinie 2006/42/EG mit CE-Kennzeichnung (inkl. Dokumentation).

Einsatzbereiche des DELTA Flaschenzug RED

Der Flaschenzug RED eignet sich für alle Hebeaufgaben, bei denen Lasten sicher, präzise und ohne elektrische Energie bewegt werden sollen. Typische Einsatzbereiche sind:

• Industrie & Produktion: Heben von Bauteilen, Formen, Werkzeugen an Fertigungs- und Montagelinien.
• Werkstatt & Instandhaltung: Motorenwechsel, Aggregateverbau, Wartungsarbeiten an Maschinen.
• Stahl- & Metallbau: Ausrichten und Positionieren von Trägern, Stahlkonstruktionen und Baugruppen.
• Anlagenbau & Montage: Einheben von Pumpen, Ventilen, Getrieben und Armaturen.
• Lager & Logistik: Punktuelles Heben von Palettenaufsätzen, Gitterboxen oder Einheiten an Kranbahnen.

In Kombination mit einer Laufkatze lässt sich der Flaschenzug RED als verfahrbare Ein-Kran-Lösung auf I- und H-Trägern nutzen – ideal, wenn Lasten nicht nur gehoben, sondern auch horizontal verfahren werden müssen.

Unterschiede der Varianten

Der DELTA Flaschenzug RED ist in mehreren Varianten und Traglaststufen erhältlich. Die wichtigsten Unterschiede betreffen Tragfähigkeit, Hubhöhe und Aufhängungsart.

Für die Auswahl der passenden Variante sind insbesondere maximale Last, erforderliche Hubhöhe, Trägerprofil und die gewünschte Art des Verfahrens (stationär oder laufend) zu berücksichtigen.

Häufige Fehler bei Auswahl und Einsatz

In der Praxis treten immer wieder typische Fehler auf, die zu erhöhtem Verschleiß oder sogar Sicherheitsrisiken führen können. Die wichtigsten Punkte:

• Falsche Tragfähigkeit gewählt: Häufig wird der Flaschenzug zu knapp dimensioniert. Es muss immer die höchste mögliche Last inkl. Lastaufnahmemittel und eventueller zusätzlicher Kräfte (z. B. durch Schrägzug) berücksichtigt werden.
• Ungeeignete Hubhöhe: Zu geringe Hubhöhe führt dazu, dass die Last nicht auf die benötigte Position gehoben werden kann oder die Handkette am Boden schleift.
• Schrägzug statt senkrechtem Heben: Das Heben mit schräg stehender Lastkette führt zu Überlastung der Haken, erhöhtem Verschleiß und kann zum Versagen der Aufhängung führen.
• Verdrehte oder geknickte Lastkette: Eine verwundene Lastkette kann in das Kettenrad „einlaufen“ und blockieren. Vor jedem Hub ist die kettenführende Strecke zu kontrollieren.
• Unsachgemäße Aufhängung: Das Einhängen an ungeeigneten Strukturen (z. B. Rohrleitungen, dünnen Profilen oder provisorischen Anschlagpunkten) ist unzulässig. Es sind geprüfte Anschlagpunkte zu verwenden.
• Fehlende regelmäßige Prüfung: Flaschenzüge sind als Arbeitsmittel in regelmäßigen Intervallen von einer befähigten Person zu prüfen (mindestens jährlich oder nach Vorgabe der betrieblichen Gefährdungsbeurteilung).

Werden diese Punkte beachtet, steigern sich die Verfügbarkeit des Flaschenzuges und die Sicherheit im Betrieb deutlich.

Sicherheitsaspekte und relevante Normen

Der DELTA Flaschenzug RED ist konstruktiv auf ein hohes Sicherheitsniveau ausgelegt. Grundlage sind europäische Normen und gesetzliche Vorgaben.

• EN 13157 – Krane, Sicherheit, handbetriebene Krane: regelt Anforderungen an Handkettenzüge, Hebelzüge und Handfahrwerke, u. a. in Bezug auf Tragfähigkeit, Stabilität, Bremsen und Kennzeichnung.
• Maschinenrichtlinie 2006/42/EG: der Flaschenzug RED wird mit CE-Konformitätserklärung, Prüfzeugnis und Betriebsanleitung ausgeliefert. Damit ist die rechtssichere Verwendung im EU-Bereich gewährleistet.
• Sichere Bedienung: Heben nur mit geschlossener Sicherheitsfalle am Haken, keine Personenbeförderung, keine Überlastung oberhalb der angegebenen WLL (Working Load Limit).
• Umgebungseinflüsse: Für stark korrosive Umgebungen oder Ex-Bereiche sind ggf. spezielle Ausführungen (z. B. INOX oder funkenarme Varianten) zu wählen – der Standard-RED ist für typische Industrieumgebungen ausgelegt.
• Wartung und Prüfung: Sichtkontrolle vor jedem Einsatz (Haken, Kette, Gehäuse, Beschriftung) sowie wiederkehrende Prüfungen nach Herstellerangaben und den nationalen Arbeitsschutzvorschriften.

Eine konsequente Beachtung dieser Regeln reduziert das Risiko von Lastabstürzen, Personenschäden und ungeplanten Stillständen erheblich.
