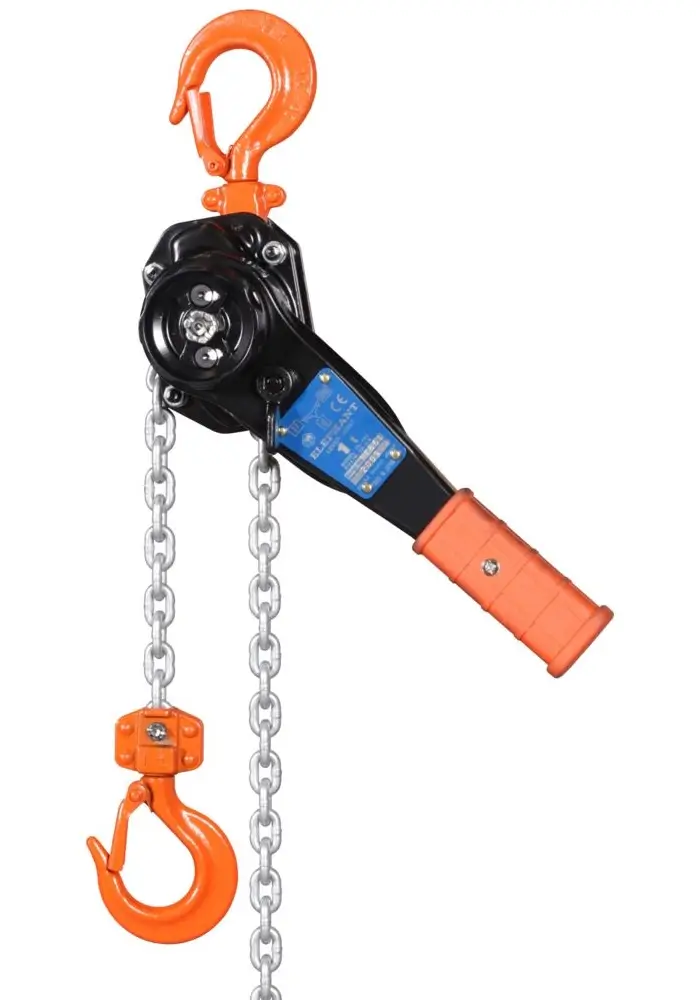

Elephant Ratschzug YA

Elephant Ratschzug YA – robuster Hebelzug für professionelle Einsätze

Der Elephant Ratschzug YA ist ein hochwertiger Hebelzug aus japanischer Fertigung für anspruchsvolle Hebe-, Zieh-, Spann- und Zurraufgaben – selbst unter rauen Umgebungsbedingungen. Das verwindungssteife Stahlgehäuse mit elektrolytisch abgeschiedenem schwarzem Finish und galvanisch beschichteten Seitenplatten, Ritzeln, Sperrklinken und Federn sorgt für hervorragenden Korrosionsschutz und eine lange Lebensdauer.

Kugelgelagerte Getriebeteile, ein fein verzahntes Ratschenrad und der gummierte, geriffelte Handhebel ermöglichen eine sehr leichte Bedienung bei geringen Handkräften. Der integrierte Freilauf mit automatischer Bremsfunktion vereinfacht das Voreinstellen der Lastkette und erhöht die Bedienersicherheit.

Aufbau und Funktionsprinzip des Ratschzuges YA

Der Ratschzug YA arbeitet als mechanischer Kettenhebelzug mit Lastdruckbremse. Über den Handhebel wird ein mehrstufiges Getriebe angetrieben, das die Lastkette über eine Kettennuss bewegt. Die Last wird von einer selbsttätig wirkenden Lastdruckbremse in jeder gewünschten Position gehalten.

• Verwindungssteifes Stahlgehäuse mit formstabilen Seitenplatten und massiver Getriebehaube – nimmt Stoß- und Biegemomente sicher auf.
• Kugelgelagerte Ritzel, Zahnräder und Antriebswelle – sorgen für einen reibungsarmen Lauf und geringe Handkräfte.
• Elektrolytisch schwarzes Gehäusefinish sowie galvanische Beschichtung von Seitenplatten, Sperrklinken und Federn – hoher Korrosionsschutz.
• Vernickelte Bremsscheibe und Sperrad – beständig gegen Feuchtigkeit und aggressive Atmosphären.
• Galvanisch verzinkte Hochfest-Lastkette (Festigkeit in Güteklasse 10 vergleichbar) – hohe Verschleißfestigkeit bei kompakten Abmessungen.
• Automatische Bremsung im Freilauf – fällt eine Last in die Kette, greift die Bremse selbsttätig und verhindert unkontrolliertes Absacken.
• Neu gestaltete Trag- und Lasthaken mit verstärkten Spitzen und Stegen als Stütze für die Hakensicherung – erhöht die Betriebssicherheit.
• Fein verzahntes Ratschenrad – bei 0.8 t bis 1.0 t arretiert die Klinke alle 16.5°, bei 1.6 t bis 9.0 t alle 14.0°, ideal für millimetergenaues Positionieren.

Über den Umschaltmechanismus kann zwischen Heben, Senken und Freilauf gewechselt werden. Im Freilauf lässt sich die Lastkette leicht per Hand durchziehen, zum Arbeiten wird die Bremse automatisch aktiviert.

Technische Kenndaten & Varianten des Elephant YA

Der Ratschzug YA ist in Tragfähigkeiten von 250 kg bis 9000 kg erhältlich. Standardmäßig werden Hubhöhen von 1.5 m geliefert; Ausführungen mit 3.0 m, 4.5 m und 6.0 m Hub stehen für alle Tragfähigkeiten zur Verfügung.

Kleinere Ausführungen mit 250 kg, 500 kg und 800–1000 kg Tragfähigkeit besitzen entsprechend kleinere Bauhöhen und geringere Handkräfte. Die kompakte Bauweise macht den Ratschzug ideal für den mobilen Einsatz auf Baustellen, in Werkstätten und im Anlagenbau.

Einsatzbereiche des Elephant Ratschzug YA

Der YA-Ratschzug ist ein universell einsetzbares Handhebezeug für Montage, Instandhaltung und Anlagenbau. Er kann in nahezu jeder Richtung und Lage eingesetzt werden – zum Heben, Ziehen, Spannen und Zurren.

• Montage- und Stahlbau – Ausrichten und Positionieren von Stahlträgern, Aggregaten und Baugruppen.
• Maschinen- und Anlagenbau – Heben und Verschieben von Maschinen, Werkzeugen, Formen und Komponenten.
• Schiffbau und Werften – Zurren von Sektionen, Ausrichten von Bauteilen, Ziehen von Wellen und Komponenten in engen Räumen.
• Offshore- und Hafenbetrieb – Arbeiten in korrosiver Umgebung, wo die korrosionsgeschützten Oberflächen des YA klare Vorteile bieten.
• Instandhaltung und Service – mobiles Werkzeug für Reparatur- und Wartungsarbeiten, auch in beengten und schwer zugänglichen Bereichen.
• Zurr- und Spannaufgaben – Vorspannen und Sichern von Konstruktionen, temporären Abstützungen oder Hilfskonstruktionen.

Durch die robuste Konstruktion und den hohen Korrosionsschutz eignet sich der Elephant YA besonders für anspruchsvolle industrielle Anwendungen mit hoher Schaltspielzahl und wechselnden Einsatzorten.

Unterschiede der Varianten & Auswahlkriterien

Die Varianten des Ratschzuges YA unterscheiden sich vor allem in Tragfähigkeit, Hubhöhe, Bauhöhe und der Auslegung der Lastkette. Für die Produktauswahl sind folgende Kriterien wichtig:

• Tragfähigkeit – Last inkl. Anschlagmittel, dynamischer Anteile und Sicherheitszuschläge bestimmen die erforderliche Nennlast (z.B. 1000 kg, 1600 kg, 3200 kg, 6300 kg oder 9000 kg).
• Hubhöhe – Standard sind 1.5 m; für Montage oder Baustellen mit größerem Höhenversatz sind Ausführungen mit 3.0 m, 4.5 m oder 6.0 m Hub sinnvoll.
• Bauhöhe – insbesondere in niedrigen Räumen oder unter Kranträgern ist die Bauhöhe H entscheidend für die Einsatzmöglichkeit.
• Kettenstränge – höhere Tragfähigkeiten (6.3 t und 9.0 t) werden über zwei bzw. drei Kettenstränge realisiert; dies beeinflusst ebenfalls die Bauhöhe und das Gerätegewicht.
• Umgebung – bei stark korrosiver Umgebung (Offshore, Chemie, Feuchtigkeit) spielt der erweiterte Korrosionsschutz des YA (schwarzes Finish, verzinkte und vernickelte Bauteile) seine Vorteile aus.
• Bedienkonzept – dank Freilauf und fein verzahnter Ratsche ist der YA ideal für häufige Richtarbeiten und präzises Positionieren.

In Flottenkonzepten wird der Elephant YA oft als Premium-Hebelzug neben einfacheren Standardmodellen eingesetzt, wenn Langlebigkeit, Korrosionsschutz und präzise Bedienung im Vordergrund stehen.

Häufige Fehler bei Auswahl und Anwendung

Auch bei einem robusten Hebezeug wie dem Elephant YA können falsche Auswahl oder Handhabung zu Sicherheitsrisiken oder Geräteschäden führen:

• Überlastung – Einsatz oberhalb der Nenntragfähigkeit (z.B. falsche Einschätzung der Last oder zusätzliche Schrägzuganteile) kann zu bleibenden Verformungen an Haken, Kette oder Gehäuse führen.
• Schrägzug – große Neigungswinkel der Lastkette erhöhen die tatsächliche Belastung und sind zu vermeiden; bevorzugt ist senkrechtes Heben.
• Falsche Hubhöhe – eine zu geringe Hubhöhe führt dazu, dass der Ratschzug am Anschlag arbeitet oder die Last nicht hoch genug angehoben werden kann.
• Ungeeignete Anschlagmittel – falsche oder beschädigte Anschlagketten, Gurte oder Schlingen beeinträchtigen das Gesamtsystem und können zu Lastabsturz führen.
• Mangelnde Kettenpflege – fehlende Reinigung, Schmierung und Sichtprüfung der Lastkette erhöht Verschleiß und Bruchrisiko.
• Freilauf unsachgemäß genutzt – Arbeiten im Freilauf oder nicht korrekt eingerasteter Hebelbetrieb können zu unerwarteten Bewegungen führen.
• Fehlende Dokumentation – keine oder unvollständige Prüf- und Wartungsnachweise erschweren die Beurteilung der Einsatzfähigkeit.

Eine Einweisung des Bedienpersonals, klare Betriebsanweisungen und regelmäßige Unterweisungen reduzieren diese Fehlerquellen erheblich.

Sicherheitsaspekte & Normen

Der Ratschzug YA ist ein Handhebezeug mit Lastdruckbremse und unterliegt den einschlägigen Sicherheits- und Prüfvorschriften für Hebezeuge. Bei Planung und Einsatz sind insbesondere folgende Punkte zu beachten:

• Normen & Standards – Auslegung und Betrieb nach gängigen Regeln für Handhebezeuge (z.B. EN 13157) sowie den nationalen Vorschriften. Die verwendete Lastkette erfüllt hohe Anforderungen (z.B. DIN 5684); der Hersteller fertigt nach ISO 9001.
• Persönliche Schutzausrüstung – mindestens Sicherheitsschuhe, Schutzhandschuhe und Schutzbrille; bei über Kopf geführten Lasten zusätzlich Kopfschutz.
• Prüfung und Wartung – vor jeder Benutzung Sichtprüfung von Haken, Gehäuse, Kette und Bedienorganen; regelmäßige wiederkehrende Prüfungen durch befähigte Personen sind Pflicht.
• Lastbereich – Last nie über Personen führen; Aufenthaltsverbot im Gefahrenbereich unter schwebenden Lasten strikt einhalten.
• Keine eigenmächtigen Änderungen – das Anschweißen von Teilen an Haken oder Gehäuse, unsachgemäße Reparaturen oder der Einsatz nicht originaler Ersatzteile sind unzulässig.
• Umgebungsbedingungen – Einsatzbereich hinsichtlich Temperatur, Feuchtigkeit und Medien (z.B. Chemikalien) beachten; bei extremen Bedingungen ggf. Herstellerfreigabe einholen.

Eine vollständige Betriebsanleitung mit Sicherheitshinweisen, Prüfintervallen und Inspektionskriterien ist vom Betreiber zu beachten und dem Bedienpersonal zugänglich zu machen.
