DELTA Elektrischer Kettenzug SG

Produktbeschreibung

Der DELTA Elektrokettenzug SG ist eine wirtschaftliche Lösung zum sicheren Heben und Transportieren von Lasten in industriellen Anwendungen. Er ist für 400 V / 50-60 Hz / 3-Phasen ausgelegt und vereinzelt auch für 230 V / 50 Hz / 1-Phase verfügbar.

Der SG ist in unterschiedlichen Ausführungen erhältlich: stationär mit Aufhängehaken, als Variante mit Rollfahrwerk oder als Ausführung mit Elektrofahrwerk. Zusätzlich kann der Elektrokettenzug optional mit einer Funkfernsteuerung ausgestattet werden, um die Bedienung ortsungebunden zu ermöglichen.

Einsatzbereiche

• Produktion und Fertigung: wiederkehrende Hebevorgänge, Materialbereitstellung, Handling von Bauteilen.
• Montage: Positionieren von Komponenten an Arbeitsplätzen und Montageinseln.
• Wartung und Instandhaltung: Heben/Abstützen von Aggregaten und Maschinenkomponenten.
• Lager und Logistik: Be- und Entladevorgänge sowie Umsetzen von Lasten innerhalb von Arbeitsbereichen.
• Kranbahn-/Trägerbetrieb: in Kombination mit Rollfahrwerk oder Elektrofahrwerk für horizontales Verfahren.

Unterschiede der Varianten

• Tragfähigkeit: Ausführungen von 0.25 t bis 15 t (abhängig von Typ).
• Hubgeschwindigkeit: je nach Ausführung 1-Gang oder 2-Gang (Haupt- und Feinhub).
• Aufhängung: Aufhängehaken (stationär) oder Ausführung mit Rollfahrwerk bzw. mit Elektrofahrwerk.
• Spannungsvarianten: überwiegend 400 V, vereinzelt 230 V (modellabhängig).

Sicherheitsaspekte & Normen

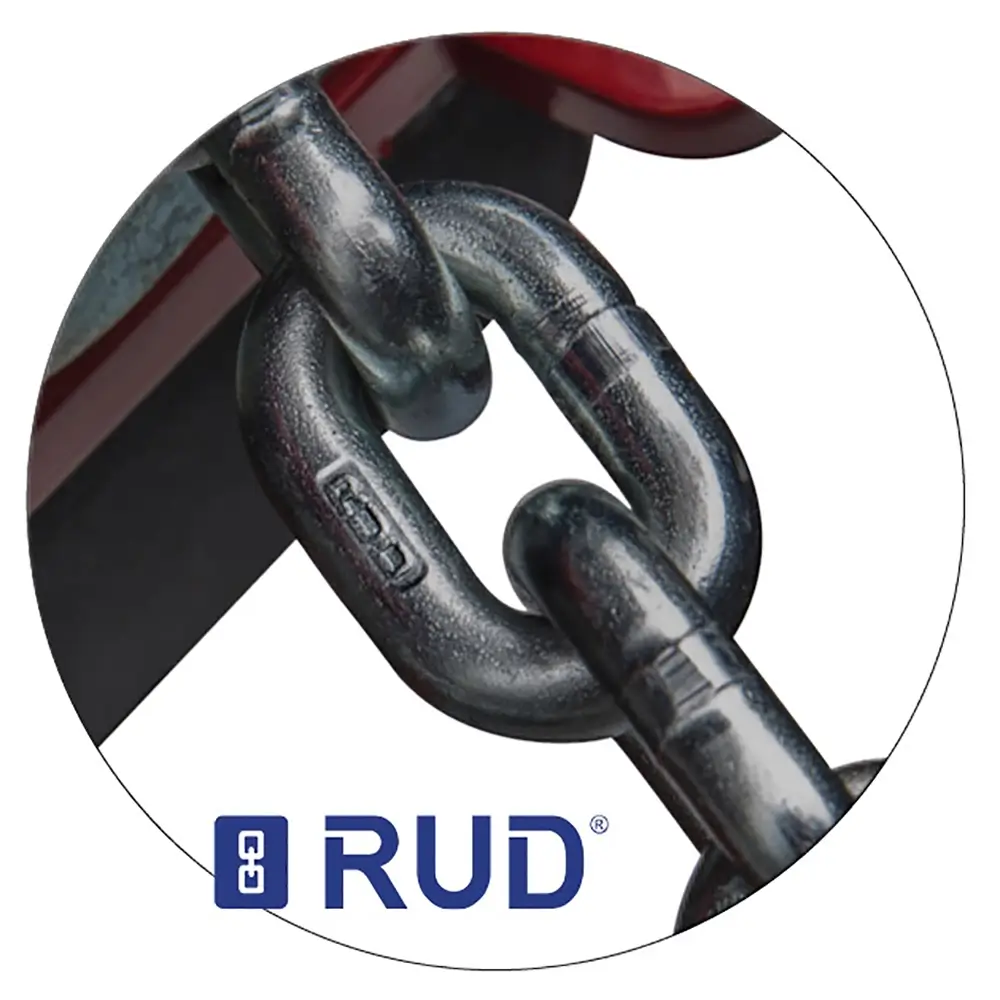

Die Lastkette ist als Lastkette nach EN 818-7 angegeben. Der Elektrokettenzug ist als Güterlasttyp beschrieben und darf nicht zum Heben von Personen verwendet werden.

Für den Schutz im Betrieb sind Endschalter (oben/unten) genannt sowie eine extern einstellbare Rutschkupplung als Überlastschutzkomponente. Die Schutzart ist mit IP55 (Gehäuse) und IP65 (Steuerschalter) angegeben. Zudem erfüllt das Gerät die Maschinenrichtlinie 2006/42/EG.

Ausstattung

• Robustes Aluminium-Gehäuse für industrielle Anwendungen.
• Schwenkbarer Lasthaken mit Hakensicherung.

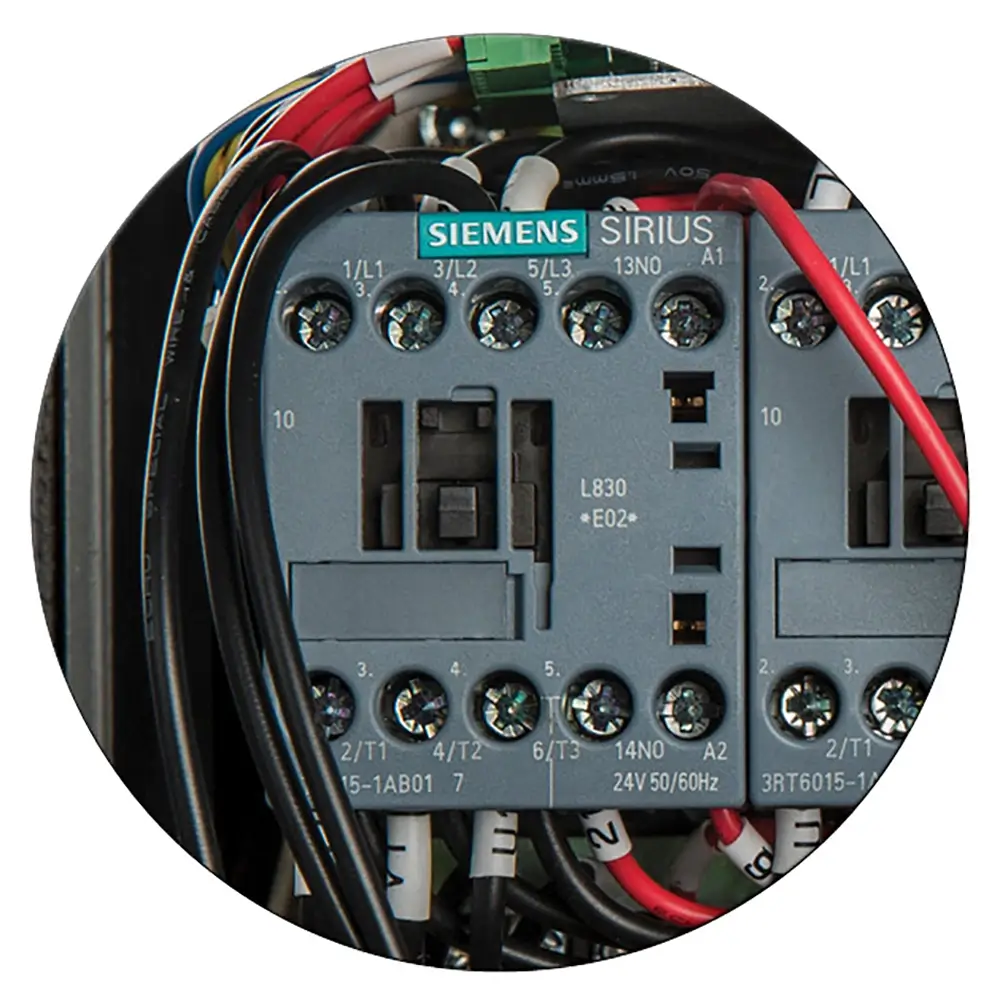

• 24 V Schützsteuerung mit SIEMENS-Relais inkl. Hauptschütz.

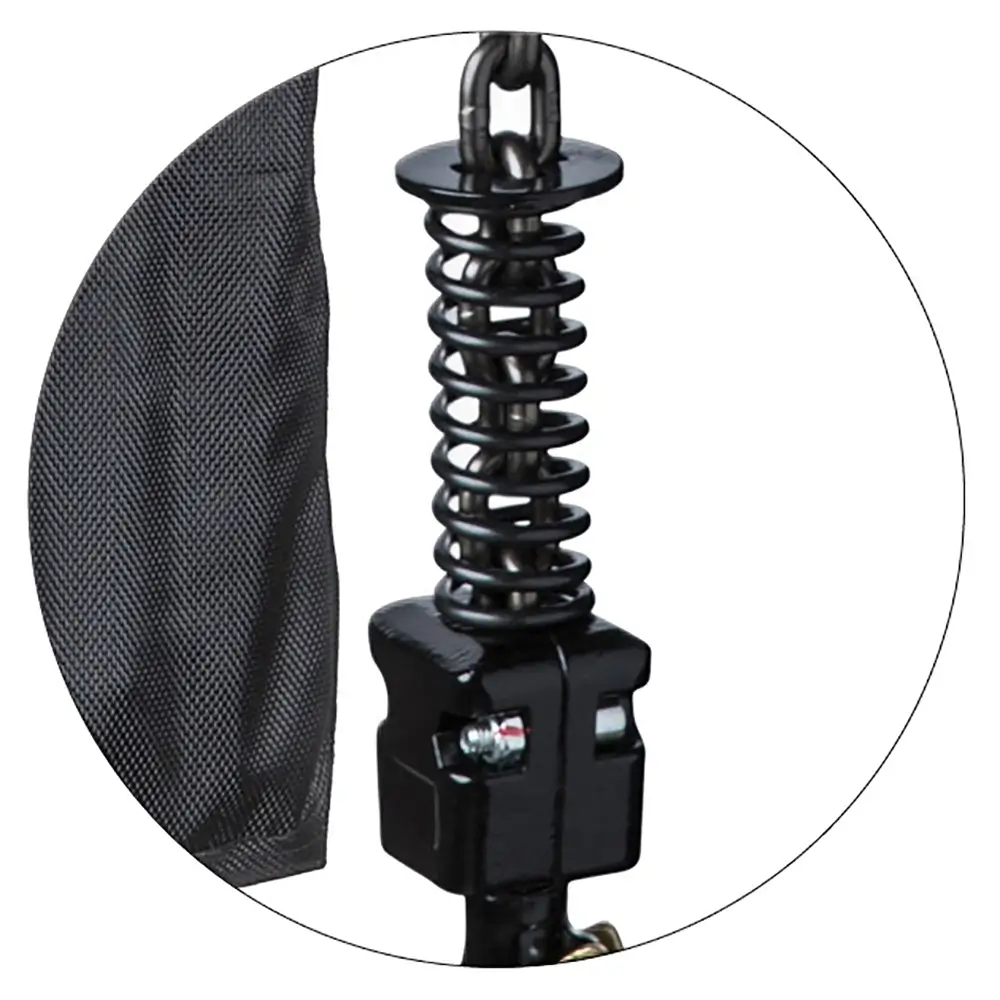

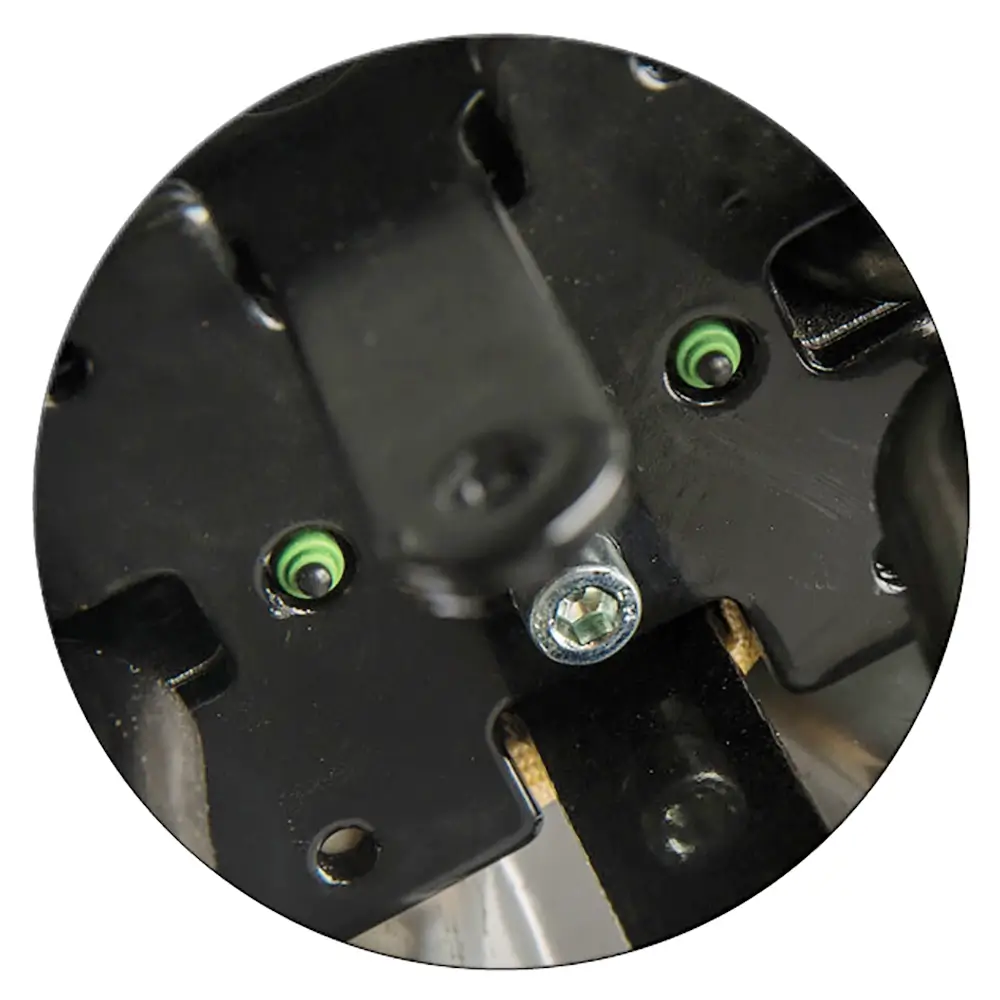

• Mikro-Endschalter und gedämpfter Endanschlag (als Features genannt).

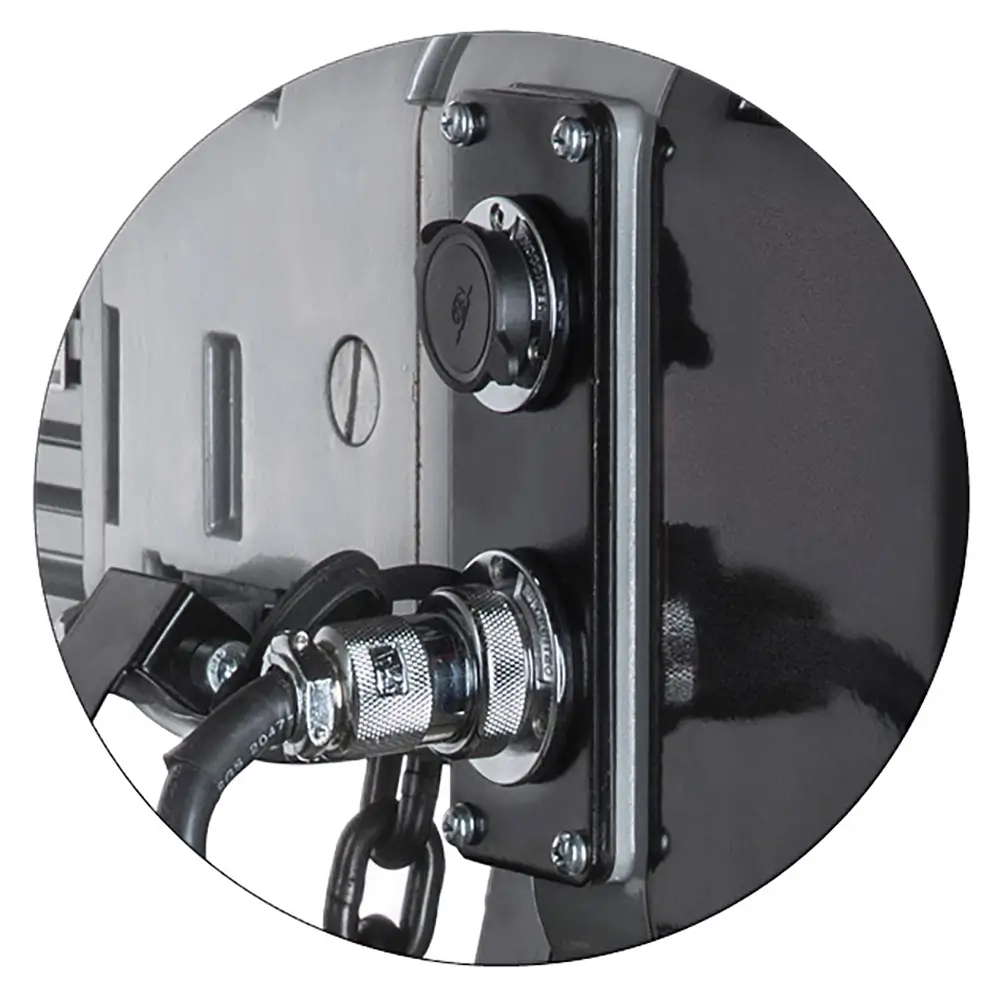

• Plug&Play-Steckverbindungen (als Feature genannt).
• Permanent geschmiertes Getriebe für reibungslosen und geräuscharmen Betrieb.

Montagehinweise

Die auf der Typenseite genannten Plug&Play-Steckverbindungen unterstützen eine schnelle Anbindung von Komponenten, z. B. beim Einsatz der optionalen Funkfernsteuerung.

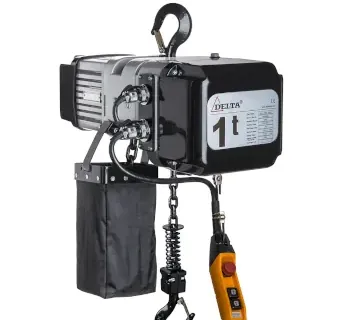

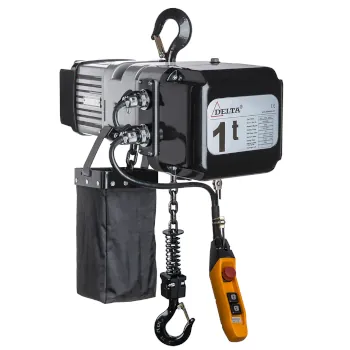

Produktabbildung

Funkfernsteuerung (optional)

Die optionale Funkfernsteuerung erhöht die Flexibilität bei der Bedienung, da der Elektrokettenzug ortsungebunden aus Distanz gesteuert werden kann und nicht durch die Länge eines Steuerkabels limitiert ist. Der Empfänger wird per Plug & Play über eine Steckverbindung angeschlossen und ein Wechsel zurück auf eine kabelgebundene Steuerflasche ist jederzeit möglich.

• Reichweite bis 100 m in offenen Räumen für ortsungebundene Steuerung.
• Plug & Play: Empfänger per Steckverbindung einfach in die Buchse des Steuerkabels einstecken.
• Schneller Wechsel zwischen Funk und kabelgebundener Steuerflasche möglich.
• Kompatibel mit stationären Elektrokettenzügen sowie mit Hebezeugen mit Elektrofahrwerk (Auf/Ab bzw. Auf/Ab/Links/Rechts).
• Auswahl für 1 oder 2 Geschwindigkeiten.
• Montage des Empfängers über Bolzenverbindung kundenseitig am Fahrwerk oder Elektrokettenzug.
• Sender batteriebetrieben mit 2 AA-Batterien; leicht und robust.
• Not-Aus am Sender für zusätzliche Sicherheit.

Artikel-Nr.	Anzahl Kettenzüge	Anzahl Empfänger	Funktion	Geschwindigkeiten	Eigengewicht
SG.RC.0201	1	2	Auf/Ab	1	1 kg
SG.RC.0202	1	2	Auf/Ab	2	1 kg
SG.RC.0401	1	4	Auf/Ab/Links/Rechts	1	1 kg
SG.RC.0402	1	4	Auf/Ab/Links/Rechts	2	1 kg

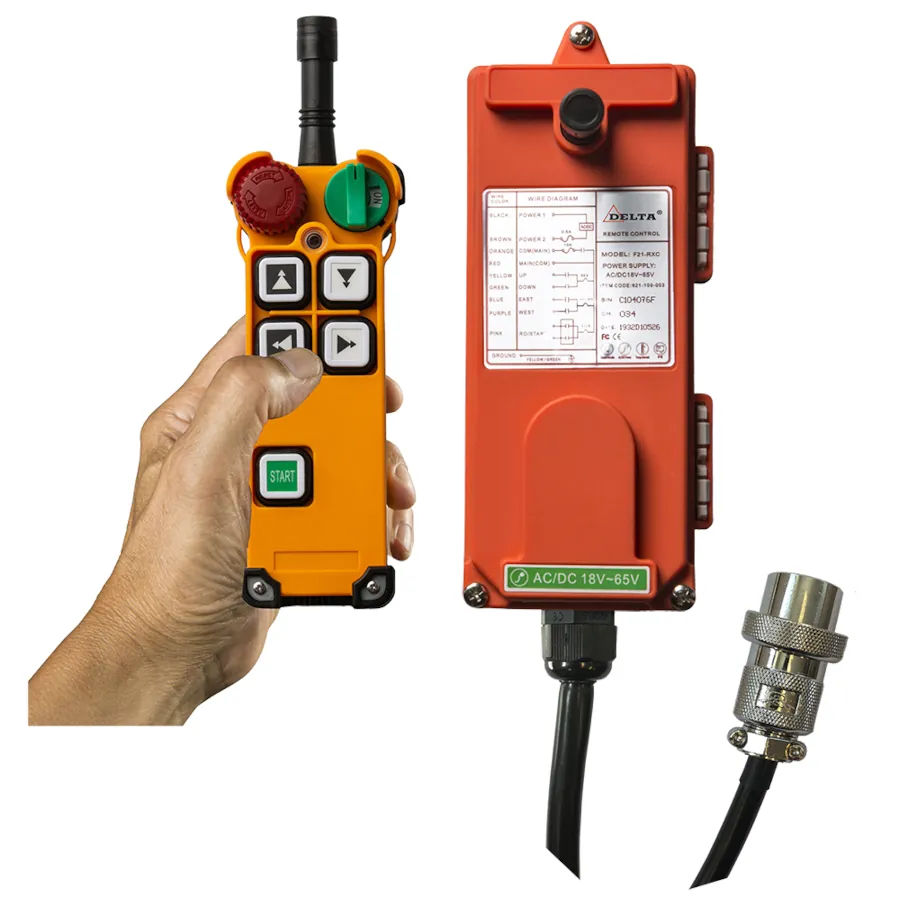

SG.RC.0201 + .0202

SG.RC.0401 + .0402

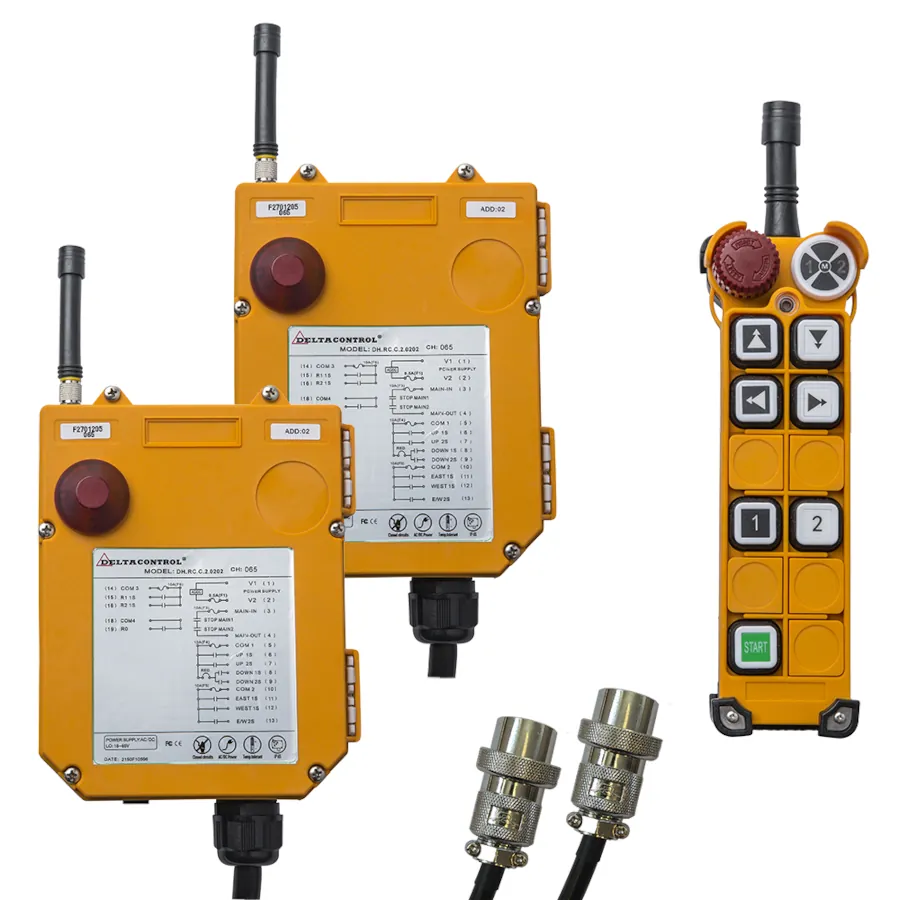

Zentrale Funkfernsteuerung (optional)

Als Alternative ist eine Zentral-Funkfernsteuerung verfügbar, mit der zwei Elektrokettenzüge gleichzeitig oder im Wechsel bedient werden können. Das Set besteht aus einem Sendeteil und zwei Empfängern.

Artikel-Nr.	Anzahl Kettenzüge	Anzahl Empfänger	Funktion	Geschwindigkeiten	Eigengewicht
SG.RC.C.2.0201	2	2	Auf/Ab	1	3.2 kg
SG.RC.C.2.0202	2	2	Auf/Ab	2	3.2 kg
SG.RC.C.2.0401	2	4	Auf/Ab/Links/Rechts	1	3.2 kg
SG.RC.C.2.0402	2	4	Auf/Ab/Links/Rechts	2	3.2 kg
SG.RC.C.4.0201	4	2	Auf/Ab	1	6.1 kg
SG.RC.C.4.0202	4	2	Auf/Ab	2	6.1 kg
SG.RC.C.4.0401	4	4	Auf/Ab/Links/Rechts	1	6.1 kg
SG.RC.C.4.0402	4	4	Auf/Ab/Links/Rechts	2	6.1 kg

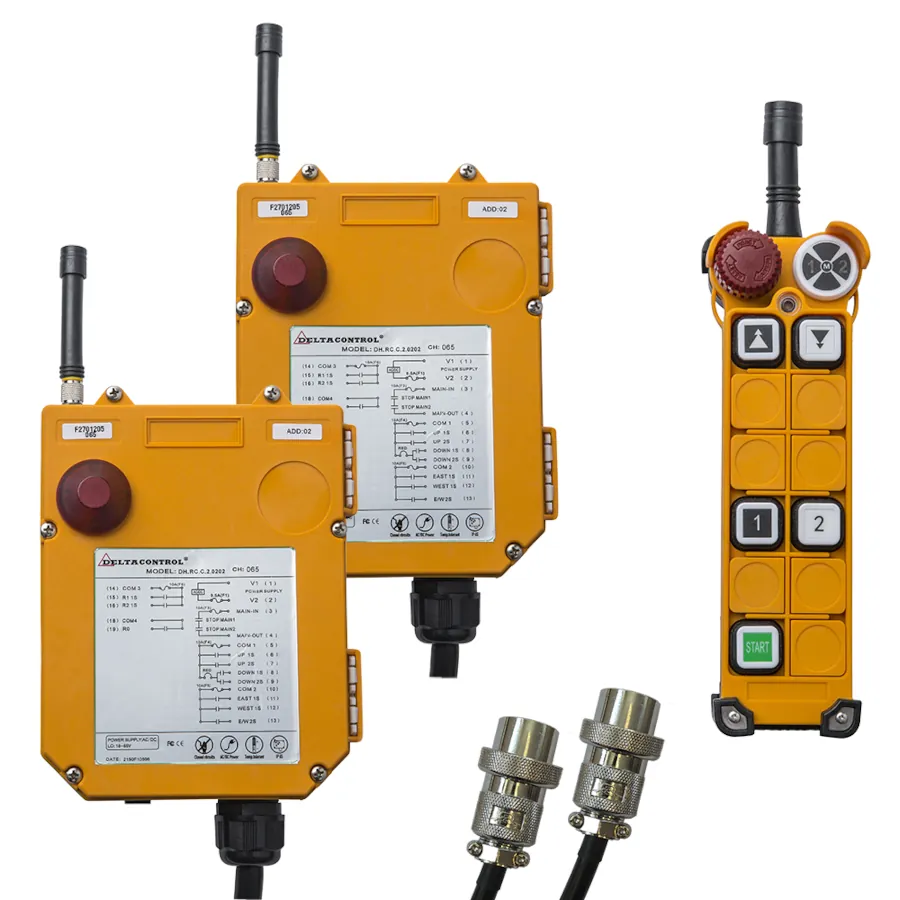

SG.RC.C.2.0201 + .0202

SG.RC.C.2.0401 + .0402

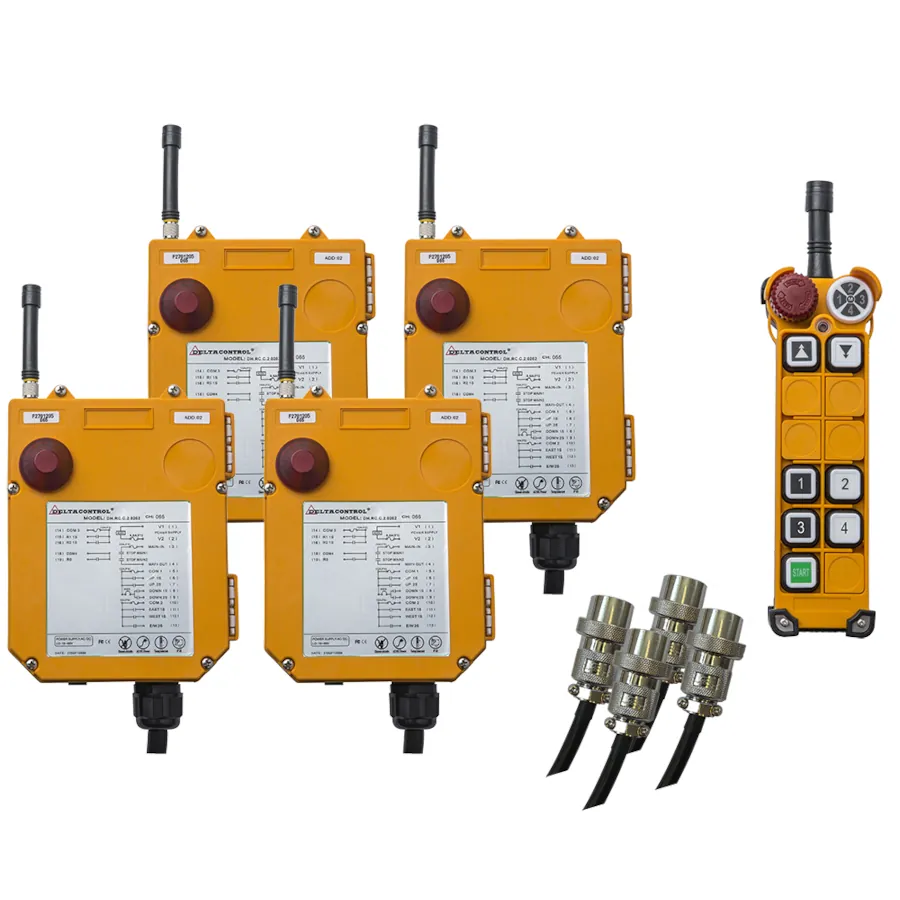

SG.RC.C.4.0201 + .0202

SG.RC.C.4.0401 + .0402

Passende Artikel/Zubehör

• Funkfernsteuerung: ortsungebundene Bedienung mit Plug&Play-Anschluss (optional).
• Rollfahrwerk: manuelles Verfahren des Hebezeugs entlang von Trägern (anwendungsabhängig).
• Elektrofahrwerk: motorisiertes Verfahren für häufige Fahrbewegungen und längere Wege (anwendungsabhängig).
• DELTA Elektrokettenzug mit Akkubetrieb: Alternative für Einsatzorte ohne Stromanschluss (modellabhängig).
