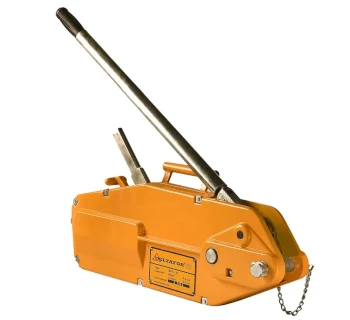

DELTA Seilzug mit Alugehäuse DC25

Der Seilzug mit Alugehäuse DC25 von DELTA ist ein tragbarer Drahtseilzug nach dem Prinzip eines Greifzugs für Hebe- und Zugarbeiten im Montage-, Industrie- und Baugewerbe. Das Seil wird von Klemmbacken gegriffen, vorwärts befördert und in jeder Position sicher gehalten, während das kompakte Aluminiumgehäuse hohe Korrosionsbeständigkeit bei geringem Eigengewicht bietet. Der DC25 ist wahlweise als Grundgerät oder im Set mit 20 m Drahtseil in mehreren Tragfähigkeiten von 800 kg bis 5400 kg erhältlich.

Produktübersicht

Der Seilzug DC25 arbeitet mit einem Parallelklemmensystem, bei dem das Drahtseil zwischen Klemmbacken mit großer Kontaktfläche geführt wird und dadurch eine hohe Zugkraftübertragung bei minimalem Seilverschleiß erreicht. Ein abnehmbarer Lastbolzen ermöglicht die Aufnahme eines Ösenhakens, Seilstropps, Hebebandes oder einer Rundschlinge, wodurch sich das Gerät flexibel in bestehende Anschlagmittelkonzepte integrieren lässt.

• Mehrzweck-Seilzug zum Heben, Ziehen, Spannen und Sichern von Lasten.
• Bedienhebel (Hebelrohr) im Lieferumfang enthalten, für ergonomische Handbetätigung.
• Seilzug wahlweise ohne Seil oder komplett mit 20 m Spezialdrahtseil.
• Kompaktes, hochfestes, korrosionsfreies Aluminiumgehäuse für mobilen Einsatz.
• Geeignet für horizontale, vertikale und schräge Zugrichtungen.
• Ausgelegt nach Maschinenrichtlinie 2006/42/EG mit CE-Konformität.

Konstruktive Merkmale

Die Konstruktion des DC25 ist auf hohe Betreibersicherheit, zuverlässige Kraftübertragung und einfache Wartung ausgelegt.

• Gehäuse aus korrosionsgeschütztem Aluminiumguss mit integrierten Tragepunkten.
• Parallel-Klemmbackensystem mit großer Kontaktfläche für sicheren Seildurchzug.
• Beidseitige Seileinführung für variable Aufstellung und lange Hubwege.
• Abnehmbarer Lastbolzen zur schnellen Anpassung des eingesetzten Anschlagmittels.
• Rückstell- und Bedienhebel mit sicherer Verriegelung für den Richtungswechsel (Heben / Senken / Lösen).
• Ausgelegt für spezielle Drahtseile mit passendem Seildurchmesser je Traglast.

Technische Daten

Einsatzbereiche & Vorteile

Der DELTA DC25 ist ein universeller Mehrzweck-Seilzug für Bau, Montage, Instandhaltung, Veranstaltungstechnik und Industrie, bei denen Lasten über längere Strecken gezogen, gehoben oder gespannt werden müssen.

• Leicht, einfach und sicher zu bedienen – ideal für mobilen Einsatz auf Baustellen.
• Korrosionsfreies Aluminiumgehäuse mit hoher Lebensdauer auch im Außenbereich.
• Parallelklemmensystem mit großer Kontaktfläche für sichere Kraftübertragung.
• Große Hub- und Zuglängen durch praktisch unbegrenzte Seillänge.
• Flexibler Seilabgang ermöglicht Arbeiten in jeder Zugrichtung.
• Abnehmbarer Lastbolzen für schnelle Anpassung an unterschiedliche Anschlagmittel.
• Mechanischer Handbetrieb ohne externe Energiequelle – unabhängig und sofort einsatzbereit.

Montage- und Sicherheitshinweise

Für den sicheren Betrieb des Seilzugs DC25 sind geeignete Anschlagpunkte, korrekt dimensionierte Drahtseile und die Einhaltung der zulässigen Tragkraft zwingend erforderlich.

• Nur zugelassene Drahtseile mit passendem Durchmesser und ausreichender Bruchkraft verwenden.
• Seilverlauf gerade und ohne Knicke führen, Seil regelmäßig auf Drahtbrüche und Verformungen prüfen.
• Anschlagpunkte (z. B. Ösen, Traversen, Anker) statisch auf die maximale Zugkraft auslegen.
• Bedienhebel stets vollständig einrasten lassen, vor Richtungswechsel Last entlasten.
• Seilzug nicht zum Personentransport einsetzen und Stoßbelastungen vermeiden.
• Regelmäßige Sicht- und Funktionsprüfungen gemäß Betriebsanleitung durchführen.
