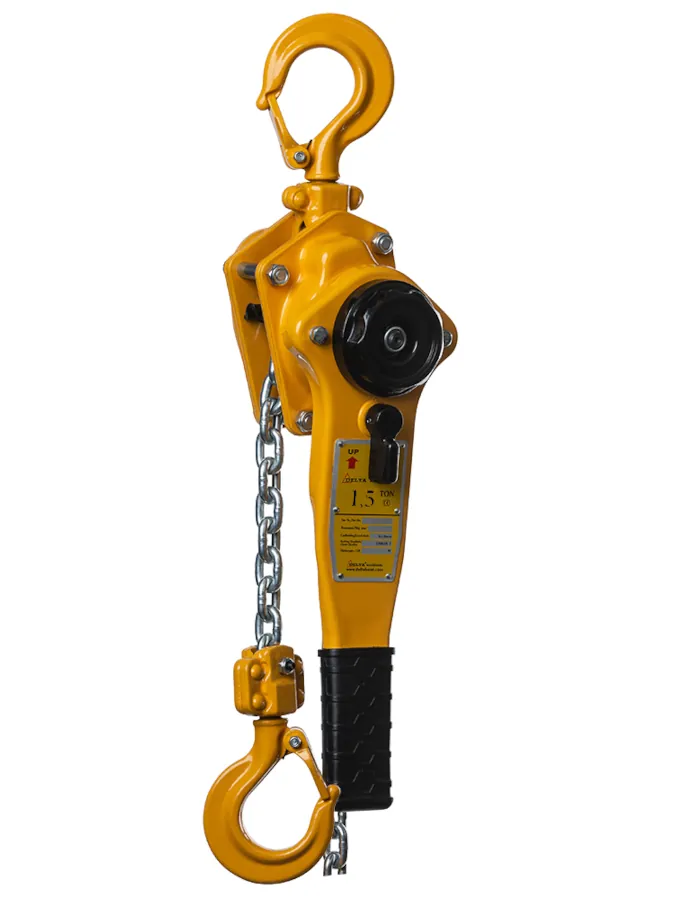

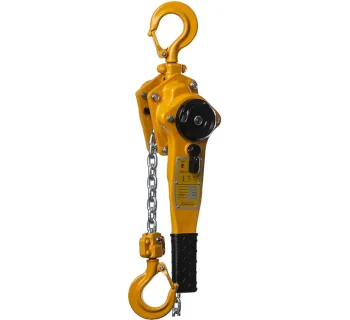

DELTA Hebelzug Yellow

Der DELTA Hebelzug Yellow ist ein vielseitiger Ratsch-Hebelzug zum Heben, Ziehen und Spannen von Lasten in Industrie, Handwerk und Instandhaltung. Ein hochfestes Doppelgehäuse, ein präzises Stirnradgetriebe und eine optimierte Lastkettenführung sorgen für einen langlebigen, leichtgängigen und sicheren Betrieb.

• Tragfähigkeit je nach Ausführung von 0.75 bis 9.0 t.
• Standard-Hubhöhen von 1.5 m und 3.0 m, Sonderhubhöhen auf Anfrage.
• Wartungsfreundliches Design: Bremse und Getriebe sind leicht zugänglich.
• Getriebe geführt von hochwertigen Lagern für ruhigen Lauf.
• Kettenfreilaufschaltung zum schnellen Positionieren der Lastkette ohne Last.
• Ergonomischer Hebel mit rutschfestem Gummigriff für komfortable Bedienung.
• Messpunkte an Trag- und Lasthaken zur einfachen Kontrolle von Verschleiß und Überlast.
• Ausgelegt nach Maschinenrichtlinie 2006/42/EG mit CE-Dokumentation.

Einsatzbereiche des DELTA Hebelzuges Yellow

Der Hebelzug Yellow wird überall dort eingesetzt, wo Lasten kontrolliert bewegt oder gehalten werden müssen und keine elektrische Energie zur Verfügung steht oder bewusst darauf verzichtet werden soll.

• Montage & Anlagenbau: Ausrichten, Spannen und Positionieren von Aggregaten, Rohrleitungen, Gestellen.
• Stahl- & Metallbau: Richten, Vorspannen und Fügen von Trägern, Rahmen und Baugruppen.
• Werkstatt & Instandhaltung: Heben und Ziehen von Motoren, Getrieben, Maschinenteilen.
• Lager & Umschlag: Justieren von Lasten beim Einbau, Fixieren von Maschinen beim Transport.
• Bau & Montagebaustellen: Temporäre Hebe- und Zuglösung an Trägern, Gerüsten oder Portalkranen.

Durch seine kompakte Bauform eignet sich der Hebelzug Yellow besonders gut für beengte Einbausituationen und als mobiles Hebezeug im Servicefahrzeug oder auf der Baustelle.

Unterschiede der Varianten und technische Kennwerte

Der DELTA Hebelzug Yellow wird in mehreren Tragfähigkeiten angeboten. Neben der Traglast unterscheiden sich insbesondere Kettenabmessungen, Kettenstränge, Kraftaufwand und das Eigengewicht.

Im DELTA-Programm ist der Hebelzug Yellow als Standard-Hebelzug positioniert. Darüber angesiedelt ist der DELTA Hebelzug RED als Premium-Variante mit zusätzlichen Ausstattungsmerkmalen, während spezielle Aufgaben z. B. im Alu-Hebelzug oder im Hebelzug mit Zurrhaken abgebildet werden.

Häufige Fehler bei Auswahl und Verwendung

Falsche Auslegung oder unsachgemäßer Einsatz eines Hebelzuges führt schnell zu erhöhtem Verschleiß oder sogar Gefährdungen. Typische Fehler sind:

• Tragfähigkeit zu knapp gewählt: Nur das Eigengewicht der Last wird betrachtet, nicht aber Anschlagmittel, Zusatzlasten oder dynamische Einflüsse (Ruckbelastungen).
• Schrägzug anstatt senkrechtem Zug: Falsche Anschlagpunkte oder Geometrien führen zu Schrägzug, wodurch Haken, Lastkette und Aufhängung überlastet werden.
• Verdrillte oder geknickte Lastkette: Eine verwundene Kette kann im Kettenrad blockieren und ruckartig anlaufen – daher Kette vor jedem Hub vollständig aushängen und gerade ausrichten.
• Fehlende Nutzung der Kettenfreilaufschaltung: Wird die Lastkette unter Last „gezogen“ statt mit der Freilauffunktion vorzujustieren, steigt der Verschleiß und die Bedienung wird unnötig schwer.
• Ungeeignete Aufhängepunkte: Improvisierte Anschlagpunkte (Rohrleitungen, dünnwandige Profile) sind unzulässig – erforderlich sind geprüfte Anschlagpunkte oder geeignete Kranstrukturen.
• Verwechslung mit Zurrzug: Der Hebelzug mit Zurrhaken ist als Zurrzug nicht zum Heben von Lasten gedacht; ein Einsatz als Hebezeug wäre unzulässig.
• Unterlassene Prüfungen: Fehlende oder unregelmäßige Prüfungen durch eine befähigte Person erhöhen das Risiko von Schäden und Ausfällen erheblich.

Eine fachgerechte Auswahl, die richtige Anschlagtechnik und dokumentierte Prüfungen sind wesentliche Voraussetzungen für einen sicheren und wirtschaftlichen Betrieb des DELTA Hebelzuges Yellow.

Sicherheitsaspekte und relevante Normen

Als Handhebezeug unterliegt der DELTA Hebelzug Yellow klaren gesetzlichen und normativen Anforderungen. Wichtige Grundlagen sind:

• Maschinenrichtlinie 2006/42/EG: Der Hebelzug wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung geliefert und erfüllt damit die grundlegenden Anforderungen an Sicherheit und Gesundheitsschutz.
• EN 13157 – Krane, Sicherheit, handbetriebene Krane: Diese Norm legt Sicherheitsanforderungen für Hebelzüge, Handkettenzüge und Handfahrwerke fest, einschließlich mechanischer Festigkeit, Bremsen, Bedienelementen, Prüfungen und Kennzeichnung.
• Lastkette nach EN 818-7 (bzw. vergleichbarer Norm): stellt Qualität, Festigkeit und Maßhaltigkeit der Rundstahlkette sicher.
• Bedienung: Keine Personenbeförderung, keine Überschreitung der WLL (Working Load Limit), keine Stoß- oder Ruckbelastungen, Haken nur mit geschlossener Sicherheitsfalle verwenden.
• Prüfung & Dokumentation: Regelmäßige wiederkehrende Prüfungen (mindestens jährlich oder gemäß Gefährdungsbeurteilung) durch eine befähigte Person, inklusive Prüfprotokoll.
• Umgebungsbedingungen: Für Einsatzfälle in korrosiven oder explosionsgefährdeten Bereichen sind spezielle Ausführungen (z. B. funkenarmes oder Edelstahlgerät) vorzusehen; der Standard-Yellow ist für typische Industrieumgebungen ausgelegt.

Die konsequente Beachtung dieser Vorgaben minimiert das Risiko von Lastabstürzen, Personenschäden und ungeplanten Anlagenstillständen.

Passende Ergänzungsartikel & Systemlösungen von DELTA

Für ein schlüssiges Hebesystem lässt sich der Hebelzug Yellow ideal mit weiteren DELTA-Produkten kombinieren. So entstehen komplette Lösungen zum Heben, Ziehen und Positionieren von Lasten.

• DELTA Stirnradkettenzug Yellow – klassischer Handkettenzug für vertikale Hebeaufgaben; der Hebelzug Yellow ergänzt ihn bei Zug- und Spannaufgaben.
• DELTA Hebelzug mit Zurrhaken Yellow – speziell als Zurrzug für das Spannen und Sichern von Lasten konzipiert (nicht zum Heben geeignet).
• DELTA Laufkatzen (Hand- und Haspelfahrwerk RED) – verfahrbare Anschlagpunkte auf I- und H-Trägern, mit denen sich der Hebelzug bzw. ein Stirnradkettenzug entlang einer Kranbahn bewegen lässt.
• DELTA Alu-Portalkrane – mobile Tragstrukturen für Hebelzüge und Kettenzüge, ideal für Wartungsplätze und flexible Montageorte.
• Anschlagmittel wie Rundschlingen, Hebebänder und Kettengehänge – entsprechend der erforderlichen Tragfähigkeit und Anschlagart auszuwählen.
