Wampfler Service-Set

Das Service-Set von Conductix-Wampfler ist ein praxisorientiertes Ersatzteil- und Ergänzungsset für das Kastenschleifleitungssystem Xline Programm 0843. Es ist für den Serviceeinsatz vorgesehen und bündelt typische Ersatzteile sowie ausgewählte Optionsbauteile, damit bei Wartung, Instandhaltung und Störungsbehebung die wichtigsten Komponenten direkt verfügbar sind.

Im Gegensatz zu einzelnen Ersatzteilen ist dieses Set darauf ausgelegt, den Servicewagen sinnvoll auszustatten. Das ist besonders vorteilhaft in Anwendungen mit Hallenkranen, Werkstattkranen, Montagekranen und vergleichbaren linearen Energiezuführungen, bei denen ein schneller Zugriff auf typische Verschleiß- und Ergänzungsteile die Stillstandszeiten deutlich reduzieren kann.

Das Set gehört innerhalb der Xline-Systemlogik zu den Wartungs- und Service-Sets und ist für die Verwendung im Umfeld von Montage, Instandhaltung, wiederkehrender Prüfung und Serviceeinsätzen gedacht. Es eignet sich deshalb besonders für Betreiber, Servicetechniker und Instandhaltungsabteilungen, die ein modulares Ersatzteilkonzept für das Xline-System vorhalten möchten.

Produktbeschreibung

Das Service-Set ist kein einzelnes Ersatzteil, sondern ein vorkonfiguriertes Servicepaket für typische Arbeiten an der Xline-Kastenschleifleitung. Im laufenden Betrieb entstehen Wartungs- und Serviceaufgaben vor allem dort, wo mechanische Verbindungen, Kontaktbauteile, Beschriftungen oder Abschluss- und Verbindungskomponenten geprüft, ersetzt oder ergänzt werden müssen.

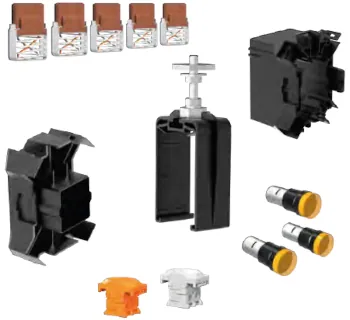

Das Set kombiniert dafür mehrere Bauteilgruppen, die im Servicealltag häufig benötigt werden. Dazu zählen Schienenhalter, Klemmen-Sets, Upgrade-Sets für den 5. Pol, Phasenkontroll-LEDs, Aufkleber-Sets, eine Endkappe, zwei Verbinderkappen Schleifleitungsprofil sowie eine Montageanleitung. Durch diese Zusammenstellung eignet sich das Set sowohl für geplante Instandhaltung als auch für ungeplante Serviceeinsätze.

Besonders im Standardkranbereich ist das sinnvoll, weil das Xline-System als modulares Kastenschleifleitungssystem aufgebaut ist. Werden passende Servicekomponenten gebündelt bereitgehalten, lassen sich typische Eingriffe strukturiert vorbereiten und viele Einzelpositionen müssen nicht erst separat zusammengestellt werden.

Einsatzbereiche

• Hallen-Brückenkrane in Werkstatt- und Produktionsbereichen
• Werkstattkrane und Montagekrane
• Hebezeuge mit Xline-Energiezuführung
• Servicefahrzeuge und Instandhaltungswagen für die Betreuung von Xline-Anlagen
• Industrielle Innenbereiche sowie witterungsgeschützte Außenbereiche innerhalb der Systemgrenzen

Technische Beschreibung

Das Service-Set ist ein komplettes Ersatzteil-Set für den Servicewagen mit ergänzenden Ersatzteilen und Optionsbauteilen für das Xline Programm 0843. Es dient nicht der Grundmontage einer Neuanlage, sondern der Bereitstellung servicekritischer Komponenten für Wartung, Nachrüstung und Reparatur im Bestand.

Durch die enthaltenen Bauteile deckt das Set mehrere typische Arbeitssituationen ab. Mit den Klemmen-Sets können Verbindungen im System erneuert werden, die Upgrade-Sets 5. Pol unterstützen die Aufrüstung eines 4-poligen Stromabnehmers auf eine 5-polige Ausführung, und die Phasenkontroll-LEDs ermöglichen die Nachrüstung der Endeinspeisung zur Visualisierung der Phasenspannungen.

Lieferumfang

Der Lieferumfang des Service-Sets ist eindeutig beschrieben und umfasst folgende Bestandteile.

Praxisnutzen im Service

Das Set ist besonders sinnvoll für Betreiber, die ein einsatzbereites Servicepaket im Fahrzeug oder in der Instandhaltung bereithalten möchten. Dadurch stehen häufig benötigte Teile direkt zur Verfügung, ohne dass vor dem Einsatz einzelne Komponenten zusammengesucht werden müssen.

• Serviceorientierte Zusammenstellung für typische Xline-Einsätze
• Schneller Zugriff auf häufig benötigte Ersatz- und Ergänzungsteile
• Geeignet für vorbeugende Wartung und Störungsbeseitigung
• Unterstützt strukturierte Ersatzteilbevorratung im Servicewagen
• Sinnvolle Kombination aus Verschleiß-, Kennzeichnungs- und Nachrüstteilen

Montage- und Servicehinweise

Die im Set enthaltenen Bauteile werden entsprechend ihrer jeweiligen Funktion im Xline-System verwendet. Für Servicearbeiten ist besonders wichtig, dass Arbeiten an elektrischen Bauteilen nur im spannungslosen Zustand durchgeführt werden und die einschlägigen Sicherheitsregeln eingehalten werden.

Bei Verbindungsarbeiten ist zu beachten, dass die Klemmen im Xline-System für den einmaligen Gebrauch bestimmt sind. Werden sie demontiert, dürfen sie nicht wiederverwendet werden. Für den Serviceeinsatz ist genau das ein praktischer Vorteil des Sets, weil passende Ersatzklemmen bereits enthalten sind.

• Nur durch qualifiziertes Fachpersonal montieren oder austauschen
• Arbeiten an elektrischen Komponenten nur im spannungslosen Zustand durchführen
• Klemmen nach Demontage nicht wiederverwenden
• PE-Markierung und Einbaulage im System konsequent beachten
• Typenschilder, Prüfplaketten und Warnhinweise nach Servicearbeiten wieder korrekt anbringen

Sicherheitsaspekte und Normen

Das Service-Set selbst ist ein Zubehör- und Ersatzteilpaket, wird aber im Umfeld eines elektrischen Energiezuführungssystems eingesetzt. Deshalb sind bei seiner Verwendung die sicherheitsrelevanten Vorgaben des Xline-Systems und der Gesamtanlage maßgeblich.

• DIN VDE 0105-100 / EN 50110-1: relevant für das sichere Arbeiten an elektrischen Anlagen im spannungslosen Zustand
• DIN VDE 0100-410 / IEC 60364-4-41: relevant für Schutz durch Abstand in der Gesamtanlage
• DIN EN 60204-32: relevant für die elektrische Ausrüstung von Kranen und die Einbindung des Systems in Krananwendungen
• EN 60204-1: relevant für Prüfungen wie die Isolationswiderstandsprüfung im Maschinenkontext
• IP2X: das Xline-System ist für Einsatzbereiche vorgesehen, in denen diese Schutzart ausreichend ist

Im praktischen Einsatz bedeutet das: Service- und Austauschkomponenten müssen immer systemgerecht eingebaut, die elektrische Sicherheit anschließend geprüft und die mechanische Funktion des Systems kontrolliert werden. Insbesondere bei Krananwendungen sind korrekte Montage, Kennzeichnung, Schutzorgan-Auslegung und die Prüfung auf freien Verfahrweg wesentlich.

Wichtige Einsatzgrenzen

Die im Set enthaltenen Komponenten sind für das Xline-System vorgesehen. Damit gelten auch die Einsatzgrenzen des Systems, insbesondere die Verwendung in industriellen Innenbereichen und witterungsgeschützten Außenbereichen, die horizontale Einbaulage sowie die Eignung für Bereiche mit IP2X.

• Nicht für öffentlich zugängliche Bereiche vorgesehen
• Nicht für explosionsgefährdete Bereiche vorgesehen
• Nicht für freie Bewitterung, kondensierende Nässe oder stark staubbelastete Umgebungen des Systems vorgesehen
• Nicht mit nicht freigegebenen Fremdteilen kombinieren
