Wampfler Endeinspeisung

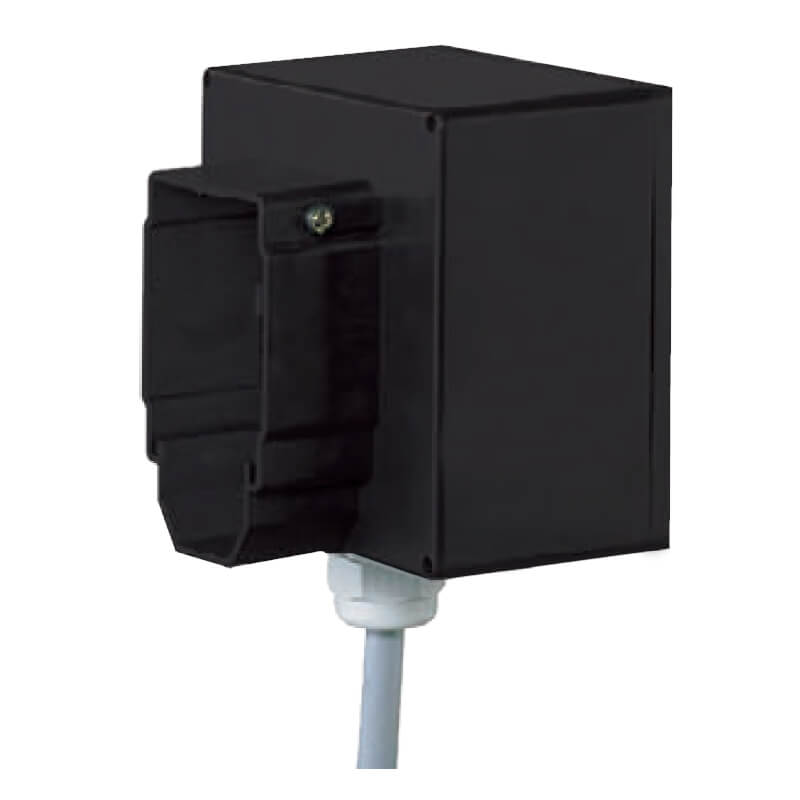

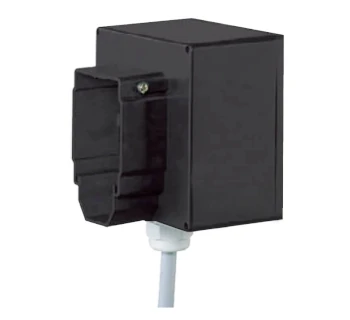

Die Endeinspeisungen für das Kastenschleitleitungssystem 0842 von Conductix-Wampfler dienen zur Energiezuführung am Ende der Schleifleitungsstrecke und stellen die elektrische Verbindung zwischen Zuleitungskabel und mehrpoliger BoxLine 0842 Kastenschleifleitung her.

Sie werden direkt an der Schienenendkappe bzw. am Gehäuseprofil 0842 montiert und sind für verschiedene Systeme (CS, PL, JT, AN) sowie Stromstärken bis 140 A verfügbar.

Typische Ausführungen wie die Endeinspeisung 0842 5P M32 oder End Feed 0842 5P M40 verfügen über integrierte Kabelverschraubungen und sind passend zu den 5-poligen Kastenschleifleitungsprofilen 0842 ausgelegt.

Funktion und Einsatzbereich

Die Endeinspeisung bildet den definierten Speisepunkt am Streckenende der geschlossenen Kastenschleifleitung 0842 und sorgt für eine berührungsgeschützte, wartungsfreundliche Einspeisung der Anlage.

• Anschluss des Zuleitungskabels über metrische Kabelverschraubung (z. B. M32, M40, M50), Zugentlastung und Klemmen im Einspeisungsgehäuse.
• Kontaktierung der Strombänder im Schienenprofil 0842 gemäß System (CS – continuous strip, PL – plug-in, JT – joint clamping, AN – angle clamping).
• Einsatz in Kran- und Förderanlagen, Lagerlogistik, Handling-Systemen, Montage- und Produktionslinien mit bewegten Verbrauchern.
• Geeignet für Innenbereiche und geschützte Außenbereiche gemäß Spezifikation des Systems BoxLine 0842.

Je nach Anlagenkonzept können Endeinspeisungen mit Mittel- oder Transfer-Einspeisungen kombiniert werden, um lange Strecken gleichmäßig zu speisen und Spannungsabfälle zu minimieren.

Konstruktive Merkmale

Die Endeinspeisungen 0842 sind als Systemzubehör exakt auf das Kastenschleifleitungsprogramm BoxLine 0842 abgestimmt und gewährleisten eine hohe Elektro- und Berührungssicherheit.

• Gehäuse in Systemform passend zum 0842-Kastenprofil mit definierter Kontur und fixierbarer Position am Schienenende.
• Mehrpolige Anschlusskammer (z. B. 5-polig) mit Klemmanschlüssen für die Leiter der Zuleitung und für die internen Strombänder der Schleifleitung.
• Varianten für Stromstärken bis 60 A (CS, PL, AN) sowie bis 100 A / 140 A (CS / JT) mit entsprechend ausgelegten Kontaktstücken und Anschlussquerschnitten.
• Ausführungen mit Kabelverschraubungen M32, M40 oder M50 für unterschiedliche Kabeldurchmesser und -querschnitte.
• Hoher Berührungsschutz durch gekapseltes Gehäusedesign nach Systemstandard BoxLine 0842.
• Material und Dichtungskonzept angepasst an den Einsatz im Industrieumfeld und im geschützten Außenbereich.

Montage und Anschluss

Die Montage der Endeinspeisung erfolgt gemäß Montagevorschrift Kastenschleifleitung Programm 0842 und kann in der Regel mit wenigen Arbeitsschritten vorgenommen werden.

• Schienenende vorbereiten, ggf. Endkappe / Verbinderkappe montieren und Einspeisungsgehäuse in die Profilkontur einschieben oder aufsetzen.
• Kabelverschraubung öffnen, Zuleitung einführen, Zugentlastung sicherstellen und Adern gemäß Kennzeichnung an den vorgesehenen Klemmen anschließen.
• Leiter der Strombänder bzw. Anschlussfahnen des Systems (CS, PL, JT oder AN) entsprechend der Pole mit den Einspeiseklemmen verbinden.
• Gehäuse schließen, Verrastungen und Befestigungen kontrollieren und abschließend eine Isolations- und Funktionsprüfung der Anlage durchführen.

Alle Arbeiten dürfen nur von Elektrofachkräften unter Beachtung der VDE- und EN-Normen sowie der Conductix-Wampfler Vorgaben ausgeführt werden.

Technische Daten – Endeinspeisungen Programm 0842 (Auszug)
