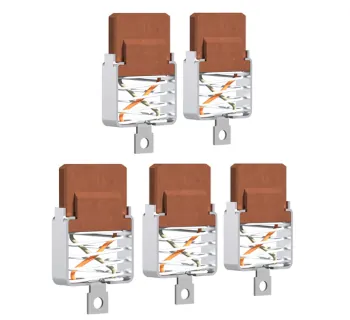

Wampfler Schleifkontakt-Set

Das Schleifkontakt-Set von Conductix-Wampfler ist das passende Ersatzteil-Set für den Stromabnehmer des Kastenschleifleitungssystems Xline. Es dient dem Austausch der verschleißenden Kontaktteile und unterstützt damit die dauerhaft sichere Stromübertragung zwischen Schleifleitung und bewegtem Verbraucher.

Im Xline-System übernehmen die Schleifkontakte die elektrische Kontaktierung der im Isolierprofil geführten Leiterbänder. Sie sind damit funktional entscheidend für die Kontaktgüte, für einen stabilen Betrieb des Stromabnehmerwagens und für eine gleichmäßige Energieübertragung in typischen Hallenkran-Anwendungen, Werkstattkranen, Montagekranen und Hebezeugen.

Das Set ist besonders relevant für Betreiber, Instandhalter und Servicebetriebe, die Verschleißteile im Xline-System planmäßig ersetzen möchten. Dadurch lässt sich die Funktionsfähigkeit des Stromabnehmers erhalten, ohne das komplette Bauteil austauschen zu müssen.

Produktbeschreibung

Das Schleifkontakt-Set ist für den Austausch der im Stromabnehmer eingesetzten Schleifkontakte vorgesehen. Diese Kontaktteile werden im Betrieb mit permanenter Anpresskraft gegen die Leiterbänder gedrückt und übernehmen die eigentliche elektrische Übertragung auf den Stromabnehmer.

Da es sich hierbei um verschleißbeanspruchte Funktionsteile handelt, ist das Schleifkontakt-Set ein typisches Wartungs- und Ersatzteil für Anlagen, die regelmäßig verfahren und dabei elektrische Energie über die Xline-Schleifleitung beziehen. Der gezielte Austausch einzelner Schleifkontakte ist in der Praxis sinnvoll, wenn die Kontaktflächen Verschleiß zeigen oder im Rahmen der Wartung eine vorbeugende Instandhaltung durchgeführt wird.

Für Standardanwendungen im Xline-System ist der Stromabnehmer 4-polig ausgeführt. Das Schleifkontakt-Set ist laut Katalog für 4-/5-polige Stromabnehmer vorgesehen. Bei einer 5-poligen Ausführung ist zusätzlich das passende Upgrade-Set für den fünften Pol erforderlich.

Einsatzbereiche

• Hallen-Brückenkrane in Werkstatt- und Produktionsbereichen
• Werkstattkrane und Montagekrane
• Hebezeuge mit Xline-Energiezuführung
• Industrieanlagen mit geradem Fahrweg und bewegten elektrischen Verbrauchern
• Service- und Wartungseinsätze an bestehenden Xline-Anlagen

Technische Beschreibung

Das Schleifkontakt-Set ist als Ersatzteilsatz für den Stromabnehmer ausgelegt. Die Schleifkontakte arbeiten im Xline-System als gleitende Kontaktstelle zwischen Stromabnehmer und Leiterband und sind damit direkt für die Übertragung der elektrischen Energie verantwortlich.

Die Xline-Schleifleitung ist für eine hohe Kontaktgüte durch die X-Anordnung der Leiterbänder ausgelegt. Der Zustand der Schleifkontakte ist deshalb für die Betriebssicherheit und für eine gleichmäßige Kontaktierung besonders wichtig. Abgenutzte oder beschädigte Schleifkontakte sollten im Rahmen der Wartung ersetzt werden.

Lieferumfang

Der Lieferumfang ist für das Schleifkontakt-Set eindeutig angegeben.

Montagehinweise

Der Austausch der Schleifkontakte ist in der Betriebsanleitung als eigene Demontage- und Instandhaltungsarbeit beschrieben und darf nur durch Fachkräfte erfolgen. Für den Wechsel wird ein Schraubendreher-Satz (Torx) benötigt.

Beim Austausch werden die Befestigungsschraube und die Scheibe gelöst, der bestehende Schleifkontakt entfernt und der neue Schleifkontakt eingesetzt. Beim PE-Kontakt ist zusätzlich das Kontaktblech zu entfernen und nach dem Einsetzen wieder zu montieren. Anschließend wird die Schraube wieder angezogen.

• Austausch nur durch qualifiziertes Fachpersonal durchführen
• Schleifkontakt nur im spannungslosen Zustand wechseln
• Beim PE zusätzlich das Kontaktblech beachten
• Befestigung nach dem Einsetzen wieder sicher verschrauben
• Schleifkontakte im Rahmen der Kranwartung regelmäßig prüfen

Sicherheitsaspekte und Normen

Das Schleifkontakt-Set ist ein Ersatzteil innerhalb eines elektrischen Energiezuführungssystems und muss immer im Zusammenhang mit dem kompletten Xline-System betrachtet werden. Verschlissene oder fehlerhaft montierte Schleifkontakte können die Kontaktqualität verschlechtern und dadurch zu Kontaktproblemen oder erhöhter Erwärmung beitragen.

• DIN VDE 0105-100 / EN 50110-1: relevant für sicheres Arbeiten an elektrischen Anlagen im spannungsfreien Zustand
• DIN EN 60204-32: relevant für die elektrische Ausrüstung von Kranen und den Einsatz des Systems in Krananwendungen
• IP2X: das Xline-System ist für Bereiche vorgesehen, in denen diese Schutzart ausreichend ist

Für den praktischen Einsatz bedeutet das: Der Zustand der Schleifkontakte ist ein wartungsrelevanter Sicherheitsfaktor. Schleifkontakte sollten nicht erst bei Ausfall, sondern regelmäßig im Zuge der vorbeugenden Wartung kontrolliert und bei Bedarf ersetzt werden.

Wichtige Einsatzgrenzen

Das Schleifkontakt-Set ist für den Einsatz im Xline-Kastenschleifleitungssystem bestimmt. Deshalb gelten die systembedingten Einsatzgrenzen der Xline-Anlage, insbesondere der Einsatz im Innenbereich beziehungsweise im witterungsgeschützten Außenbereich, die horizontale Einbaulage und die Verwendung außerhalb des Handbereichs.

• Nicht für explosionsgefährdete Bereiche vorgesehen
• Nicht für freie Bewitterung oder kondensierende Nässe vorgesehen
• Nicht für Umgebungen mit unzulässiger Staub- oder Chemikalienbelastung des Systems vorgesehen
• Nicht als universelles Kontaktteil außerhalb des freigegebenen Xline-Systems verwenden

Praxisvorteile

• Passendes Ersatzteil-Set für den Xline-Stromabnehmer
• Gezielter Austausch der verschleißenden Kontaktteile statt Kompletttausch
• Für 4-/5-polige Stromabnehmer vorgesehen
• 5 Stück im Set für den wartungsorientierten Austausch
• Wichtiger Beitrag zur Erhaltung der Kontaktgüte im System
• Planbare Instandhaltung bei Kran- und Hebezeuganlagen
