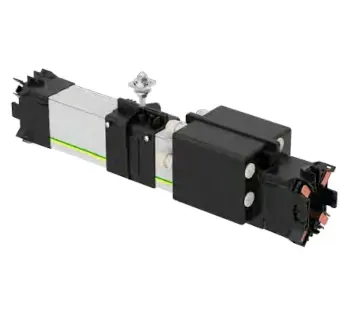

Wampfler Streckeneinspeisung

Die Streckeneinspeisung von Conductix-Wampfler ist die passende Einspeiseeinheit für das Kastenschleifleitungssystem Xline, wenn die elektrische Energie innerhalb der Strecke in das System eingebracht werden soll. Sie ist für 4-polige und 5-polige Anlagen in 63 A oder 80 A erhältlich und wird in typischen Hallenkran-Anwendungen eingesetzt.

Im Unterschied zur Endeinspeisung erfolgt die Einspeisung hier nicht am Anfang oder Ende der Schleifleitung, sondern an einer definierten Stelle innerhalb des Systems. Das ist in der Praxis besonders dann sinnvoll, wenn die Anlagengeometrie, der gewünschte Einspeisepunkt oder die elektrische Auslegung eine mittige oder streckenbezogene Energieeinspeisung erfordern.

Die Streckeneinspeisung ist ein funktional wichtiges Systembauteil, weil sie nicht nur der elektrischen Versorgung dient, sondern die Schleifleitung zusätzlich mechanisch an der Montagestruktur fixiert. Dadurch übernimmt sie im Systemaufbau eine doppelte Aufgabe und ist für die saubere Integration der Xline-Anlage wesentlich.

Produktbeschreibung

Die Streckeneinspeisung ist für industrielle Anwendungen mit geradem Bahnverlauf vorgesehen, bei denen bewegte Verbraucher über das Xline-System mit elektrischer Energie versorgt werden. Typische Einsatzbereiche sind Brückenkrane, Werkstattkrane, Montagekrane und Hebezeuge im Innenbereich sowie im witterungsgeschützten Außenbereich.

Im Gesamtsystem wird die elektrische Energie über die Einspeisung in die Leiterbänder der Schleifleitung eingekoppelt und anschließend über den Stromabnehmer an den bewegten Verbraucher übertragen. Die Streckeneinspeisung ist damit Teil der zentralen Energiezuführung und muss sowohl elektrisch als auch mechanisch korrekt in die Anlage eingebunden werden.

Für Anlagenbauer und Instandhalter ist dieses Bauteil vor allem dann interessant, wenn der Einspeisepunkt nicht am Systemende liegen soll oder wenn die Position der Einspeisung innerhalb der Strecke aus konstruktiven oder elektrischen Gründen günstiger ist. Durch die modulare Xline-Struktur bleibt die Produktauswahl dabei klar und systemgerecht.

Einsatzbereiche

• Hallen-Brückenkrane in Werkstatt- und Produktionsbereichen
• Montagekrane in Industrie und Fertigung
• Hebezeuge mit geradliniger Fahrbewegung
• Industrieanlagen mit bewegten elektrischen Verbrauchern
• Innenbereiche und geschützte Außenbereiche innerhalb der Xline-Systemgrenzen

Unterschiede der Varianten

Die Streckeneinspeisung ist in Varianten für unterschiedliche Polzahlen und Nennströme verfügbar. Die Auswahl richtet sich nach der elektrischen Auslegung der Anlage und dem verwendeten Xline-System.

Technische Beschreibung

Die Streckeneinspeisung ist als Einspeisebauteil für die Montage innerhalb des Schleifleitungssystems ausgelegt. Sie wird in die Xline-Strecke integriert und über die systemtypischen Verbinder und Klemmen an die Schleifleitung angeschlossen.

Im Gegensatz zur Endeinspeisung arbeitet die Streckeneinspeisung mit Einzeladerzuführung und wird an einer definierten Position innerhalb der Anlage montiert. Zusätzlich ist ein Fixpunkt vorgesehen, wodurch die Einspeisung nicht nur elektrisch einspeist, sondern das System an dieser Stelle auch mechanisch fixiert.

Gewichte der Varianten

Lieferumfang

Für die Streckeneinspeisung ist ein klar ausgewiesener Lieferumfang genannt.

Werkstoff und Systemumfeld

Die Streckeneinspeisung ist Teil des Xline-Systems, dessen Leiterbänder aus Kupfer bestehen und dessen Isolierprofil als stabilisiertes Hart-PVC ausgeführt ist. Diese Werkstoffe sind im Gesamtzusammenhang relevant, weil die Einspeisung mechanisch und elektrisch in dieses System eingebunden wird.

Montagehinweise

Bei der Montage der Streckeneinspeisung müssen die Abstandsmaße für Schienenhalter und Fixpunkt rechts und links der Einspeisung eingehalten werden. Die Einspeisung wird mit dem Fixpunkt an einem Spannarm beziehungsweise an der vorgesehenen Haltekonstruktion befestigt.

Anschließend werden die eingehängten Schleifleitungen auf die Streckeneinspeisung geschoben, bis die Verbinderkappen hörbar einrasten. Danach werden die passenden 5 Klemmen eingesetzt und bis zum Rastpunkt eingedrückt.

• PE-Markierung muss durchgehend auf derselben Seite liegen
• Schienenhalterabstand Schienenhalter zu Schienenhalter: 2000 mm
• Abstand zur Verbinderstelle der Streckeneinspeisung: 250 bis 500 mm
• Leitungen zugfrei verlegen und kundenseitig anschließen
• Klemmen nur einmal verwenden

Die zugfreie Leitungsführung ist für die Praxis besonders wichtig, weil dadurch Zugkräfte und mechanische Fehlbelastungen auf das Einspeisebauteil vermieden werden. Nach der Montage ist eine Durchgangs- und Isolationsmessung vorgesehen.

Sicherheitsaspekte und Normen

Die Streckeneinspeisung ist ein elektrisches Betriebsmittel innerhalb eines Systems zur Energiezuführung an bewegte Verbraucher. Ihre sichere Funktion hängt deshalb von der korrekten elektrischen Einbindung, der mechanischen Fixierung und der fachgerechten Montage im Gesamtsystem ab.

• DIN VDE 0105-100 / EN 50110-1: relevant für sicheres Arbeiten an elektrischen Anlagen und die 5 Sicherheitsregeln
• DIN VDE 0100-410 / IEC 60364-4-41: relevant für die elektrische Schutzmaßnahme durch Abstand in der Gesamtanlage
• DIN EN 60204-32: relevant für die elektrische Ausrüstung von Kranen und die Einbindung in Krananwendungen
• EN 60204-1: relevant für Isolationswiderstandsprüfung und Erstprüfung der Anlage
• IP2X: das Xline-System ist für Bereiche vorgesehen, in denen diese Schutzart ausreichend ist

Im praktischen Einsatz bedeutet das: Die Einspeisung darf nur von qualifiziertem Fachpersonal montiert und angeschlossen werden. Die Anlage muss kundenseitig korrekt abgesichert, geerdet und außerhalb des Handbereichs betrieben werden. Außerdem sind die zulässigen Umgebungsbedingungen und Toleranzen zwingend einzuhalten.

Wichtige Einsatzgrenzen

• Nur horizontaler Einbau
• Nicht für öffentlich zugängliche Bereiche vorgesehen
• Nicht für explosionsgefährdete Bereiche vorgesehen
• Nicht für freie Bewitterung vorgesehen
• Nicht für staubige, kondensierende oder chemisch aggressive Umgebungen ohne gesonderte Prüfung vorgesehen
• Schutzart IP2X setzt geeignete Einbaubedingungen voraus

Praxisvorteile

• Einspeisung innerhalb der Strecke für flexible Systemauslegung
• Mechanische Fixierung des Systems durch integrierten Fixpunkt
• Varianten für 4 oder 5 Pole
• 63 A oder 80 A für passende Auslegung
• Einzeladerzuführung 2 m für die kundenseitige Anbindung
• Systemgerechte Einbindung in das modulare Xline-Konzept
