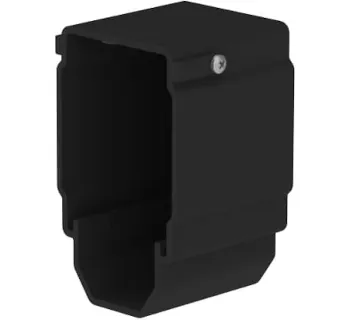

Wampfler Endkappe
Die Endkappe von Conductix-Wampfler schließt die Kastenschleifleitung 0842 am Systemende ab und sorgt für Berührungsschutz durch das Abdecken offener Enden/Kontakte. Sie wird bis zum Anschlag aufgeschoben und am Isolierprofil befestigt, um einen sauberen und sicheren Abschluss der Schleifleitung zu gewährleisten.
- Berührungsschutz am Systemende durch Abdeckung der Kontakte
- Sicherer Abschluss der Kastenschleifleitung 0842
- Montage: bis zum Anschlag aufschieben und am Isolierprofil fixieren
- Programm 842: passend zur BoxLine 0842
- Werkstoff: Kunststoff
Artikel-Nr.:
Die Endkappe von Conductix-Wampfler schließt die Kastenschleifleitung 0842 am Systemende ab und sorgt für Berührungsschutz durch das Abdecken offener Enden/Kontakte. Sie wird bis zum Anschlag aufgeschoben und am Isolierprofil befestigt, um einen sauberen und sicheren Abschluss der Schleifleitung zu gewährleisten.
- Berührungsschutz am Systemende durch Abdeckung der Kontakte
- Sicherer Abschluss der Kastenschleifleitung 0842
- Montage: bis zum Anschlag aufschieben und am Isolierprofil fixieren
- Programm 842: passend zur BoxLine 0842
- Werkstoff: Kunststoff
Informationen: Endkappe
Die Endkappe von Conductix-Wampfler dient als Abschlussbauteil für die Kastenschleifleitung 0842 und sorgt für Berührungsschutz an den Systemenden. Sie isoliert die Kontakte, schließt die Kastenschleifleitung optisch und physisch ab und hilft dabei, ein unbeabsichtigtes Herausfahren des Stromabnehmers am Streckenende zu verhindern.
Die Endkappe wird auf das Schleifleitungsende bis zum Anschlag aufgeschoben und anschließend am Isolierprofil befestigt. Bei Systemen mit Winkelklemmung müssen abgewinkelte Enden des Strombandes vor der Montage gerade gebogen werden, damit die Endkappe aufgeschoben werden kann.
Einsatzbereiche
- Systemenden von Kastenschleifleitungen zur sicheren Abschlussausführung
- Krananlagen und Fahrbahnen mit BoxLine 0842
- Verschiebewagen und verfahrbare Verbraucher mit Stromzuführung entlang eines Fahrwegs
- Industrieanlagen, in denen ein definierter Endabschluss und Kontaktschutz erforderlich ist
Sicherheitsaspekte
Als Abschluss der Schleifleitung trägt die Endkappe zum Berührungsschutz an den Systemenden bei und reduziert die Gefahr von Kontakt mit offenen Enden bzw. Kanten am Abschlussbereich.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Produkt | Endkappe |
| Marke | Conductix-Wampfler |
| Programm | 842 |
| Artikel-Nr. | 084271 |
| Werkstoff | Kunststoff |
| Gewicht | ca. 0.13 kg |
Montagehinweise (belegt)
| Schritt | Hinweis |
|---|---|
| Vorbereitung | Bei Winkelklemmung abgewinkelte Enden des Strombandes vor der Montage gerade biegen, damit die Endkappe aufgeschoben werden kann. |
| Aufschieben | Endkappe auf das Schleifleitungsende bis zum Anschlag aufschieben. |
| Befestigung | Endkappe am Isolierprofil mit zwei Bohrschrauben fixieren. |
Passende Artikel/Zubehör
Für einen vollständigen Aufbau der Kastenschleifleitung 0842 werden Endkappen typischerweise mit passenden Komponenten für Schienen, Verbinden, Aufhängung, Einspeisung und Stromabnahme kombiniert.
Übersicht der Endkappen für das Programm 0842.
