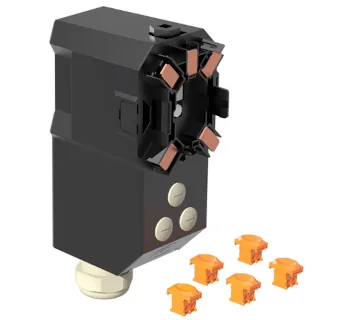

Wampfler Endeinspeisung 63 A / 80 A

Die Endeinspeisung von Conductix-Wampfler ist die zentrale Einspeisekomponente für das Kastenschleifleitungssystem Xline und dient zur elektrischen Energiezuführung am Anfang oder Ende der Schleifleitung. Sie ist für 63 A und 80 A Systeme vorgesehen, wird inklusive Rohrkabelschuhe 16 mm² angeboten und übernimmt im Xline-System zugleich eine mechanische Fixpunktfunktion.

Im praktischen Einsatz ist die Endeinspeisung ein besonders wichtiges Bauteil, weil hier die elektrische Versorgung aus dem kundenseitigen Netz sicher in die Schleifleitung eingebracht wird. Durch die Kombination aus elektrischem Anschluss, mechanischer Fixierung und systemgerechter Verbindung zur Xline-Schiene ist sie für Hallenkrane, Werkstattkrane, Hebezeuge und Montagekrane im Innenbereich sowie im witterungsgeschützten Außenbereich ausgelegt.

Die Endeinspeisung ist Teil eines modularen Systems für bewegte, schienengeführte Verbraucher. Gerade bei Standardkran-Anwendungen ist sie relevant, weil sie eine definierte Einspeiseposition schafft, die Montage logisch strukturiert und die Schleifleitung an der Montagestruktur fixiert. Das unterstützt eine saubere Projektierung, eine klare Materialzuordnung und eine fachgerechte Montage im industriellen Anlagenbau.

Produktbeschreibung

Die Endeinspeisung 63 A / 80 A ist für die Versorgung des Xline-Systems Programm 0843 vorgesehen. Die elektrische Verbindung wird über Quetsch- beziehungsweise Rohrkabelschuhe für 16 mm² hergestellt. Dadurch ist die Einspeisung für die systemgerechte Anbindung an die kundenseitige Installation ausgelegt und fügt sich in das modulare Konzept der Xline-Schleifleitung ein.

Im Unterschied zur Streckeneinspeisung, die innerhalb des Systems eingesetzt wird, erfolgt die Einspeisung hier bewusst am Systemanfang oder Systemende. Dadurch eignet sich die Komponente besonders für Anlagen mit klar definierter Einspeiserichtung und klassischem Aufbau im Hallenkranbereich. Zusätzlich übernimmt die Endeinspeisung die Aufgabe eines Fixpunkts, sodass die Schleifleitung an dieser Stelle mechanisch an der Haltekonstruktion fixiert wird.

Für Betreiber und Anlagenbauer ist das vor allem deshalb interessant, weil die Einspeisung nicht nur Energie zuführt, sondern zugleich ein funktional relevantes Montage- und Positionierbauteil des Gesamtsystems darstellt. Durch den einfachen Zugang zu den Anschlussklemmen, die systemgerechte Verbindungstechnik und die optionale Nachrüstbarkeit mit 3-Phasen-LED-Anzeige ist sie auf typische Xline-Anwendungen im Standardkranbereich abgestimmt.

Einsatzbereiche

• Hallen-Brückenkrane in Werkstatt- und Produktionsbereichen
• Werkstattkrane und Montagekrane
• Hebezeuge mit Xline-Energiezuführung
• Industrieanlagen mit geradem Fahrweg und bewegten elektrischen Verbrauchern
• Innenbereiche sowie witterungsgeschützte Außenbereiche innerhalb der zulässigen Systembedingungen

Unterschiede der Varianten

Die Endeinspeisung ist für 63 A und 80 A Systeme vorgesehen. Zusätzlich ist sie im Xline-System mit 4 oder 5 Polen kombinierbar, wobei die Polzahl von der Gesamtauslegung der Schleifleitung abhängt.

Technische Beschreibung

Die Endeinspeisung ist eine Einspeisung mit Steckverbindung für das Xline-System. Sie bietet einen einfachen Zugang zu Anschlussklemmen, wird inklusive Installations- und Serviceplaketten beschrieben und kann optional mit einer 3-Phasen-LED-Anzeige aufgerüstet werden.

Die elektrische Verbindung wird über Rohrkabelschuhe 16 mm² hergestellt. Im System ist außerdem festgelegt, dass für die Verbindung der Endeinspeisung zur Schleifleitung immer die orange Klemme 80 A verwendet wird. Die Einspeisung ist damit eindeutig als systemgebundene Anschlusskomponente ausgeführt und auf die werkzeuglose beziehungsweise montagefreundliche Xline-Systemlogik abgestimmt.

Technische Daten

Werkstoffe und technische Einordnung

Die Endeinspeisung ist Teil eines Systems mit Kupfer-Leiterbändern und einem Isolierprofil aus stabilisiertem Hart-PVC beziehungsweise Isolationskunststoff auf Vinylbasis. Diese Werkstoffangaben sind für die technische Einordnung relevant, weil sie die elektrische Funktion, die Isolationscharakteristik und die Grenzen des Einsatzbereichs des Gesamtsystems mitbestimmen.

Für die Endeinspeisung selbst ist besonders die Verwendung von Rohrkabelschuhen 16 mm² sowie die mechanisch-funktionale Einbindung als Fixpunkt hervorzuheben. Die eigentliche elektrische Auslegung und Einbindung in das kundenseitige Netz obliegt dem Anlagenhersteller oder Betreiber.

Montagehinweise

Die Montage der Endeinspeisung erfolgt an der kundenseitigen Haltekonstruktion, zum Beispiel an einem Spannarm. Das Xline-System wird grundsätzlich mit der Einspeisung begonnen, weil die Einspeisung den integrierten Fixpunkt enthält und damit die Referenz für den weiteren Aufbau bildet.

Die Anschlussleitungen werden abisoliert, mit den mitgelieferten Rohrkabelschuhen vercrimpt, durch die Leitungsverschraubung geführt und an den Klemmpunkten der Endeinspeisung verschraubt. Dabei ist auf eine zugfreie Leitungsführung zu achten. Außerdem muss die Lage des PE an der Überwurfklemme markiert werden.

• Montagebeginn mit der Einspeisung
• Anschlussleitungen fachgerecht abisolieren und mit Rohrkabelschuhen vercrimpen
• Leitungsverschraubung zur Zugentlastung korrekt anziehen
• PE-Lage an der Überwurfklemme kennzeichnen
• Schleifleitung auf die Endeinspeisung schieben, bis die Verbinder hörbar einrasten
• Für die Verbindung zur Endeinspeisung immer die orange Klemme 80 A verwenden
• Klemmen sind nur für den einmaligen Gebrauch bestimmt

Für eine fachgerechte Montage ist außerdem wichtig, dass die Einspeisung in der richtigen Einbaulage sitzt, die Schleifleitung fluchtend montiert wird und die zulässigen Höhen- und Seitentoleranzen des Systems eingehalten werden. Fehler bei Positionierung, Zugentlastung oder Klemmenwahl können zu Kontaktproblemen, erhöhter Erwärmung oder Montagefehlern führen.

Sicherheitsaspekte und Normen

Die Endeinspeisung ist ein elektrisches Bauteil innerhalb eines Kastenschleifleitungssystems und muss immer im Zusammenhang mit der Gesamtanlage betrachtet werden. Für die sichere Verwendung sind insbesondere die elektrische Absicherung, die korrekte Schutzleiterführung, die Einbaulage und die Montage außerhalb des Handbereichs entscheidend.

• DIN VDE 0105-100 / EN 50110-1: relevant für das sichere Arbeiten an elektrischen Anlagen und die fünf Sicherheitsregeln
• DIN VDE 0100-410 / IEC 60364-4-41: relevant für Schutzmaßnahmen durch Abstand in der elektrischen Anlage
• EN 60204-1: relevant für die elektrische Prüfung, insbesondere den Isolationswiderstand im Maschinenumfeld
• DIN EN 60204-32: relevant für die elektrische Ausrüstung von Kranen im Anwendungsbereich des Systems
• IEC/EN 60529: Schutzart des Systems IP2X

Im praktischen Einsatz bedeutet das: Die Einspeisung darf nur von qualifiziertem Fachpersonal montiert und angeschlossen werden. Vor Arbeiten an der Einspeisung muss das System spannungsfrei geschaltet und gegen Wiedereinschalten gesichert werden. Zusätzlich müssen die kundenseitigen Schutzorgane passend zur Anlage ausgelegt und funktionsfähig sein.

Wichtige Einsatzgrenzen

Die Endeinspeisung wird im Umfeld des Xline-Kastenschleifleitungssystems eingesetzt. Deshalb gelten auch die systembedingten Einsatzgrenzen der Xline-Anlage, insbesondere die Verwendung im trockenen Innenbereich beziehungsweise im wettergeschützten Außenbereich, die horizontale Einbaulage und die Verwendung in Bereichen, in denen IP2X ausreichend ist.

• Nicht für öffentlich zugängliche Bereiche vorgesehen
• Nicht für explosionsgefährdete Bereiche oder brennbare Gas- und Staubatmosphären vorgesehen
• Nicht für freie Bewitterung, kondensierende Nässe oder stark staubige Umgebungen vorgesehen
• Nicht für Umgebungen geeignet, die eine höhere Schutzart als IP2X erfordern

Praxisvorteile

• Systemgerechte Energieeinspeisung am Anfang oder Ende der Schleifleitung
• Integrierter Fixpunkt für die mechanische Fixierung des Systems
• Inkl. Rohrkabelschuhe 16 mm² für den vorgesehenen Anschluss
• Einfach zugängliche Anschlussklemmen für die Montage
• Optional mit 3-Phasen-LED-Anzeige nachrüstbar
• Passend für 63 A und 80 A Xline-Systeme
