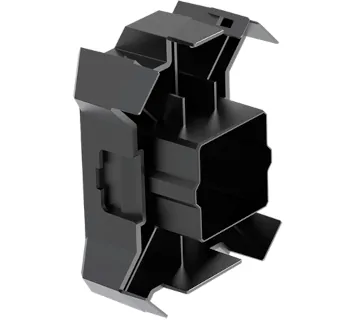

Wampfler Ersatz-Endkappe

Die Ersatz-Endkappe von Conductix-Wampfler ist das passende Abschlussbauteil für das Kastenschleifleitungssystem Xline. Sie wird am freien Ende der Schleifleitung eingesetzt und übernimmt dort die Funktion des Schienenabschlusses sowie des Berührungsschutzes.

Im Xline-System ist die Endkappe ein sicherheitsrelevantes Bauteil, weil sie offene Schleifleitungsenden sauber abschließt und die Systemkontur am Streckenende definiert. Das ist besonders wichtig bei Hallenkranen, Hebezeugen und Montagekranen, bei denen eine ordnungsgemäß abgeschlossene Schleifleitung zur sicheren und funktionsgerechten Gesamtanlage gehört.

Die Ersatz-Endkappe ist als Original-Ersatzteil für den Austausch bei Beschädigung, Verlust oder im Rahmen von Service- und Instandhaltungsarbeiten vorgesehen. Durch die werkzeuglose Ausführung lässt sich das Bauteil passend zum Xline-System ohne aufwendige Zusatzmontage auf das freie Schleifleitungsende aufschieben und einrasten.

Produktbeschreibung

Die Ersatz-Endkappe wird überall dort benötigt, wo ein freies Ende der Xline-Schleifleitung sicher abgeschlossen werden muss. Sie ist kein dekoratives Zubehör, sondern ein funktionales Systembauteil, das den Abschluss der Schleifleitung herstellt und gleichzeitig dazu beiträgt, dass die vorgesehene Schutzfunktion am offenen Ende der Anlage erhalten bleibt.

Gerade in der Praxis von Kran- und Hebezeuganlagen kommt es darauf an, dass auch kleine Bauteile wie Endkappen systemgerecht ausgeführt sind. Ist ein Schienenende nicht korrekt verschlossen, kann dies die Betriebssicherheit beeinträchtigen und zu einer nicht bestimmungsgemäßen Anlagenkonfiguration führen. Die Ersatz-Endkappe ist daher für Instandhalter, Servicepersonal und Anlagenbetreiber ein typisches Ersatzteil mit direkter Relevanz für den sicheren Anlagenzustand.

Da das Xline-System modular aufgebaut ist, passt die Endkappe in die Systemlogik der werkzeuglosen Montage und des montagefreundlichen Austauschs. Sie ist speziell für das Schleifleitungssystem Xline vorgesehen und sollte deshalb als Original-Ersatzteil verwendet werden.

Einsatzbereiche

• Hallen-Brückenkrane in Werkstatt- und Produktionsbereichen
• Werkstattkrane und Montagekrane
• Hebezeuge mit Xline-Energiezuführung
• Industrieanlagen mit geradem Fahrweg und bewegten elektrischen Verbrauchern
• Innenbereiche sowie witterungsgeschützte Außenbereiche innerhalb der zulässigen Xline-Systembedingungen

Technische Beschreibung

Die Ersatz-Endkappe ist eine Endkappe zum Schienenabschluss. Sie wird auf das freie Ende der Schleifleitung aufgeschoben und rastet dort passend zum Systemaufbau ein. Die Montage erfolgt im Xline-System werkzeuglos.

In der Betriebsanleitung wird die Endkappe ausdrücklich als Bauteil beschrieben, das als Abschluss und Berührungsschutz eines freien Schleifleitungsendes eingesetzt wird. Damit ist ihre technische Funktion im Gesamtsystem klar eingeordnet.

Produktdaten

Montagehinweise

Die Endkappe wird im Xline-System auf die letzte Schleifleitung aufgeschoben, bis sie hörbar einrastet. Vor der Montage ist der Aufkleber „Warnung vor elektrischer Spannung“ auf die Endkappe aufzubringen.

Wird die letzte Schleifleitung bauseitig auf Zwischenlänge gekürzt, ist die Endkappe auf das zugesägte Schleifleitungsende zu montieren. Dabei ist zu beachten, dass laut Betriebsanleitung nur die letzte Schleifleitungsschiene gekürzt werden darf, die mit der Endkappe abgeschlossen wird.

• Endkappe nur am freien Schleifleitungsende montieren
• Warnaufkleber vor der Endmontage aufbringen
• Endkappe vollständig aufschieben, bis sie hörbar einrastet
• Nach Zuschnitt der letzten Schiene das Ende sauber entgraten und systemgerecht vorbereiten
• Nur Original-Ersatzteile des Herstellers verwenden

Sicherheitsaspekte und Normen

Die Ersatz-Endkappe ist Teil eines elektrischen Energiezuführungssystems und erfüllt im Gesamtsystem eine Schutzfunktion am freien Schienenende. Ihre sicherheitstechnische Bedeutung liegt vor allem im Berührungsschutz und im ordnungsgemäßen Abschluss des Systems.

• IEC/EN 60529: Das Xline-System ist für IP2X ausgelegt; die Endkappe unterstützt den systemgerechten Abschluss am Schienenende
• DIN VDE 0105-100 / EN 50110-1: relevant für sicheres Arbeiten an elektrischen Anlagen im spannungsfreien Zustand
• DIN VDE 0100-410 / IEC 60364-4-41: relevant für Schutz durch Abstand in der Gesamtanlage
• DIN EN 60204-32: relevant für die elektrische Ausrüstung von Kranen im Anwendungsumfeld des Xline-Systems

Für den praktischen Einsatz bedeutet das: Ein freies Schleifleitungsende darf nicht offen bleiben. Die Endkappe muss korrekt montiert sein, damit das System am Streckenende vollständig abgeschlossen ist und die vorgesehene Schutzfunktion erhalten bleibt.

Wichtige Einsatzgrenzen

Die Ersatz-Endkappe wird im Umfeld des Xline-Kastenschleifleitungssystems eingesetzt. Deshalb gelten auch die systembedingten Einsatzgrenzen des Gesamtsystems, insbesondere die Verwendung im Innenbereich beziehungsweise im witterungsgeschützten Außenbereich, die horizontale Einbaulage der Schleifleitung sowie der Einsatz in Bereichen, in denen IP2X ausreichend ist.

• Nicht für öffentlich zugängliche Bereiche vorgesehen
• Nicht für den Betrieb im Handbereich vorgesehen
• Nicht für explosionsgefährdete Bereiche vorgesehen
• Nicht für freie Bewitterung oder stark staub- und feuchtebelastete Umgebungen des Systems vorgesehen

Praxisvorteile

• Original-Ersatzteil für den systemgerechten Streckenabschluss
• Schienenabschluss und Berührungsschutz in einem Bauteil
• Werkzeuglose Montage für schnellen Austausch
• Passend für das Xline Programm 0843
• Geringes Gewicht von 0.2 kg
• Sinnvoll für Wartung, Instandsetzung und Ersatzteilbevorratung
