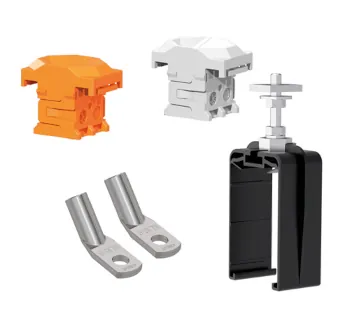

Wampfler Ersatzteil-Set (Basismodule)

Das Ersatzteil-Set (Basismodule) von Conductix-Wampfler ist ein passendes Kleinteile- und Ersatzmaterialpaket für das Kastenschleifleitungssystem Xline. Es ist für Wartung, Montageergänzung und Serviceeinsätze an Basismodulen vorgesehen und bündelt die typischen Kleinteile, die bei Montagearbeiten oder beim Austausch einzelner Verbindungs- und Anschlusskomponenten benötigt werden.

Im praktischen Einsatz ist dieses Set besonders sinnvoll, wenn an einer bestehenden Xline-Anlage Klemmen, Befestigungsteile oder Anschlusskomponenten ersetzt werden müssen. Dadurch steht für Service- und Instandhaltungsarbeiten ein abgestimmtes Originalset zur Verfügung, das auf die typischen Anforderungen im Umfeld der Basismodule ausgelegt ist.

Das Ersatzteil-Set ist für Anwendungen im Standardkranbereich gedacht, in dem das Xline-System zur elektrischen Energiezuführung an Brückenkranen, Werkstattkranen, Hebezeugen und Montagekranen eingesetzt wird. Es unterstützt eine fachgerechte Instandhaltung, weil sicherheits- und funktionsrelevante Kleinteile nicht durch ungeeignete Fremdteile ersetzt werden müssen.

Produktbeschreibung

Das Ersatzteil-Set (Basismodule) ist als Original-Ersatzteilpaket für das Xline-System ausgelegt. Es enthält die Kleinteile, die bei der Montage oder Instandsetzung typischerweise benötigt werden, zum Beispiel für das Verbinden der Schleifleitung, für den Anschluss der Endeinspeisung oder für das Ersetzen einzelner Befestigungsteile.

Besonders relevant ist das Set, weil einzelne Komponenten des Systems nur einmal verwendet werden dürfen. Das gilt bei Xline insbesondere für die Klemmen, die zur mechanischen und elektrischen Verbindung der Schleifleitungsabschnitte dienen. Werden diese demontiert, dürfen sie nicht wiederverwendet werden. Das Ersatzteil-Set stellt dafür die passenden Originalteile bereit.

Für Anlagenbauer, Servicetechniker und Instandhalter ist das Set deshalb ein praxisgerechtes Zubehör, wenn eine Anlage nachgerüstet, instandgesetzt oder bei Montagearbeiten ergänzt werden muss. Es reduziert Suchaufwand, vereinfacht die Materialbereitstellung und unterstützt eine saubere, systemgerechte Instandhaltung im Rahmen der Xline-Systemlogik.

Einsatzbereiche

• Serviceeinsätze an Xline-Basismodulen
• Wartung und Instandhaltung von Hallenkran-Anlagen
• Montageergänzung bei Nacharbeit oder Austausch einzelner Kleinteile
• Reparaturarbeiten an Endeinspeisung und Verbindungsstellen
• Industrielle Kran- und Hebezeuganwendungen mit Xline-System

Technische Beschreibung

Das Ersatzteil-Set (Basismodule) ist ein Kleinteile-Set passend für das Basismodul. Es beinhaltet Ersatzteile, die bei der Montage und Instandsetzung des Basismoduls typischerweise benötigt werden. Dazu zählen unter anderem Klemmen zum Verbinden der Schleifleitung und Rohrkabelschuhe zum Anschließen der Endeinspeisung.

Innerhalb des Xline-Systems ist das Set vor allem dort wichtig, wo elektrische und mechanische Verbindungsstellen fachgerecht erneuert werden müssen. Damit unterstützt es nicht nur die Materialverfügbarkeit, sondern auch die Einhaltung der Systemvorgaben bei Montage und Reparatur.

Lieferumfang

Der Lieferumfang des Ersatzteil-Sets (Basismodule) ist eindeutig beschrieben und umfasst die für Montage und Ersatz typischen Kleinteile des Systems.

Technische Daten

Montagehinweise

Das Set ist für fachgerechte Ersatz- und Montagearbeiten innerhalb des Xline-Systems vorgesehen. Dabei ist besonders zu beachten, dass die Klemmen im Xline-System nur für den einmaligen Gebrauch bestimmt sind und nach Demontage nicht wiederverwendet werden dürfen.

• Nur Originalteile des Herstellers verwenden
• Klemmen nach Demontage nicht erneut einsetzen
• Passenden Klemmentyp entsprechend Stromstärke verwenden
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal ausführen
• Zugentlastung und Leitungsführung nach Systemvorgaben prüfen

Für das Xline-System gilt dabei: Bei 63 A werden graue Klemmen verwendet, bei 80 A orange Klemmen. Für die Endeinspeisung werden systemseitig 80 A Klemmen verwendet. Bei Arbeiten an Einspeisungen und elektrischen Verbindungen sind die vorgegebenen Montage- und Prüfabläufe einzuhalten.

Sicherheitsaspekte und Normen

Das Ersatzteil-Set (Basismodule) ist zwar selbst kein eigenständiges Betriebssystem, wird aber in einem elektrischen Energiezuführungssystem eingesetzt. Deshalb gelten bei Montage, Austausch und Instandsetzung dieselben sicherheitsrelevanten Grundanforderungen wie für das Xline-System insgesamt.

• DIN VDE 0105-100 / EN 50110-1: relevant für sicheres Arbeiten an elektrischen Anlagen im spannungsfreien Zustand
• DIN EN 60204-32: relevant für die elektrische Ausrüstung von Kranen im Anwendungsumfeld des Systems
• DIN VDE 0100-410 / IEC 60364-4-41: relevant für Schutzmaßnahmen in der Gesamtanlage
• IP2X: das Xline-System ist nur für Einsatzbereiche vorgesehen, in denen diese Schutzart ausreichend ist

Für den praktischen Einsatz bedeutet das: Austausch- und Montagearbeiten dürfen nur im spannungslosen Zustand und durch qualifiziertes Fachpersonal erfolgen. Bei Arbeiten an elektrischen Verbindungen sind die 5 Sicherheitsregeln einzuhalten, und nach dem Austausch müssen Funktion, Anschlussqualität und gegebenenfalls Isolationswerte geprüft werden.

Praxisvorteile

• Passendes Original-Ersatzteilpaket für Xline-Basismodule
• Wichtige Kleinteile gebündelt für Montage und Service
• Unterstützt systemgerechten Austausch an Verbindungs- und Anschlussstellen
• Besonders sinnvoll bei einmal verwendbaren Klemmen
• Hilfreich für Wartung, Reparatur und Instandhaltung
• Reduziert Such- und Beschaffungsaufwand im Serviceeinsatz
