Wampfler Ersatzklemmen

Die Ersatzklemmen von Conductix-Wampfler sind originale Ersatzteile für das Kastenschleifleitungssystem Xline Programm 0843. Sie dienen der mechanischen und elektrischen Verbindung der einzelnen Schleifleitungsabschnitte und fixieren zugleich die Verbinderkappen an den Verbindungsstellen.

Im Xline-System sind die Klemmen funktionsrelevante Bauteile, weil sie die Kontaktierung der Leiterbänder sicherstellen. Damit sind sie nicht nur Montagezubehör, sondern ein entscheidender Bestandteil für eine dauerhaft funktionsfähige Schleifleitungsverbindung im laufenden Kran- und Hebezeugbetrieb.

Die Ersatzklemmen sind für den Einsatz in typischen Hallenkran-Anwendungen, Werkstattkranen, Montagekranen und vergleichbaren industriellen Anlagen mit bewegten elektrischen Verbrauchern vorgesehen. Sie werden immer dann benötigt, wenn Verbindungsstellen neu hergestellt, demontierte Klemmen ersetzt oder im Rahmen von Wartung und Service systemgerechte Originalteile eingesetzt werden sollen.

Produktbeschreibung

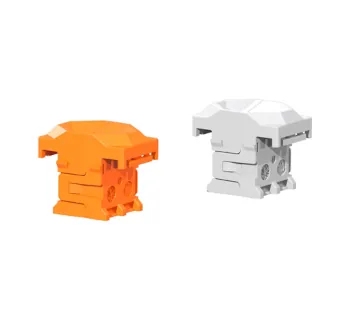

Die Ersatzklemmen sind speziell auf das Xline-System abgestimmt und in zwei Varianten für unterschiedliche Nennströme und Leiterquerschnitte ausgeführt. Die Klemmen werden in die Aussparungen der Verbinderkappen eingesetzt und bis zum Rastpunkt eingedrückt. Dadurch entsteht die vorgesehene Verbindung zwischen den zusammengefügten Schleifleitungsabschnitten.

Für die Praxis ist besonders wichtig, dass im Xline-System die richtige Klemme passend zur Ausführung der Schleifleitung verwendet wird. Eine falsche Zuordnung kann zu Kontaktproblemen, erhöhter Erwärmung oder Montagefehlern führen. Deshalb ist die eindeutige Unterscheidung zwischen 63 A und 80 A nicht nur eine Artikelvariante, sondern ein sicherheits- und funktionsrelevantes Auswahlkriterium.

Da die Klemmen laut Herstellervorgabe nur für den einmaligen Gebrauch bestimmt sind, spielen sie auch in der Instandhaltung eine wichtige Rolle. Werden Verbindungen geöffnet oder Klemmen demontiert, dürfen diese nicht wiederverwendet werden und müssen durch passende Original-Ersatzklemmen ersetzt werden.

Einsatzbereiche

• Hallen-Brückenkrane in Werkstatt- und Produktionsbereichen
• Werkstattkrane und Montagekrane
• Hebezeuge mit Xline-Energiezuführung
• Service- und Wartungseinsätze an Xline-Schleifleitungsverbindungen
• Nachrüstung und Ersatzteilbevorratung für industrielle Xline-Anlagen

Unterschiede der Varianten

Die Ersatzklemmen sind in einer Variante für 63 A und in einer Variante für 80 A verfügbar. Die Ausführung richtet sich nach der im System eingesetzten Schleifleitung und dem zugehörigen Leiterquerschnitt.

Technische Beschreibung

Die Klemme ist im Xline-System das Bauteil zur mechanischen und elektrischen Verbindung der einzelnen Schleifleitungen. Sie wird an jeder Verbindungsstelle eingesetzt und schützt in Verbindung mit der Verbinderkappe die Kontaktstelle gegen Berühren. Im Montageablauf werden die Klemmen in die dafür vorgesehenen Aussparungen eingesetzt und bis zum Rastpunkt eingedrückt.

Die Ersatzklemmen kommen sowohl bei der Verbindung von Schleifleitungsabschnitten als auch bei der Verbindung von Einspeisung und Schleifleitung zum Einsatz. Bei der Endeinspeisung ist laut Herstellervorgabe immer die 80 A Klemme zu verwenden.

Montagehinweise

Die Schleifleitungen müssen vor dem Einsetzen der Klemmen vollständig zusammengeschoben sein, sodass die Verbinderkappen hörbar einrasten. Erst danach werden die Klemmen in die Aussparungen eingesetzt und bis zum Rastpunkt eingedrückt.

• 63 A nur mit der grauen Klemme ausführen
• 80 A nur mit der orangen Klemme ausführen
• Klemmen vollständig bis zum Rastpunkt eindrücken
• Demontierte Klemmen nicht wiederverwenden
• Bei Endeinspeisung immer 80 A Klemmen verwenden

Für Wartung und Demontage ist besonders wichtig, dass die Klemmen laut Hersteller nur für den einmaligen Gebrauch vorgesehen sind. Nach dem Entfernen müssen sie daher grundsätzlich ersetzt werden. Für einen systemgerechten Ersatz sollen ausschließlich Originalersatzteile verwendet werden.

Sicherheitsaspekte und Normen

Die Ersatzklemmen sind Teil eines elektrischen Energiezuführungssystems und dürfen nur innerhalb des dafür vorgesehenen Xline-Systems verwendet werden. Ihre sichere Funktion hängt von der richtigen Zuordnung zur Stromstärke, der korrekten Montage und der fachgerechten Einbindung in die Gesamtanlage ab.

• DIN VDE 0105-100 / EN 50110-1: relevant für das sichere Arbeiten an elektrischen Anlagen im spannungsfreien Zustand
• DIN EN 60204-32: relevant für die elektrische Ausrüstung von Kranen im Systemkontext
• DIN VDE 0100-410 / IEC 60364-4-41: relevant für Schutzmaßnahmen der Gesamtanlage
• IP2X: das Xline-System ist nur für Bereiche vorgesehen, in denen diese Schutzart ausreichend ist

Im praktischen Einsatz bedeutet das: Falsch ausgewählte, wiederverwendete oder nicht korrekt eingerastete Klemmen können die Kontaktqualität der Verbindung beeinträchtigen. Dadurch steigen das Risiko von Kontaktverlust, Erwärmung und Störungen im Betrieb. Montage, Austausch und Prüfung dürfen deshalb nur durch qualifiziertes Fachpersonal erfolgen.

Wichtige Einsatzgrenzen

Die Ersatzklemmen sind ausschließlich für das Xline-Kastenschleifleitungssystem vorgesehen. Es gelten daher auch die Einsatzgrenzen des Gesamtsystems, insbesondere der Einsatz im Innenbereich beziehungsweise im witterungsgeschützten Außenbereich, die horizontale Einbaulage und die Verwendung außerhalb des Handbereichs.

• Nicht in ungeeigneten oder nicht freigegebenen Systemen verwenden
• Nicht wiederverwenden, wenn die Klemme bereits demontiert wurde
• Nicht mit falscher Stromstärke oder falschem Querschnitt kombinieren
• Nicht in Umgebungen einsetzen, die eine höhere Schutzart als IP2X erfordern

Praxisvorteile

• Originalersatzteile für die Xline-Verbindungsstellen
• Klare Zuordnung über Farbe und Stromstärke
• Geeignet für Wartung, Service und Austausch
• Passend zur werkzeuglosen Xline-Verbindungstechnik
• Sichere Kontaktierung der Leiterbänder im Systemverbund
• Wichtiger Beitrag für funktionssichere Schleifleitungsverbindungen
