Wampfler Upgrade-Set Schleifkontakt

Das Upgrade-Set Schleifkontakt (neutral) von Conductix-Wampfler ist ein speziell für das Kastenschleifleitungssystem Xline Programm 0843 vorgesehenes Nachrüstset zur Erweiterung des standardmäßigen 4-poligen Stromabnehmers auf eine 5-polige Ausführung. Das Set ist für Anlagen relevant, in denen innerhalb des Xline-Systems zusätzlich ein fünfter Pol benötigt wird, ohne den kompletten Stromabnehmer gegen eine andere Grundausführung tauschen zu müssen.

Im praktischen Einsatz ist das Nachrüstset vor allem dort sinnvoll, wo Hallenkrane, Hebezeuge oder vergleichbare schienengeführte Verbraucher mit einer 5-poligen Energiezuführung projektiert werden. Dadurch lässt sich der im Basismodul enthaltene 4-polige Stromabnehmer mit wenigen Montageschritten an die Anforderungen der jeweiligen Anlage anpassen.

Technisch besteht das Upgrade-Set aus einem zusätzlichen Schleifkontakt, einer vorkonfektionierten Anschlusslitze sowie den zugehörigen Anschlussteilen. Der zusätzliche Kontakt wird in die dafür vorgesehene Montageöffnung des Stromabnehmers eingesetzt, zusammen mit der Anschlusslitze verschraubt und anschließend an der Klemmleiste des Stromabnehmers aufgelegt. Damit erweitert das Set den vorhandenen Stromabnehmer gezielt um den fehlenden fünften Leiterkontakt.

Für Betreiber und Instandhalter ist das Set besonders interessant, wenn eine Anlage modular aufgebaut, umgerüstet oder bei der Montage flexibel an eine 5-polige Systemkonfiguration angepasst werden soll. Im Xline-Konzept unterstützt das den praxisnahen Gedanken, Standardkomponenten mit sinnvollen Ergänzungen an den konkreten Einsatzfall anzupassen.

Produktbeschreibung

Das Upgrade-Set 5. Pol ist kein eigenständiger Stromabnehmer, sondern ein funktionales Ergänzungsbauteil für den vorhandenen Xline-Stromabnehmer. Es wird eingesetzt, wenn das Xline-System nicht nur in 4-poliger, sondern in 5-poliger Ausführung betrieben werden soll. Dadurch ist das Set unmittelbar an die elektrische Systemauslegung der Anlage gekoppelt.

Der Vorteil liegt in der zielgerichteten Nachrüstung: Der vorhandene Stromabnehmer bleibt grundsätzlich erhalten und wird nur um den zusätzlichen Schleifkontakt erweitert. Das reduziert den Änderungsaufwand bei bereits festgelegten oder teilweise vormontierten Systemen und passt gut zu standardisierten Kran- und Hebezeuganwendungen, bei denen ein klar definiertes, modulares Komponentenprinzip gewünscht ist.

Laut Katalog ist die Umbauzeit von 4- auf 5-polig mit 2 bis 3 Minuten angegeben. Das spricht für eine montagefreundliche Ergänzung im Rahmen der Systemlogik von Xline, vorausgesetzt der Einbau erfolgt fachgerecht und passend zur vorgesehenen Stromabnehmer-Ausführung.

Einsatzbereiche

• Hallenkrane mit Xline-Schleifleitungssystem in 5-poliger Auslegung
• Hebezeuge und Montagekrane mit zusätzlichem fünften Pol
• Industrieanlagen mit geradem Fahrweg und schienengeführten Verbrauchern
• Nachrüstung vorhandener Xline-Stromabnehmer von 4-polig auf 5-polig
• Service- und Instandhaltungseinsätze, wenn eine bestehende Anlage auf eine 5-polige Konfiguration angepasst werden soll

Technische Beschreibung

Das Set erweitert den Xline-Stromabnehmerwagen um einen zusätzlichen Schleifkontakt für den fünften Pol. Der Einbau erfolgt durch Einsetzen des zusätzlichen Kontakts in die Montageöffnung des Stromabnehmers, das Verschrauben zusammen mit der Anschlusslitze sowie das Auflegen des zweiten Litzenendes in der Klemmleiste.

Lieferumfang

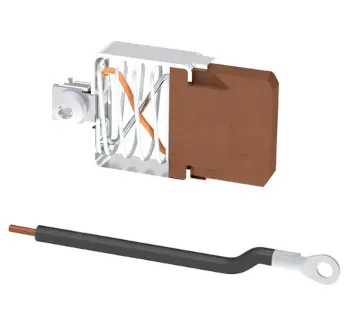

Der Lieferumfang ist eindeutig beschrieben und umfasst den fünften Schleifkontakt, eine vorkonfektionierte Anschlusslitze sowie die zugehörigen Anschlussteile.

Montagehinweise

Das Upgrade-Set ist für den Einbau in den vorhandenen Xline-Stromabnehmer vorgesehen. Der zusätzliche Schleifkontakt wird in die vorgesehene Aufnahme eingesetzt und mit der Anschlusslitze verschraubt. Anschließend wird das zweite Ende der Litze in der Klemmleiste angeschlossen.

Aus der Betriebsanleitung ergeben sich dabei mehrere praxisrelevante Punkte: Der zusätzliche Schleifkontakt muss nach der Montage freigängig sein, der Federmechanismus darf nicht blockieren und die Leitungsführung ist so auszuführen, dass keine unzulässigen Zugkräfte auf den Stromabnehmer wirken. Die Montage und elektrische Einbindung sollten daher nur durch qualifiziertes Fachpersonal erfolgen.

• Nur für Xline-Stromabnehmer der vorgesehenen Bauart verwenden
• Schleifkontakt korrekt einsetzen und mit der Anschlusslitze verschrauben
• Leitung fachgerecht an der Klemmleiste auflegen
• Freigängigkeit des Federmechanismus prüfen
• Zugfreie Leitungsführung sicherstellen
• Fachgerechte elektrische Prüfung im Rahmen der Inbetriebnahme durchführen

Sicherheitsaspekte & Normen

Das Upgrade-Set ist Teil eines kompletten Schleifleitungssystems und muss deshalb immer im Zusammenhang mit der elektrischen und mechanischen Gesamtauslegung der Anlage betrachtet werden. Es erweitert den Stromabnehmer um den fünften Pol, ersetzt jedoch nicht die Schutzmaßnahmen der Gesamtanlage.

Wichtig ist die saubere normbezogene Einordnung: Der 5. Pol dieses Sets dient der Erweiterung des Stromabnehmers auf eine 5-polige Ausführung. Der im Xline-System separat genannte redundante PE-Kontakt ist davon zu unterscheiden und wird im Katalog im Zusammenhang mit DIN EN 60204-32 für Krananwendungen genannt.

• DIN EN 60204-32: Im Xline-System wird der redundante PE-Kontakt im Zusammenhang mit Krananwendungen genannt; das Upgrade-Set ergänzt den 5. Pol, nicht die PE-Funktion.
• EN 60204-1: Relevanz bei der Isolationswiderstandsprüfung und bei elektrischen Prüfungen im Rahmen der Inbetriebnahme der Gesamtanlage.
• DIN VDE 0105-100 / EN 50110-1: Relevanz für sicheres Arbeiten an elektrischen Anlagen, insbesondere beim spannungsfreien Montieren und Prüfen.

Für den Einsatz bedeutet das: Die Nachrüstung ist nur dann technisch sinnvoll, wenn die gesamte Anlage bereits für eine 5-polige Ausführung ausgelegt ist und die elektrische Einbindung, Absicherung sowie die Inbetriebnahme der Gesamtanlage fachgerecht erfolgen.

Praxisnutzen

• Gezielte Nachrüstung statt Austausch des kompletten Stromabnehmers
• Passend zur modularen Xline-Systemlogik
• Schnelle Umrüstung mit angegebener Umbauzeit von 2 bis 3 Minuten
• Klare Funktion für die Erweiterung auf 5-polige Anwendungen
• Sinnvoll für Service, Instandhaltung und projektbezogene Anpassungen
