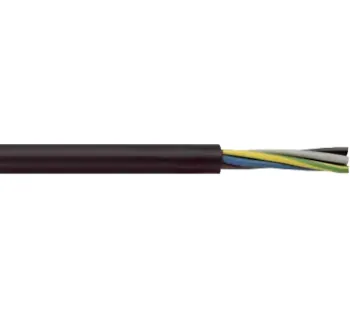

Wampfler Stromabnehmerleitung (Option)

Die Stromabnehmerleitung (Option) von Conductix-Wampfler ist die passende Anschlussleitung für den Einsatz am Stromabnehmer des Kastenschleifleitungssystems Xline. Sie ist als H07RN-F 5G4 ausgeführt und dient dazu, die elektrische Verbindung zwischen Stromabnehmer und dem bewegten Verbraucher einer Anlage fachgerecht herzustellen.

Im Xline-System übernimmt der Stromabnehmer die laufende Energieübertragung von der Schleifleitung auf den bewegten Verbraucher. Die dazu angeschlossene Leitung ist nicht nur ein einfaches Verbindungskabel, sondern ein praxisrelevantes Bauteil der gesamten Energiezuführung, weil ihre Ausführung, Verlegung und Zugentlastung direkten Einfluss auf Funktion, Betriebssicherheit und Lebensdauer des Systems haben.

Die Leitung ist als Gummischlauchleitung ausgeführt und auf den Anschluss am Xline-Stromabnehmer abgestimmt. Durch die 5-adrige Ausführung mit 4 mm² Querschnitt eignet sie sich für typische Xline-Anwendungen im Kran- und Hebezeugbereich, in denen ein bewegter Verbraucher entlang einer geraden Fahrstrecke mit elektrischer Energie versorgt wird.

Produktbeschreibung

Die Stromabnehmerleitung (Option) ist für Anwendungen gedacht, bei denen eine passende, hochflexible Verbindung vom Stromabnehmer zur kundenseitigen Elektrik des bewegten Verbrauchers benötigt wird. Im praktischen Einsatz betrifft das vor allem Brückenkrane, Werkstattkrane, Montagekrane und vergleichbare lineare Förder- oder Handhabungssysteme.

Gerade bei bewegten Energiezuführungen ist die Leitung mechanisch stärker beansprucht als bei stationären Installationen. Deshalb ist nicht nur der Leitungsquerschnitt wichtig, sondern auch die richtige Leitungsführung. Für Xline wird ausdrücklich verlangt, dass die Leitung in einer Schlaufe geführt wird, damit sich Bewegungen des Krans oder Verbrauchers nicht direkt als seitliche Kräfte auf den Stromabnehmer übertragen.

Das macht diese Leitung besonders relevant für Anlagenbauer, Servicebetriebe und Instandhalter, die ein Xline-System sauber projektieren oder nachrüsten möchten. Wird die Leitung passend ausgelegt und korrekt verlegt, unterstützt sie eine zugentlastete, bewegungsgerechte und funktionssichere Anbindung des Stromabnehmers.

Einsatzbereiche

• Hallen-Brückenkrane in Werkstatt- und Produktionsbereichen
• Hebezeuge mit Xline-Energiezuführung
• Montagekrane mit linearem Fahrweg
• Industrieanlagen mit bewegten elektrischen Verbrauchern
• Innenbereiche sowie witterungsgeschützte Außenbereiche im Rahmen der Xline-Systemgrenzen

Unterschiede der Varianten

Für die Stromabnehmerleitung (Option) ist eine konfigurierbare Länge von 1 m bis 3 m angegeben. Die technische Grundausführung bleibt dabei gleich, die Längenwahl richtet sich nach der konkreten Einbausituation und dem benötigten Leitungsweg zwischen Stromabnehmer und Verbraucher.

Technische Daten

Technische Einordnung im Xline-System

Der zugehörige Xline-Stromabnehmer arbeitet mit integrierten Reihenklemmen, einem Klemmbereich von 1.5 bis 4 mm² sowie einer Verschraubung M25 für Leitungsdurchmesser von 11 mm bis 17 mm. Damit ist die optionale Stromabnehmerleitung H07RN-F 5G4 als passende Anschlusslösung innerhalb des Systems klar eingeordnet.

Montagehinweise

Für den sicheren Betrieb der Xline-Anlage ist die richtige Verlegung der Stromabnehmerleitung entscheidend. Die Leitung muss in einer Schlaufe geführt werden und darf den Stromabnehmer nicht mit seitlichen Kräften belasten.

• Schlaufenführung so ausbilden, dass sich die Leitung bei Kranbewegungen nicht verfangen kann
• Seitliche Belastungen auf den Stromabnehmer vermeiden
• Zugentlastung über die Kabelverschraubung sicherstellen
• Stromabnehmer muss über den Kettenmitnehmer gezogen werden, nicht über die Leitung

Zusätzlich ist zu beachten, dass die Länge des Stromabnehmeranschlusskabels 3 m nicht überschreiten darf, wenn das vorgeschaltete Überstromschutzorgan nicht auf die Belastbarkeit dieses Anschlusskabels ausgelegt ist. Dieser Hinweis ist für die elektrische Projektierung besonders wichtig, weil hier nicht nur die Leitung selbst, sondern auch die vorgelagerte Schutz- und Absicherungstechnik mit betrachtet werden muss.

Sicherheitsaspekte und Normen

Die Leitung ist Bestandteil einer bewegten elektrischen Energiezuführung und muss deshalb sowohl elektrisch als auch mechanisch korrekt in das Gesamtsystem eingebunden werden. Für den Einsatz sind insbesondere die folgenden normativen Bezüge relevant.

• DIN VDE 0100 Teil 430: relevant für den Schutz von Leitungen bei Überstrom und damit für die zulässige Auslegung der Anschlussleitung
• DIN EN 60204-32: relevant für die elektrische Ausrüstung von Kranen und die normgerechte Einbindung in Krananwendungen
• DIN EN 60204-32 / PE-Funktion: im Xline-System ist der Schutzleiter über einen eigenen Schutzleiterpol in der Schleifleitung vorgesehen
• DIN VDE 0105-100 / EN 50110-1: relevant für sicheres Arbeiten an elektrischen Anlagen im spannungsfreien Zustand

Im praktischen Einsatz bedeutet das: Die Leitung darf nicht isoliert betrachtet werden. Entscheidend ist die Gesamtauslegung der Anlage mit Schutzorganen, Leitungsführung, Zugentlastung und der korrekten Schutzleiterführung innerhalb des Xline-Systems.

Praxisnutzen

• Passende Anschlusslösung für den Xline-Stromabnehmer
• Konfigurierbare Länge für unterschiedliche Einbausituationen
• 4 mm² Querschnitt passend zum angegebenen Klemmbereich des Stromabnehmers
• Schlaufenfähige Leitungsführung für bewegte Anwendungen
• Wichtiger Beitrag zur Betriebssicherheit durch zugentlastete und kraftfreie Verlegung

Wichtige Einsatzgrenzen

Die Leitung wird im Umfeld des Xline-Kastenschleifleitungssystems eingesetzt. Deshalb gelten auch die systembedingten Einsatzgrenzen der Xline-Anlage, insbesondere der Einsatz im Innenbereich bzw. im witterungsgeschützten Außenbereich, die horizontale Einbaulage sowie die Eignung für Bereiche, in denen IP2X ausreichend ist.

• Nicht für explosionsgefährdete Bereiche vorgesehen
• Nicht für freie Bewitterung oder stark belastete Staub- und Feuchteumgebungen des Systems vorgesehen
• Nicht so verlegen, dass die Leitung als Zugorgan für den Stromabnehmer wirkt
