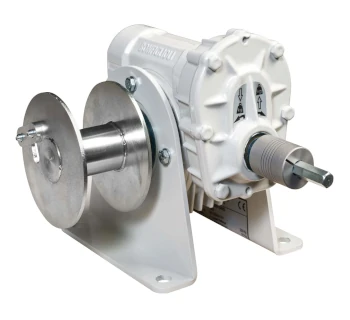

Gebuwin Akkuschrauber-Winde WA

Die Gebuwin Akkuschrauber-Winde WA ist eine kompakte Hub- und Zugwinde, die über eine Akkubohrmaschine betrieben wird und sich besonders als Notfall- bzw. Back-up-System eignet – z. B. bei Stromausfall oder an Einsatzorten ohne feste Energieversorgung. Durch die flexible Montage als Wand- oder Boden-/Konsolenwinde ist sie für kurze Hubwege und überschaubare Arbeiten schnell einsatzbereit.

Das selbstbremsende Schneckengetriebe hält die Last in jeder Seillage sicher und ermöglicht ein kontrolliertes Ablassen. Das geschlossene, wartungsfreie Aluminium-Getriebe reduziert den Serviceaufwand und schützt die Mechanik im täglichen Einsatz.

Technische Kurzbeschreibung

• Trommelwinde zum Heben und Ziehen, angetrieben über Akkubohrmaschine mit Bremse.
• Selbsthemmendes Schneckengetriebe für sicheres Halten der Last.
• Statischer Sicherheitsfaktor 4 (Mindestanforderung für den Betrieb).
• Für Wand- oder Boden-/Konsolenmontage geeignet, optimiert für kurze Hublängen.
• Oberflächen: Rahmen mit Schutzbeschichtung, Seiltrommel zinkbeschichtet (modellabhängige Ausführung).

Einsatzbereiche

Die WA200 ist für praxisnahe Hebe- und Zugarbeiten ausgelegt, wenn mobil und netzunabhängig gearbeitet werden muss oder eine zweite, unabhängige Lösung gefordert ist.

• Instandhaltung und Service: schnelles Bewegen von Aggregaten, Klappen, Bauteilen bei Ausfall stationärer Antriebe.
• Industrie & Anlagenbau: Positionieren kleinerer Lasten an Montageplätzen ohne feste Stromversorgung.
• Werkstatt und Montage: kurzzeitiges Heben/Ziehen mit definierter Seilführung.
• Technische Gebäudeausrüstung: Notbetrieb für Wartungs- und Revisionsarbeiten (sofern Lastenführung und Anschlagpunkte geeignet sind).

Varianten / Ausführungen (Typkennzeichen)

Innerhalb der WA-Baureihe werden Ausführungen über Typkennzeichen unterschieden (je nach Konfiguration/Bestellstand).

• D: 1 Seilabteilung (ein Seilfach).
• 2D: 2 Seilabteilungen (zwei getrennte Seilfächer für getrennte Seilführung/Seilspeicher).
• GD: gerillte Seiltrommel für definiertere Seilablage.
• GR: graue Lackierung (Ofenlack/Industriebeschichtung).
• EV: elektrolytisch verzinkte Ausführung (Korrosionsschutz, ausstattungsabhängig).

Sicherheitsaspekte & Normen

Die Winde ist für das Heben von Gütern vorgesehen. Das Heben von Personen ist nicht zulässig; ebenso ist der Aufenthalt unter bewegter Last zu vermeiden. Für die Auswahl und Wartung des Drahtseils sind die Vorgaben der DIN 15020 zu berücksichtigen.

• Normbezug: EN 13157 und DIN 15020 (Anforderungen/Seilauswahl im vorgesehenen Einsatzrahmen).
• Statischer Sicherheitsfaktor: mindestens 4.
• Nur mit Akkubohrschrauber mit Bremse betreiben; die Akkubohrmaschine wird nicht mitgeliefert.
• Nicht geeignet für Dauerbetrieb sowie Umgebungen mit aggressiven oder explosionsgefährlichen Stoffen.
• Vor Einsatz prüfen: Bremsfunktion, Zustand von Seil und Hebemitteln, sowie die Tragkonstruktion.
• Prüfung: mindestens 1× jährlich durch eine fachkundige Person.

Technische Daten (WA200)

Montage- und Betriebshinweise

• Montageart: Wandmontage oder Boden-/Konsolenmontage möglich; für Bodenmontage kann das Getriebegehäuse um 90° umgebaut werden (gemäß Anleitung).
• Befestigung: Montage mit 4× M10 Befestigungsbolzen, Festigkeitsklasse 8.8; Muttern gleichmäßig anziehen und sichern.
• Montagefläche: glatte Auflageflächen im Bereich der Befestigungsbolzen sicherstellen; Tragfähigkeit der Konstruktion prüfen.
• Ausrichtung: Winde waagerecht montieren (Wasserwaage), um sauberen Seillauf zu gewährleisten.
• Seilmontage: Seil über die feste Seilklemme befestigen; Seilführung so wählen, dass das Seil hinter der Trommel nach oben abläuft (korrekte Drehrichtung).
• Sicherheitswindungen: mindestens 3 Windungen müssen unter Last auf der Trommel verbleiben.
• Seilabweichung: seitlicher Ablaufwinkel möglichst klein halten; maximale Seilabweichung 3° beachten.
• Handhabung: Drahtseil nur mit Schutzhandschuhen anfassen; bewegte Teile nicht berühren.

Passende Artikel/Zubehör

• Drahtseil (z. B. verzinkter Stahl, Edelstahl oder Dyneema) passend zu 4 mm Seildurchmesser und ausreichender Mindestbruchkraft.
• Umlenkrollen / Flaschenzug zur Umlenkung der Zugrichtung und zur Kraftreduzierung (anwendungsabhängig).
• Gebuwin Rollenbock KB (lackiert) oder KB Edelstahl für stabile Seilführung und Wand-/Mastbefestigung.
• Gebuwin Handseilwinden als Alternative für rein manuellen Betrieb; Gebuwin Elektroseilwinde e-W bei häufiger Nutzung und höherem Leistungsbedarf.
• Drahtseilklemmen und Zubehör für Seilendverbindungen (nur norm- und anwendungsbedingt einsetzen).
