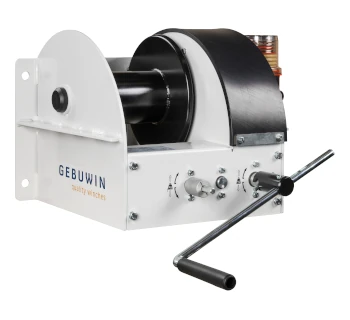

Gebuwin Handseil- bzw. Akku-Winde DW

Die Gebuwin DW1000 ist eine robuste Schneckengetriebewinde, die wahlweise manuell per Handkurbel oder mit einer Akku-Bohrmaschine betrieben werden kann und für das Heben und Ziehen von Lasten bis 1000 kg gemäß EN 13157 ausgelegt ist. Sie wird häufig als Back-up-System bei Stromausfall eingesetzt, wenn schwere Lasten schnell und effektiv bewegt werden müssen, ohne sie rein von Hand zu bedienen. Eine integrierte Lastdruckbremse mit doppeltem Ratschensystem, ein statischer Sicherheitsfaktor 4 und der flexible Bohreradapter sorgen für sicheren Halt der Last in jeder Position und einen komfortablen, vibrationsarmen Akkubetrieb.

Produktbeschreibung

Die Drahtseilwinde DW1000 ist als Stirnrad-/Schneckengetriebewinde mit rechtwinkliger Schneckenstufe konstruiert und kombiniert ein wartungsarmes Getriebe mit wälzgelagerten Komponenten. Die Winde kann als Wandwinde montiert und optional für die Bodenmontage vorbereitet werden, wodurch sie sich flexibel in bestehende Anlagen integrieren lässt. Der Seilausgang kann je nach Einbausituation nach oben, nach unten oder nach hinten gewählt werden.

Über eine verstellbare Handkurbel mit ergonomischem Griff wird die Last manuell bewegt; alternativ wird ein Akku- oder Netz-Bohrschrauber (bis ca. 650 rpm) über einen speziellen, flexiblen Adapter angeschlossen. Dieser Adapter nimmt die Vibrationen der Bohrmaschine auf und schützt so Getriebe und Lager. Ein automatisches Fettschmiersystem versorgt die Schneckenverzahnung kontinuierlich mit Schmierstoff, wodurch der Wartungsaufwand gering bleibt und ein gleichmäßiger Lauf sichergestellt ist. Das Schneckengetriebe mit Lastdruckbremse fixiert die Last selbsttätig in jeder Stellung – ein unbeabsichtigtes Absenken ist ausgeschlossen.

Einsatzbereiche

Die Gebuwin Handseil- bzw. Akku-Winde DW1000 wird überall dort eingesetzt, wo Lasten zuverlässig, aber flexibel manuell oder mit Bohrmaschine bewegt werden sollen:

• Maschinen- und Anlagenbau – Heben und Positionieren von Baugruppen, Vorrichtungen und Aggregaten.
• Gebäudetechnik – Betätigung von Klappen, Luken, Toren oder Bühnen- und Medientechnik.
• Industrie und Werkstatt – Hub- und Zugaufgaben an Montageplätzen und Prüfständen.
• Back-up-System bei Stromausfall – schnelles Bewegen von Lasten mit Akkuschrauber ohne Netzversorgung.
• Allgemeiner Anlagenbau – überall, wo eine manuelle Sicherheitswinde mit optionalem Bohrbetrieb benötigt wird.

Merkmale & Vorteile

• Bohrer- und Handbetrieb – wahlweise Kurbelbedienung oder Antrieb über Akku-/Elektro-Bohrmaschine.
• Schneckengetriebe mit Lastdruckbremse und doppeltem Ratschensystem für sicheren Halt der Last.
• Statischer Sicherheitsfaktor 4 gemäß EN 13157 für hohe Sicherheit beim Heben und Ziehen.
• Automatisches Fettsystem für die Schneckenverzahnung – geringer Wartungsaufwand, lange Lebensdauer.
• Flexibler Bohreradapter reduziert übertragene Vibrationen und schont Getriebe und Bohrmaschine.
• Seilausgang variabel nach oben, unten oder hinten für flexible Integration in die Anlage.
• Verstellbare Kurbel mit ergonomischem Griff zur Anpassung von Bedienkraft und Hubgeschwindigkeit.
• Wand- und optionale Bodenmontage für unterschiedliche Einbausituationen.
• Robuste Lackierung (ca. 60–80 µm, RAL 7035, C1M) mit optionalen Verzinkungs- und C3M-Beschichtungsoptionen.
• Große Seilkapazität bei kompakter Bauform – ideal für lange Hub- und Zugwege.

Technische Daten – Gebuwin DW1000
