Gebuwin Rollenbock aus Edelstahl KB

Der Rollenbock aus Edelstahl KB von Gebuwin ist ein kompakter Umlenkrollenbock für Handseilwinden und Elektroseilwinden, dessen Rolle und Halterung vollständig aus Edelstahl 316 gefertigt sind.

Die KB-Serie deckt Tragfähigkeiten von 150 kg bis 6500 kg bei maximalen Seildurchmessern von 8 mm bis 26 mm ab und wird als Umlenk- und Führungsrolle eingesetzt, um Drahtseile an den Punkt zu führen, an dem die Last bewegt werden soll.

Durch die Kombination aus hochkorrosionsbeständigem Edelstahl 316 und Gleitlager eignet sich der Rollenbock besonders für maritime Anwendungen, Offshore-Einsätze, chemische Industrie und andere korrosionskritische Umgebungen.

Einsatz und Funktion

Der Edelstahl-Rollenbock KB dient als Umlenkpunkt im Seilzug und ermöglicht eine präzise Seilführung bei Hebe- und Zuganwendungen mit Drahtseilen.

• Führung und Umlenkung von Drahtseilen im Bereich der Hebe- und Fördertechnik
• Einsatz als Fest- oder Losrolle in Flaschenzugsystemen
• Ideal zur Montage an Wänden, Masten und Stahlkonstruktionen
• Geeignet für Handwinden, Elektrowinden und Davitkrane
• Besonders vorteilhaft in salzhaltiger Atmosphäre, Offshore-Anlagen und Nahrungsmittel-/Chemiebetrieben

Hinweis: Bei hängender Montage (z. B. an der Decke) ist die zulässige Seilzugkraft um etwa 25 % zu reduzieren, wie in den Händlerangaben zur KB-Edelstahlserie beschrieben.

Konstruktion und Materialien

Sowohl das Rollenrad als auch der Rollenbock der KB-Edelstahlserie bestehen aus rostfreiem Edelstahl 1.4401 / 1.4404 (Werkstoffgruppe 316) und sind mit einem Gleitlager ausgerüstet.

• Rolle aus Edelstahl 316 mit gefräster Seilrille
• Bügel / Bock aus Edelstahl 316 zur festen Verschraubung
• Gleitlager (Plain Bearing) für ruhigen Lauf und geringe Wartung
• Ausgelegt für Seilumlenkung mit typischen Ablenkwinkeln bis 180° (einsträngige Seilführung)
• Optionale ATEX-geeignete Varianten gemäß Händlerangaben verfügbar

Durch den Einsatz von Edelstahl 316 wird eine hohe Korrosionsbeständigkeit gegenüber Seewasser und vielen Chemikalien erreicht, womit der Rollenbock auch für dauerhaft im Freien und in Offshore-Applikationen betriebene Seilzüge geeignet ist.

Technische Daten – Variantenübersicht (Auszug)

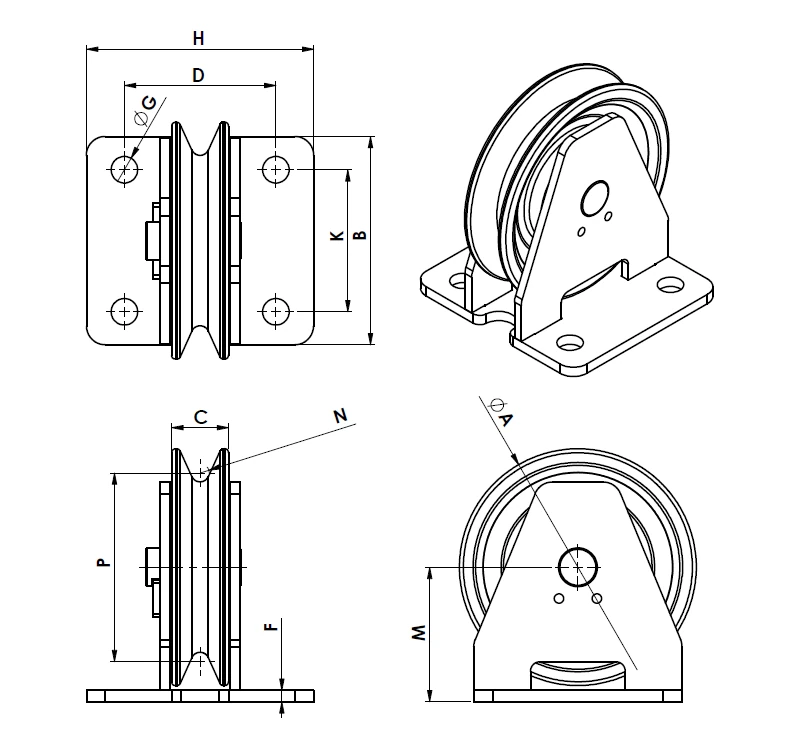

*WLL: zulässige Seilzugkraft bei 180° Umlenkung nach Händler- und Herstellerangaben. Exakte Abmessungen, Bohrbilder und weitere Tragfähigkeiten der KB150–6500 sind den jeweiligen Gebuwin-Datenblättern zu entnehmen.

Auslegung und Einsatzhinweise

Für eine betriebs- und personalsichere Auslegung der Edelstahl-Rollenböcke KB sind die Angaben zu WLL, maximalem Seil-Ø und Befestigung strikt einzuhalten.

• Seildurchmesser muss innerhalb des zulässigen Bereichs des gewählten KB-Typs liegen (z. B. 26 mm bei KB6500).
• Seilzugkraft darf die angegebene WLL bei 180° Umlenkung nicht überschreiten.
• Bei Decken-/hängender Montage die Tragfähigkeit um ca. 25 % reduzieren (Herstellerhinweis).
• Rollenbock nur auf ausreichend tragfähigen, versteiften Strukturen (Wand, Rahmen, Mast) verschrauben.
• Regelmäßige Kontrolle von Seilrille, Lagerung und Befestigungsschrauben einplanen, insbesondere in Offshore- und Marineeinsätzen.
• Bei Sonderanwendungen (z. B. ATEX-Zone) ausschließlich entsprechend zertifizierte Ausführungen einsetzen.

In Kombination mit den passenden Gebuwin-Hand- oder Elektroseilwinden ermöglichen die Edelstahl-Rollenböcke KB langlebige, korrosionsbeständige Flaschenzug- und Umlenksysteme für anspruchsvolle Industrie- und Offshore-Applikationen.
