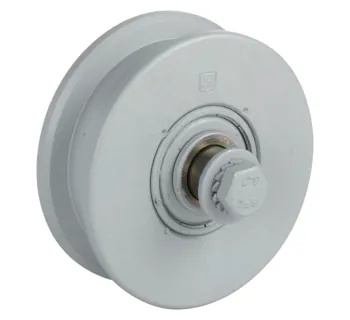

CAH Heiderich Laufrolle mit Achse (1982S-1986S)
Die CAH Heiderich Laufrolle mit Achse (1982S-1986S) ist für hochbeanspruchte, schwere und elektrisch angetriebene Toranlagen ausgelegt und besteht aus galvanisch verzinktem Stahl mit zwei staubdichten Kugellagern, die mit Spezialfett vorbefüllt sind (kein Nachschmieren erforderlich). Die Achse mit Schrauben ist im Lieferumfang, und die Varianten 1985 S/1986 S sind für Feldbahnschienen nach DIN 5901 geeignet.
- Einsatz für schwere und elektrisch angetriebene Toranlagen
- Galvanisch verzinkter Stahl für robusten Korrosionsschutz
- Zwei staubdichte Kugellager für langlebigen, geschützten Lauf
- Spezialfett-Vorfettung: kein Nachschmieren erforderlich
- Achse mit Schrauben im Lieferumfang
- Varianten mit Rollenaußen-Ø 44–200 mm
- Tragfähigkeit bis 1500 kg (je Ausführung)
- DIN 5901-Eignung für Feldbahnschienen (Varianten 1985 S/1986 S)
Die CAH Heiderich Laufrolle mit Achse (1982S-1986S) ist für hochbeanspruchte, schwere und elektrisch angetriebene Toranlagen ausgelegt und besteht aus galvanisch verzinktem Stahl mit zwei staubdichten Kugellagern, die mit Spezialfett vorbefüllt sind (kein Nachschmieren erforderlich). Die Achse mit Schrauben ist im Lieferumfang, und die Varianten 1985 S/1986 S sind für Feldbahnschienen nach DIN 5901 geeignet.
- Einsatz für schwere und elektrisch angetriebene Toranlagen
- Galvanisch verzinkter Stahl für robusten Korrosionsschutz
- Zwei staubdichte Kugellager für langlebigen, geschützten Lauf
- Spezialfett-Vorfettung: kein Nachschmieren erforderlich
- Achse mit Schrauben im Lieferumfang
- Varianten mit Rollenaußen-Ø 44–200 mm
- Tragfähigkeit bis 1500 kg (je Ausführung)
- DIN 5901-Eignung für Feldbahnschienen (Varianten 1985 S/1986 S)
Informationen: Laufrolle mit Achse (1982S-1986S)
Die Laufrollen der Serie 1982 S bis 1986 S von CAH Heiderich wurden für den Einsatz an hochbeanspruchten, schweren Toren sowie an elektrisch angetriebenen Toranlagen entwickelt. Die robuste Ausführung unterstützt einen zuverlässigen und wartungsarmen Betrieb auch unter anspruchsvollen Bedingungen.
Jede Laufrolle besteht aus galvanisch verzinktem Stahl und ist mit zwei staubdichten Kugellagern ausgestattet, die mit Spezialfett vorbefüllt sind – ein Nachschmieren ist nicht erforderlich. Die Achse mit Schrauben ist im Lieferumfang enthalten und ermöglicht eine sichere, montagefertige Befestigung.
Die Varianten 1985 S und 1986 S sind zusätzlich für Feldbahnschienen nach DIN 5901 geeignet und damit für spezielle industrielle Schienensysteme ausgelegt.
Einsatzbereiche
- Schwere und elektrisch angetriebene Toranlagen: langlebige Laufrollenlösung für hohe Beanspruchung
- Untenlaufende Tor-/Schienensysteme: stabiler Lauf bei intensiven Zyklen
- Industrielle Feldbahnschienen-Systeme: Varianten 1985 S / 1986 S passend zu DIN 5901
Unterschiede der Varianten
- Rollenaußen-Ø: von 44 mm bis 200 mm
- Breite der Führungsschiene: je Ausführung unterschiedlich
- Anlagentyp: Schiebetor (1982 S–1984 S) oder Feldbahnschiene (1985 S–1986 S)
- Tragfähigkeit: je Ausführung bis 1500 kg
- Gewicht: je Ausführung unterschiedlich
Sicherheitsaspekte & Normen
- DIN 5901: Gilt für die Eignung der Varianten 1985 S und 1986 S an Feldbahnschienen nach dieser Norm.
- Für den sicheren Betrieb sind Tragfähigkeit, Schienen-/Führungsbreite und die Montage passend zur Anwendung auszuwählen und fachgerecht auszuführen.
- Die staubdichten Kugellager sind mit Spezialfett vorbefüllt; ein Nachfetten ist nicht erforderlich (wartungsfrei im Sinne der Lager-Nachschmierung).
Technische Daten (Typenübersicht)
| Variante | Rollenaußen-Ø | Breite der Führungsschiene | Lagerung | Für Anlagentyp | Montageart | Werkstoff | Tragfähigkeit | Gewicht ca. | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|---|
| 1982 S | 44 mm | 12 mm | Kugellager | Schiebetor | Verschrauben | Stahl, verzinkt | 375 kg | 0.8 kg | CAH-1982-S |
| 1983 S | 100 mm | 20 mm | Kugellager | Schiebetor | Verschrauben | Stahl, verzinkt | 500 kg | 1.6 kg | CAH-1983-S |
| 1984 S | 125 mm | 25 mm | Kugellager | Schiebetor | Verschrauben | Stahl, verzinkt | 750 kg | 3.5 kg | CAH-1984-S |
| 1985 S | 160 mm | 10 mm | Kugellager | Feldbahnschiene | Verschrauben | Stahl, verzinkt | 1000 kg | 6.5 kg | CAH-1985-S |
| 1986 S | 200 mm | 14 mm | Kugellager | Feldbahnschiene | Verschrauben | Stahl, verzinkt | 1500 kg | 11.5 kg | CAH-1986-S |
Passende Artikel/Zubehör
- CAH Heiderich Laufrollen mit Achse 1410 – Laufrollen-Baureihe für untenlaufende Schiebetore
- CAH Heiderich Laufrolle mit Achse 1400 – alternative Laufrollen-Baureihe derselben Marke
- CAH Heiderich Laufrollen mit Achse 1041 – weitere Laufrollen-Serie für Toranlagen
- CAH Heiderich Stahl-Führungsrolle 595 – seitliche Führung zur stabilen Spurhaltung
- CAH Heiderich Stahl-Führungsrollen 597 – Führungsrollen-Ausführung zum Anschweißen
Links
Übersicht der Serie mit Varianten und Kerndaten.
https://www.tomanro.de/5288-CAH_Heiderich_Laufrolle_mit_Achse_1982S_1986S-TypenKompakte Ausführung für schwere/angetriebene Toranlagen.
https://www.tomanro.de/72855-CAH_Heiderich_Laufrolle_mit_Achse_1982S_1986S_1982_S-ProdukteAusführung mit 100 mm Rollenaußen-Ø für Schiebetoranwendungen.
https://www.tomanro.de/72856-CAH_Heiderich_Laufrolle_mit_Achse_1982S_1986S_1983_S-ProdukteAusführung mit 125 mm Rollenaußen-Ø für Schiebetore.
https://www.tomanro.de/72857-CAH_Heiderich_Laufrolle_mit_Achse_1982S_1986S_1984_S-ProdukteDIN-5901-taugliche Feldbahnschienen-Ausführung.
https://www.tomanro.de/72858-CAH_Heiderich_Laufrolle_mit_Achse_1982S_1986S_1985_S-ProdukteGrößte Ausführung der Serie, für Feldbahnschiene nach DIN 5901.
https://www.tomanro.de/72859-CAH_Heiderich_Laufrolle_mit_Achse_1982S_1986S_1986_S-ProdukteAlternative Laufrollen-Baureihe für untenlaufende Toranlagen.
https://www.tomanro.de/5289-CAH_Heiderich_Laufrollen_mit_Achse_1410-TypenWeitere Laufrollen-Serie der Marke für Toranwendungen.
https://www.tomanro.de/5281-CAH_Heiderich_Laufrolle_mit_Achse_1400-TypenAlternative Laufrollen-Baureihe für unterschiedliche Torgrößen.
https://www.tomanro.de/5282-CAH_Heiderich_Laufrollen_mit_Achse_1041-TypenSeitliche Führung zur stabilen Spurhaltung von Toranlagen.
https://www.tomanro.de/5291-CAH_Heiderich_Stahl_Fuehrungsrolle_595-TypenFührungsrollen-Ausführung zum Anschweißen für dauerhafte Befestigung.
https://www.tomanro.de/5292-CAH_Heiderich_Stahl_Fuehrungsrollen_597-Typen

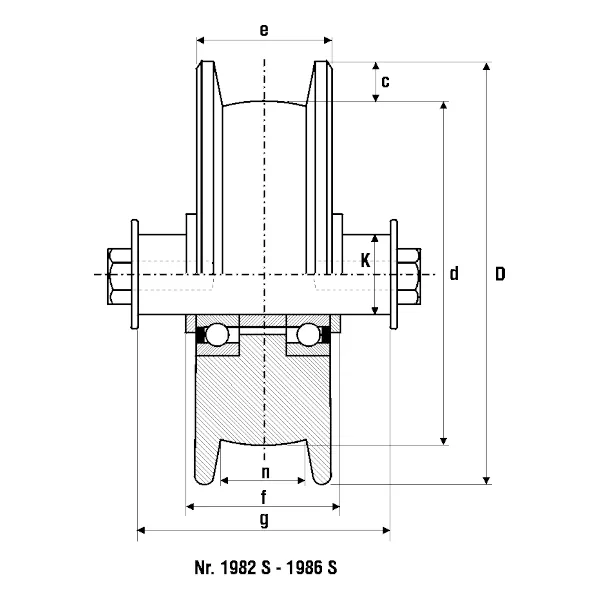

Abmessungen Laufrolle mit Achse (1982S-1986S)
| Laufrolle mit Achse (1982S-1986S) | Rollenaußen-Ø (mm) | D (mm) | K (mm) | c (mm) | d (mm) | e (mm) | f (mm) | g (mm) | n (mm) | Abstandsring-Ø (mm) | Schienenbreite max. (mm) | Tragfähigkeit (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
