CAH Heiderich Stahl-Führungsrolle 595
Die CAH Heiderich Stahl-Führungsrolle 595 ist eine seitliche Führungsrolle zum Verschrauben für zuverlässige Spurführung, z. B. an Schiebetoren und Führungssystemen. Die komplett verzinkte Ausführung (inkl. Achse und Muttern) mit wassergeschütztem Präzisions-Rillenkugellager ermöglicht einen leisen und langlebigen Lauf, je nach Nenngröße bis 2000 kg Tragfähigkeit.
- Seitliche Führungsrolle für definierte, sichere Spurführung
- Montageart: Verschrauben für flexible Befestigung
- Komplett verzinkt (Rolle, Achse, Muttern) für Korrosionsschutz
- Wassergeschütztes Präzisions-Rillenkugellager für dauerhaften Betrieb
- Leiser und verschleißarmer Lauf durch Kugellagerung
- Mehrere Nenngrößen für unterschiedliche Einbausituationen
- Tragfähigkeit bis 2000 kg (je Variante)
- Passende Alternativen innerhalb der Marke: Stahl-Führungsrollen 597, Lose Führungsrolle 218, Niro-Führungsrollen 1398
Die CAH Heiderich Stahl-Führungsrolle 595 ist eine seitliche Führungsrolle zum Verschrauben für zuverlässige Spurführung, z. B. an Schiebetoren und Führungssystemen. Die komplett verzinkte Ausführung (inkl. Achse und Muttern) mit wassergeschütztem Präzisions-Rillenkugellager ermöglicht einen leisen und langlebigen Lauf, je nach Nenngröße bis 2000 kg Tragfähigkeit.
- Seitliche Führungsrolle für definierte, sichere Spurführung
- Montageart: Verschrauben für flexible Befestigung
- Komplett verzinkt (Rolle, Achse, Muttern) für Korrosionsschutz
- Wassergeschütztes Präzisions-Rillenkugellager für dauerhaften Betrieb
- Leiser und verschleißarmer Lauf durch Kugellagerung
- Mehrere Nenngrößen für unterschiedliche Einbausituationen
- Tragfähigkeit bis 2000 kg (je Variante)
- Passende Alternativen innerhalb der Marke: Stahl-Führungsrollen 597, Lose Führungsrolle 218, Niro-Führungsrollen 1398
Informationen: Stahl-Führungsrolle 595
Die Stahl-Führungsrolle 595 von CAH Heiderich ist für anspruchsvolle Anwendungen ausgelegt, bei denen Stabilität, Präzision und Witterungsbeständigkeit gefragt sind. Sie wird als seitliche Führungsrolle eingesetzt, um Schiebetore, Klappen oder andere Mechaniken mit definiertem Laufweg zuverlässig in der Spur zu halten.
Die komplette Ausführung aus Laufrolle, Achse und Muttern besteht aus Stahl, verzinkt und ist dadurch wirksam gegen Korrosion geschützt. Ein wassergeschütztes Präzisions-Rillenkugellager sorgt für einen leichten, leisen und langlebigen Lauf – auch bei Außenanwendungen.
Einsatzbereiche
- Schiebetore: seitliche Führung zur spielfreien Spurhaltung
- Klappen und mechanische Systeme: definierter Laufweg mit präziser Führung
- Führungssysteme in Industrieanlagen: robuste Rollenführung für dauerhaften Betrieb
- Außenanwendungen: witterungsbeständige Ausführung mit wassergeschützter Lagerung
Varianten & Unterschiede
Die Baureihe ist in mehreren Nenngrößen erhältlich und unterscheidet sich über den Rollenaußen-Ø, das Gewicht, die Gewindestärke der Achse sowie die Tragfähigkeit. Alle Ausführungen sind für Verschraubung vorgesehen und nutzen Kugellager.
Sicherheitsaspekte
- Die Rollen sind nach Tragfähigkeit auszuwählen; die Auslegung muss zur realen Tor-/Bauteillast und zur Einbausituation passen.
- Für einen sicheren Betrieb ist eine fachgerechte Verschraubung mit geeigneter Gegenkonstruktion erforderlich; Achse und Muttern sind Bestandteil der komplett verzinkten Ausführung.

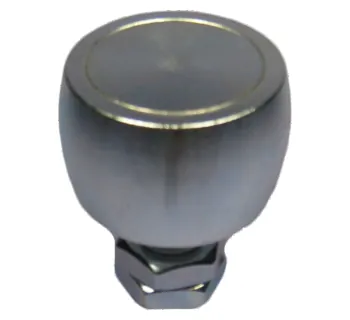

Produktabbildung
Technische Daten (Typenübersicht)
| Ausführung | Rollenaußen-Ø | Lagerung | Montageart | Werkstoff | Gewindestärke | Tragfähigkeit | Gewicht ca. | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|
| NG 48 | 48 mm | Kugellager | Verschrauben | Stahl, verzinkt | M16 | 200 kg | 0.45 kg | CAH-595-48 |
| NG 100 | 100 mm | Kugellager | Verschrauben | Stahl, verzinkt | M24 | 750 kg | 2.5 kg | CAH-595-100 |
| NG 115 | 115 mm | Kugellager | Verschrauben | Stahl, verzinkt | M42 | 2000 kg | 7.5 kg | CAH-595-115 |
Passende Artikel/Zubehör
- CAH Heiderich Stahl-Führungsrollen 597 – alternative Führungsrollen für hohe Belastung, Ausführung zum Anschweißen
- CAH Heiderich Lose Führungsrolle 218 – schwere Ausführung aus Grauguss für Schiebetoranwendungen
- CAH Heiderich Niro-Führungsrollen 1398 – Edelstahl-Option für feuchte oder korrosive Umgebungen
Links
Übersicht der Nenngrößen und Ausführungen.
https://www.tomanro.de/5291-CAH_Heiderich_Stahl_Fuehrungsrolle_595-TypenKompakte Variante für präzise Führung.
https://www.tomanro.de/72865-CAH_Heiderich_Stahl_Fuehrungsrolle_595_NG_48-ProdukteAusführung für höhere Lastbereiche.
https://www.tomanro.de/72866-CAH_Heiderich_Stahl_Fuehrungsrolle_595_NG_100-ProdukteMaximale Tragfähigkeit innerhalb der Baureihe.
https://www.tomanro.de/72867-CAH_Heiderich_Stahl_Fuehrungsrolle_595_NG_115-ProdukteAlternative Führungsrollen zum Anschweißen.
https://www.tomanro.de/5292-CAH_Heiderich_Stahl_Fuehrungsrollen_597-TypenSchwere Grauguss-Ausführung für Schiebetore.
https://www.tomanro.de/5280-CAH_Heiderich_Lose_Fuehrungsrolle_218-TypenEdelstahl-Option für korrosive Umgebungen.
https://www.tomanro.de/5285-CAH_Heiderich_Niro_Fuehrungsrollen_1398-Typen

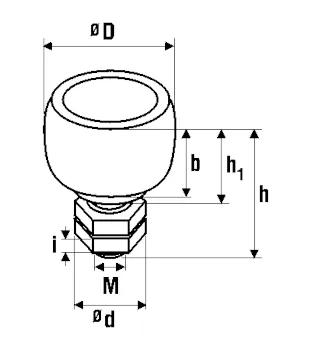

Abmessungen Stahl-Führungsrolle 595
| Stahl-Führungsrolle 595 | Rollenaußen-Ø (mm) | D (mm) | b (mm) | d (mm) | h (mm) | h1 (mm) | i (mm) | Gewindestärke (mm) | Tragfähigkeit (kg) |
|---|---|---|---|---|---|---|---|---|---|
