Yale Maschinenheber YAS

Der Maschinenheber YAS ist ein kompakter, hydraulischer Heber zum sicheren Anheben und Positionieren von Maschinen und ähnlichen Bauteilen. Die Lastaufnahme ist sowohl über die flache Hubklaue (für geringe Ansetzhöhen) als auch über den Kopf des Hebers möglich.

Die integrierte Hydraulikpumpe wird über einen 270° schwenkbaren Pumphebel bedient und ist damit auch bei beengten Platzverhältnissen einsetzbar. Für kontrolliertes Absenken verfügt die Baureihe über ein feinfühlig regelbares Ablassventil; die Pumpe ist über ein Druckbegrenzungsventil abgesichert.

Ab einer Tragfähigkeit von 10000 kg ist ein zusätzlicher Kupplungsanschluss für den externen Pumpenbetrieb vorhanden (z. B. Hand-, Motor- oder Synchronhubpumpe). Beim Betrieb mit externer Pumpe ist die Verwendung eines Manometers vorgeschrieben.

Einsatzbereiche

• Instandhaltung und Montage: Anheben und Ausrichten von Maschinen, Aggregaten, Pressen, Werkzeugmaschinen.
• Anlagenbau und Industrieumzüge: Positionieren schwerer Bauteile bei geringer Bodenfreiheit.
• Service und Reparatur: kontrolliertes Heben/Absenken für Unterfütterung, Nivellierung und Justage.
• Schwerlast-Umfeld: punktuelles Anheben, wenn klassische Wagenheber/Stapler nicht zugänglich sind.

Unterschiede der Varianten

Die Baureihe umfasst Varianten von 3000 kg bis 25000 kg. Die Auswahl erfolgt praxisnah über Tragfähigkeit, Arbeitshöhe an der Hubklaue (min./max.) und Gewicht. Zusätzlich unterscheiden sich die Modelle in Funktionsmerkmalen:

• YAS-3 / YAS-5: besonders kompakt für geringe Ansetzhöhen; ohne externen Pumpenanschluss.
• ab YAS-10: zusätzlicher Kupplungsanschluss für externen Pumpenbetrieb (max. 520 bar).
• YAS-15 / YAS-25: Doppelpumpe für Schnellhub sowie Transportrollen für verbessertes Handling.

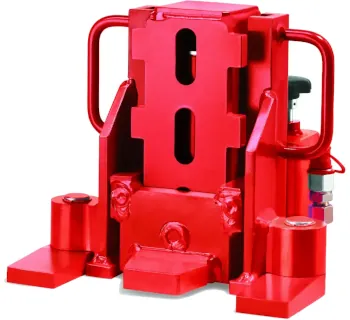

Produktansicht

Technische Daten

Modell	Artikel-Nr.	Tragfähigkeit	Hub	Arbeitshöhe Klaue min.	Arbeitshöhe Klaue max.	Druck max.	Gewicht ca.	Hinweise
YAS-3	N13101119	3000 kg	140 mm	12 mm	230 mm	520 bar	15.0 kg	Lastaufnahme über Hubklaue oder Kopf
YAS-5	N13101120	5000 kg	140 mm	15 mm	232 mm	520 bar	19.0 kg	Lastaufnahme über Hubklaue oder Kopf
YAS-10	N13101121	10000 kg	140 mm	20 mm	300 mm	520 bar	28.0 kg	zusätzlicher Kupplungsanschluss für externen Pumpenbetrieb
YAS-15	N13101122	15000 kg	140 mm	25 mm	291 mm	520 bar	50.0 kg	Doppelpumpe (Schnellhub) + Transportrollen + externer Pumpenanschluss
YAS-25	N13101123	25000 kg	140 mm	30 mm	300 mm	520 bar	72.0 kg	Doppelpumpe (Schnellhub) + Transportrollen + externer Pumpenanschluss

Sicherheitsaspekte & Normen

Für Maschinenheber dieser Bauart ist die Norm EN 1494 (mobile oder bewegliche Heber und zugehörige Hebezeuge) ein gängiger Sicherheitsrahmen. Sie beschreibt typische Gefährdungen (z. B. Instabilität, Quetschstellen, Überlast) und die dazugehörigen technischen bzw. organisatorischen Maßnahmen; eine konkrete Konformität muss der Hersteller über die Produktdokumentation nachweisen.

• Überlast vermeiden: Tragfähigkeit niemals überschreiten; Last zentrisch aufnehmen und gegen Kippen sichern.
• Standsicherheit: nur auf tragfähigem, ebenem Untergrund einsetzen; Last nach dem Anheben zusätzlich unterbauen (z. B. mit Stützböcken/Unterlagen).
• Kontrolliertes Absenken: das Ablassventil feinfühlig bedienen; Hände/Füße aus dem Gefahrenbereich halten.
• Hydraulikschutz: integriertes Druckbegrenzungsventil unterstützt den Schutz vor Überdruck; auf Leckagen, Beschädigungen und saubere Kupplungen achten.
• Externer Pumpenbetrieb: ab 10000 kg möglich; dabei ist ein Manometer vorgeschrieben und der zulässige Systemdruck (max. 520 bar) einzuhalten.

Passende Artikel/Zubehör

• Hydraulikhandpumpe Yale HPS: für den externen Pumpenbetrieb (passend bei Bedarf an zusätzlicher Reichweite/Bedienposition; Druckbereich der Werkstatthydraulik beachten).
• Elektro-Motorpumpe Yale PY-04: mobile Kraftquelle für wiederholte Hubvorgänge und längere Einsätze; je nach Ausführung für einfach- oder doppeltwirkende Anwendungen.
• Hydraulik-Manometer: zur vorgeschriebenen Drucküberwachung beim Betrieb mit externer Pumpe.
• Hydraulikschläuche und Kupplungen/Verschraubungen: für eine sichere Verbindung zwischen Heber, Pumpe und Manometer (Systemkompatibilität und Druckklasse beachten).
