DELTA Maschinenheber HTJ

Der Maschinenheber HTJ von DELTA ist ein hydraulischer Maschinenheber für das Anheben, Ausrichten und Positionieren schwerer Lasten im industriellen Umfeld. Er ist so ausgelegt, dass er in jeder Richtung eingesetzt werden kann – auch liegend oder schräg – und unterstützt damit Hebevorgänge in beengten Einbausituationen sowie bei ungünstigen Ansetzpunkten.

Für die Bedienung bietet das um 360° drehbare Gehäuse zusätzliche Bewegungsfreiheit, weil der Bediener die Ausrichtung an die Arbeitssituation anpassen kann. Das Absenken erfolgt über eine präzise einstellbare Absenkgeschwindigkeit, wodurch sich Lasten kontrolliert und feinfühlig ablassen lassen. Ein abnehmbarer Hebel erleichtert das Handling und unterstützt eine platzsparende Lagerung.

Für die Betriebssicherheit ist ein Überlastschutz integriert. Zudem gilt: Die Tragfähigkeit am Fuß entspricht 100% der maximalen Last, wodurch der Heber auch bei niedrigen Ansetzpunkten die volle Nennlast am Fuß bereitstellt.

Einsatzbereiche

• Instandhaltung und Wartung: Anheben und Ausrichten von Maschinen, Aggregaten und Baugruppen zur Reparatur oder Justage.
• Montage und Anlagenbau: kontrolliertes Positionieren bei Montagearbeiten, insbesondere bei schwierigen Ansetzpunkten.
• Maschinenumzüge im Betrieb: kurzes Anheben zum Unterbauen (z. B. Kanthölzer) oder zum Unterrollen von Transportfahrwerken.
• Werkstatt und Fertigung: punktuelles Heben zur Nivellierung, Ausrichtung und Lastaufnahme in beengten Bereichen.

Unterschiede der Varianten

Der Maschinenheber HTJ ist in mehreren Tragfähigkeiten verfügbar. Die Varianten unterscheiden sich in Tragfähigkeit, Hub (als Arbeitsbereich) sowie im Gewicht und im Kraftaufwand bei Volllast.

• HTJ 5.0 t: kompakte Lösung für mittlere Lasten; Hub 205 mm, Gewicht ca. 25 kg, Kraftaufwand 280 N.
• HTJ 10.0 t: höhere Lastklasse; Hub 230 mm, Gewicht ca. 35 kg, Kraftaufwand 400 N.
• HTJ 25.0 t: Schwerlastvariante; Hub 215 mm, Gewicht ca. 109 kg, Kraftaufwand 400 N.

Sicherheitsaspekte & Normen

Der Maschinenheber HTJ erfüllt die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung ausgeliefert. Für den praktischen Einsatz bedeutet das: Der Heber ist als Maschine sicherheitstechnisch bewertet und muss entsprechend der Betriebsanleitung betrieben, geprüft und instand gehalten werden.

• Standsicherheit: Last möglichst zentrisch einleiten, Untergrund tragfähig und eben wählen; Kippgefahr durch seitliche Kräfte vermeiden.
• Unterbauen: Nach dem Anheben Last gegen Absinken sichern (z. B. durch stabile Unterlagen); nicht allein auf der Hydraulik abstützen.
• Gefahrenbereich: Hände/Füße aus Quetsch- und Scherstellen fernhalten; Absenken nur kontrolliert über die justierbare Absenkgeschwindigkeit.
• Überlast vermeiden: Nenntragfähigkeit nicht überschreiten; integrierter Überlastschutz ersetzt nicht die richtige Lastabschätzung.
• Betriebstemperatur: Einsatztemperatur -20 °C bis +50 °C beachten.

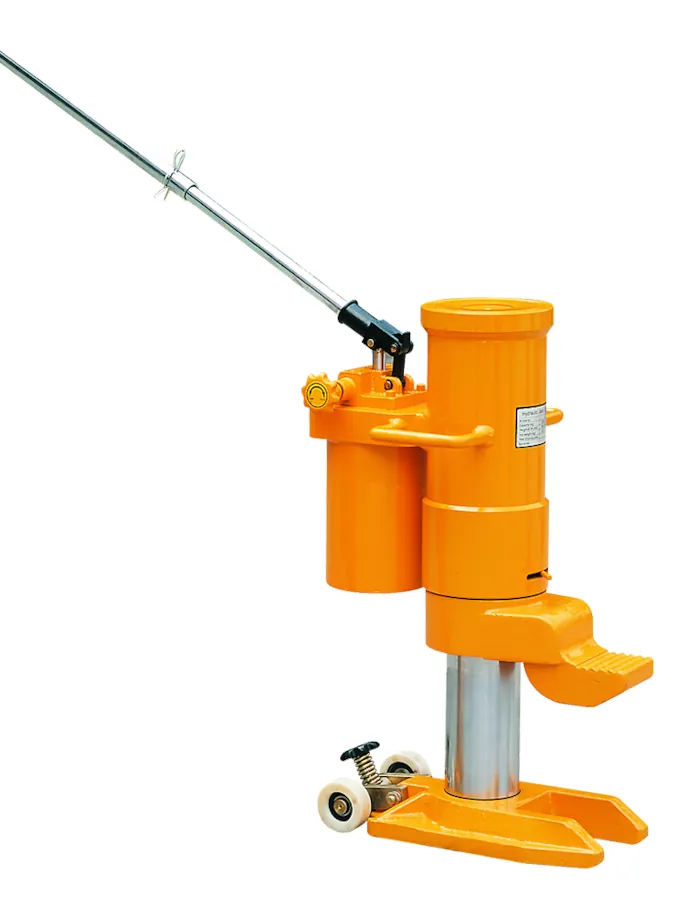

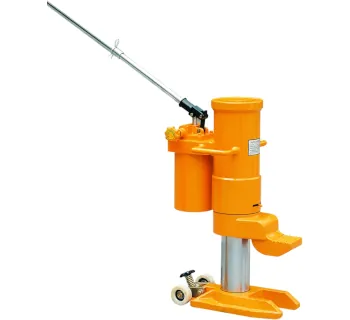

Produktbild

Technische Daten

Ausführung	Tragfähigkeit	Hub (Arbeitsbereich)	Gewicht ca.	Kraftaufwand bei Volllast	Artikel-Nr.	EAN/GTIN
HTJ 5.0 t	5000 kg	205 mm	25 kg	280 N	DEL-DC.0.HTJ.05	8719482259432
HTJ 10.0 t	10000 kg	230 mm	35 kg	400 N	DEL-DC.0.HTJ.10	8719482259449
HTJ 25.0 t	25000 kg	215 mm	109 kg	400 N	DEL-DC.0.HTJ.25	8719482259456

Passende Artikel/Zubehör

• Transportfahrwerke: nach dem Anheben lässt sich die Last praxisnah auf untergerollte Fahrwerke absetzen, um Maschinen im Betrieb zu verfahren.
• Weitere Hydraulikheber von DELTA: als Ergänzung, wenn andere Tragfähigkeiten oder Bauformen für den Einsatzfall besser passen.
• Hydraulikzylinder: für Press- oder Abstützaufgaben in der Werkstatthydraulik, wenn statt eines Maschinenhebers ein Zylinderkonzept erforderlich ist.
