Tractel Ein- und Ausstieg

Der Tractel Ein- und Ausstieg ist eine Systemkomponente für das FABA A12 Steigschutzsystem und ermöglicht das kontrollierte Ein- und Ausführen des Fangwagens an definierten Stellen des Steigwegs. Er ist insbesondere dort vorgesehen, wo ein sicherer Übergang zwischen Steigweg und Arbeitsbereich erforderlich ist, z. B. an Arbeitsbühnen oder Plattformen.

Das Bauteil ist als 90° drehbare Ausführung beschrieben: Nach dem Entriegeln kann ein Mittelstück um 90° gedreht werden, sodass der Fangwagen seitlich entnommen bzw. eingeführt werden kann. Während der Drehbewegung ist der vertikale Durchstieg blockiert, und nach Rückführung in die vertikale Position verriegelt der Mechanismus automatisch.

Einsatzbereiche

• Arbeitsbühnen und Serviceplattformen an Steigwegen, an denen der Nutzer sicher ein- oder aussteigen muss.
• Wartung und Inspektion in Industrie- und Anlagenbereichen mit regelmäßigem Zugang über Steigleitern.
• Übergänge an Steigwegen zu Podesten, Decks oder ähnlichen Standflächen mit definiertem Ausstiegsbereich.

Unterschiede der Varianten

Der Ein- und Ausstieg ist in zwei Werkstoffvarianten verfügbar: Stahl, feuerverzinkt sowie Edelstahl (V4A). Beide Varianten sind als 90° drehbare Ausführung für das System FABA A12 angegeben.

Sicherheitsaspekte & Normen

Der Ein- und Ausstieg ist als Systemkomponente nach EN 353-1 angegeben und dient der sicheren Bedienung des Fangwagens an definierten Punkten der Steiganlage. Für den sicheren Betrieb ist die Funktionslogik entscheidend: Beim Drehen ist der vertikale Durchstieg blockiert, und in der senkrechten Grundstellung erfolgt eine automatische Verriegelung.

Montagehinweise

• Montageposition: ca. 1000 mm über der Standebene zur ergonomischen Nutzung.
• Entriegeln und Drehen des Mittelstücks um 90° ermöglicht das seitliche Ein-/Ausführen des Fangwagens.
• Während der Drehbewegung ist der vertikale Durchstieg blockiert; in vertikaler Position verriegelt das Bauteil automatisch.

Lieferumfang

• 3x Befestigungsschrauben M12x35

Abbildung

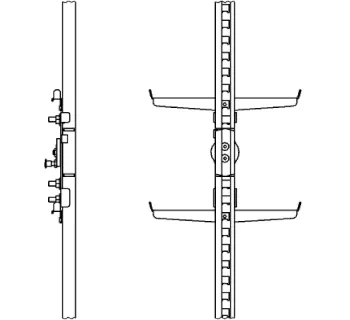

Schematische Darstellung des Ein- und Ausstiegs als drehbare Systemkomponente zur seitlichen Entnahme/Einführung des Fangwagens:
