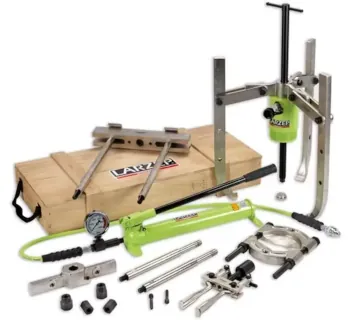

Larzep Universal Abzieher-Set FU

Das Larzep Universal Abzieher-Set FU ist ein vielseitiges Hydraulik-Abzieherset für anspruchsvolle Demontagearbeiten in Wartung und Instandhaltung. Es kombiniert hydraulische und mechanische Komponenten in einem System, um festsitzende Teile kontrolliert und kraftvoll abzuziehen.

Je nach Ausführung deckt das Set unterschiedliche Zugkräfte ab und ist für typische Wartungs-Zuganwendungen ausgelegt. Geliefert wird das Set in einer stabilen Holzkiste für Transport und Lagerung.

Einsatzbereiche

• Instandhaltung und Reparatur an Maschinen, Anlagen und Aggregaten
• Abziehen von Lagern, Rädern, Riemenscheiben, Zahnrädern und Kupplungsteilen (anwendungsabhängig)
• Werkstatt, Industrieservice, Produktion und Montage mit wiederkehrenden Demontageaufgaben
• Einsatz bei festsitzenden oder korrodierten Verbindungen, bei denen manuelle Abzieher an Grenzen kommen

Set-Aufbau und Funktionsprinzip

Das Set vereint einen Hydraulikzylinder mit Pumpe und Druckanzeige sowie modulare Abzieher-Geometrien (z. B. 2-Backen/3-Backen und Kreuzgelenk-Lösungen). Dadurch lässt sich die Zugkraft kontrolliert einleiten und auf unterschiedliche Abzieh-Situationen anpassen.

Die enthaltene Druckanzeige unterstützt dabei, den Kraftaufbau zu überwachen und die Anwendung reproduzierbar auszuführen.

Varianten und Unterschiede

Die FU-Serie ist in mehreren Ausführungen verfügbar, die sich primär durch Zugkraft und Gewicht unterscheiden. Zusätzlich unterscheiden sich konstruktive Details je nach Kapazitätsbereich.

• Zugkraft je nach Set von 5 t bis 50 t
• 5 t-Ausführung: der Lagergehäuse-Abzieher (FI) ist konstruktionsbedingt nicht enthalten
• 5 t und 10 t: gemeinsamer Grundkörper für 2-Backen und 3-Backen
• 20 t, 30 t, 50 t: getrennte Grundkörper für 2-Backen und 3-Backen

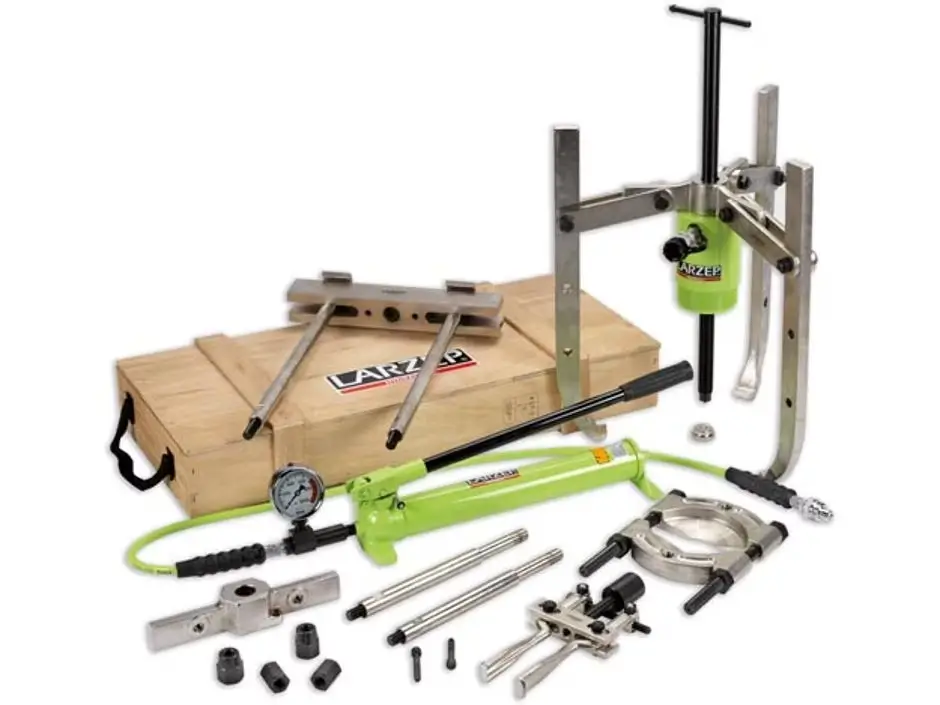

Lieferumfang

Das Universal Abzieher-Set FU beinhaltet die für die Anwendung erforderlichen hydraulischen und mechanischen Komponenten. Die Zusammenstellung ist auf Wartungs-Zuganwendungen ausgelegt und wird in einer stabilen Holzkiste geliefert.

Hydraulische Komponenten

• Zylinder
• Pumpe
• Schlauch
• Druckanzeige (Manometer)
• Anzeigeadapter
• männliche Kupplung
• Hohlsattel (ausführungsspezifisch)

Mechanische Komponenten

• 2-Backen-Abzieher (FX) / 3-Backen-Abzieher (FV)
• Kompletter Kreuzgelenk-Abzieher (FZ) inkl. einfachem Kreuzgelenk-Abzieher (FT) mit Verlängerungsteilen und Verbindungsstücken
• Lagergehäuse-Abzieher (FI) (nicht im 5 t-Set)
• Lagerabzieher (FR)

Montage- und Anwendungshinweise

• Vor dem Einsatz alle Teile prüfen: Unversehrtheit, korrekte Montage und saubere Kupplungen.
• Backen symmetrisch ansetzen und den Abzieher zentriert zur Spindel ausrichten.
• Kupplungen vor dem Verbinden reinigen und die Verbindung vollständig herstellen.
• Hydraulik über die Pumpe aufbauen und den Prozess über die Druckanzeige überwachen.
• Im Normalbetrieb die Anwendung so wählen, dass 80% der Nennkapazität nicht überschritten werden.
• Bei Nutzung des Lagergehäuse-Abziehers (FI): Nennkapazität nicht über 70% ausnutzen.
• Bei Nutzung des Lagerabziehers (FR): Nennkapazität nicht über 50% ausnutzen.
• Spindel sauber halten und schmieren; Verlängerungen, Muttern und Verbindungen stets fest anziehen.
• Keine Schläge auf die Spindel; keine unzulässigen Änderungen an Bauteilen (z. B. Schweißen oder Verlängern von Hebeln).
• Nach dem Einsatz: System drucklos machen, reinigen und in der Holzkiste lagern.

Sicherheitsaspekte und Normen

• Nur durch geschultes Personal einsetzen: Hochdruck-Hydraulik birgt besondere Risiken.
• Schutzausrüstung anwendungsabhängig verwenden (z. B. Schutzbrille, Handschuhe, Sicherheitsschuhe).
• Arbeitsbereich sichern: keine Personen im Gefahrenbereich während des Zugvorgangs.
• Hydraulikschläuche regelmäßig ersetzen, auch wenn äußerlich keine Schäden erkennbar sind.
• Wartung nur im drucklosen Zustand; Reparaturen mit Original-Ersatzteilen durch Fachpersonal.
• ISO 9001: Der Hersteller verweist auf Fertigung/Überwachung unter Qualitätsmanagement nach ISO 9001 (Einordnung: Qualitätsmanagement, keine direkte Einsatz-Norm).

Werkstoffe und Ausführung

• Komponenten aus hochwertigem geschmiedetem Stahl (robust für den Werkstatt- und Serviceeinsatz).
• Kombination aus hydraulischen und mechanischen Bauteilen für hohe Flexibilität am Einsatzort.

Bedienerfreundlichkeit

• Holzkiste: erleichtert Transport, Schutz und Ordnung der Komponenten.
• Schnellkupplungs-Konzept: unterstützt zügiges Umrüsten und sauberes Verbinden von Hydraulikkomponenten.
• Druckanzeige: unterstützt kontrolliertes Arbeiten und hilft, Überlast zu vermeiden.

Passende Artikel/Zubehör

• Hydraulikschläuche (Larzep): als Ersatz oder für anwendungsabhängige Systemanpassung.
• Kupplungen AZ (Larzep): Schnellkupplungen zum sicheren Verbinden von Pumpe, Schlauch und Werkzeug.
• Hydraulische Handpumpen (Larzep): Alternative Pumpenkonzepte für mobile oder stationäre Anwendungen.
• Fußpumpe (Larzep): freihändiges Arbeiten, wenn die Anwendung dies begünstigt.
• Pumpen-Zylinder-Sets (Larzep): Systemergänzung für andere Zug- oder Druckaufgaben.
• Zugzylinder (Larzep): spezialisiertes Werkzeug für ziehende Hydraulikanwendungen außerhalb des Abzieher-Setups.
