GEDORE hydraulische Abzieher (1.50)

Das GEDORE Hydraulik-Abziehgerät 1.50 ist ein modulares System zum schnellen und schonenden Abziehen unterschiedlichster Bauteile. Die Kombination aus Handpumpe, Hydraulikzylindern und leistungsfähigen Abziehern ermöglicht einen kontrollierten Druckaufbau und damit präzises Arbeiten auch bei hartnäckigen Verbindungen.

Typische Anwendungen sind das Abziehen von Scheiben, Rädern, Kugellagern, Zahnrädern, Speichenrädern und Riemenscheiben. Die kräftige Ausführung ist auf hohe Belastung ausgelegt und unterstützt ein beschädigungsarmes Lösen empfindlicher Komponenten.

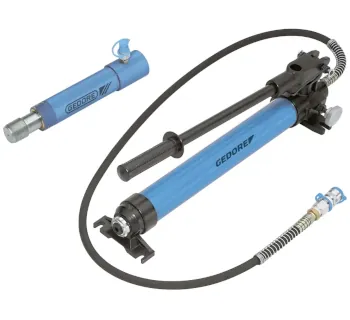

Ansicht (Beispiel: Hydraulisches Arbeitsgerät)

Abbildung kann abweichen vom Original.

Einsatzbereiche

• Maschinen- & Anlagenbau: kontrollierte Demontage von Antriebsteilen wie Zahnrädern und Lagerkomponenten
• Industriewartung: geplante Instandhaltung und Demontagearbeiten im laufenden Betrieb
• Fahrzeug- und Nutzfahrzeugtechnik: Arbeiten an Riemenscheiben, Speichenrädern und vergleichbaren Baugruppen
• Landmaschinen & Schwertechnik: zuverlässiges Lösen festsitzender Bauteile bei hoher Belastung

Varianten & Unterschiede der Komponenten

Das System 1.50 besteht aus einer hydraulischen Handpumpe, passenden Hydraulikzylindern sowie Abziehern für unterschiedliche Abziehsituationen. Je nach Kombination sind 10 t bzw. 12 t Zugkraft realisierbar.

• Abzieher 1.06/40: geeignet für Außenabziehen und Innenabziehen (je nach Aufbau); Ausführung ohne Schraube / Spannbügel; Anpassung über alternative Haken/Erweiterungen möglich.
• Abzieher 1.17/10: kräftige Ausführung; als 2-Arm- und 3-Arm-Abzieher verwendbar; selbsttätiges Anpressen der Haken für stabilen Sitz.
• Hydraulikzylinder 1.51/10 und 1.51/11: Zylindervarianten für unterschiedliche Einbausituationen; jeweils für 700 bar-Systeme ausgelegt, inklusive Schnellkupplungsnippel und Staubschutzkappe.
• Set 1.50/11 (ohne Abzieher): Anwendung auch zum Pressen, Richten, Heben, Biegen und Abziehen; Abzieher optional ergänzbar.

Werkstoff & Systemmerkmale

• Max. Betriebsdruck: entsprechend Systemauslegung (ca. 700 bar)
• Material: hochfester Stahl, präzise bearbeitet
• Verwendung: Außenabziehen / Innenabziehen (abhängig vom jeweiligen Abzieher)
• Schonendes Arbeiten: kontrollierter Druckaufbau unterstützt beschädigungsfreies Abziehen

Praxistipp

Für besonders hartnäckige Verbindungen kann der Zylinder 1.51/11 in Kombination mit dem Abzieher 1.17/10 genutzt werden, um stark verpresste Bauteile effizient zu lösen und den erforderlichen Kraftaufwand zu reduzieren.

Sicherheitsaspekte

• Bei Arbeiten mit hydraulischem Druck geeignete PSA tragen (z. B. Schutzbrille, Handschuhe).
• Vor Inbetriebnahme alle Leitungen und Verbindungen auf Dichtigkeit prüfen.
• Niemals über dem maximal zulässigen Druck arbeiten.

Passende Artikel/Zubehör (praxisrelevant)

• Abzieher mit Werkstattständer: übersichtliche Bereitstellung und schneller Zugriff auf Abzieher im Werkstattumfeld.
• Abzieher-Set mit 3 Haken: flexible Ergänzung für wechselnde Abziehsituationen.
• Abzughaken & Verlängerungen: zur Anpassung an unterschiedliche Abziehfälle (z. B. spezielle Hakenformen).
• Innen- und Außenabzieher-Satz: Ergänzung für Auszieh-/Abziehfälle in Gehäusen und Bohrungen.
