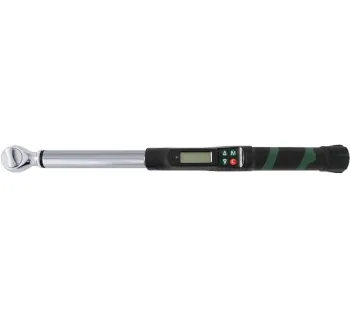

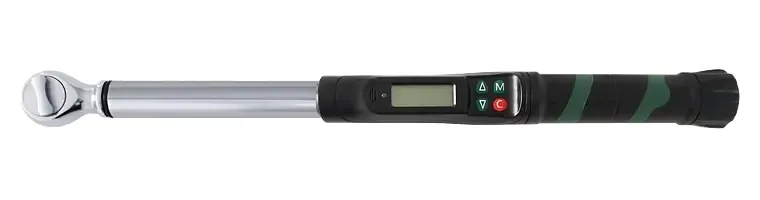

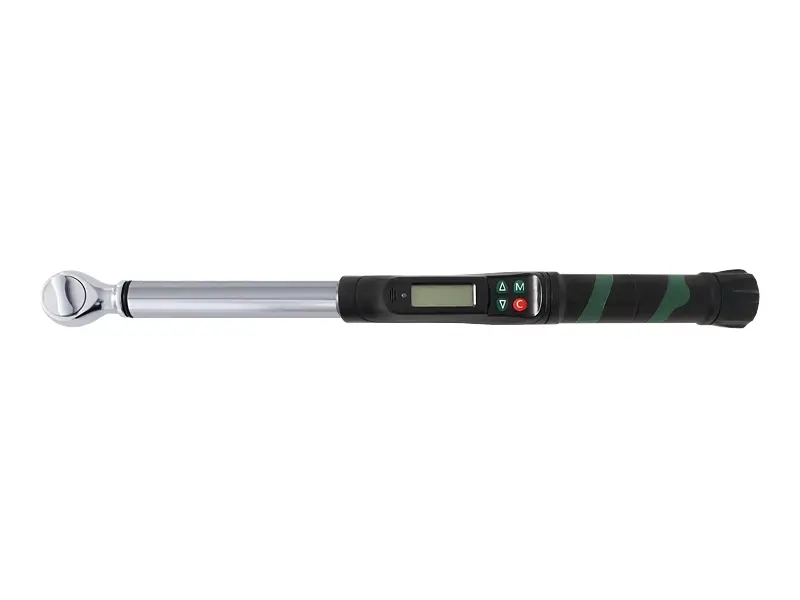

NovaTork Elektr. Drehmomentschlüssel EA
Die NovaTork EA-Serie ist ein elektronischer Drehmomentschlüssel für Montage oder Überprüfung von Schraubverbindungen und kann auf Drehmoment, Drehwinkel oder eine Kombination eingestellt werden.
- Drehmoment, Drehwinkel oder Kombination als Einstell-/Messmodus
- Gyroskop für Winkelmessung bis 1 Grad genau (beschrieben)
- Peak- & Trace-Funktion, inklusive Festhalten des höchsten Messwerts
- Ton- und Lichtalarmfunktion bei Erreichen des Zielwerts (beschrieben)
- 2 - 1000 Nm Greifbereich über die Serie (modellabhängig)
- Antriebsvierkant je Modell 1/4, 3/8, 1/2 oder 3/4 Zoll
- Gewicht je Modell 0.88 - 5.2 kg
- Genauigkeit Drehmoment: im Uhrzeigersinn ± 2%, gegen Uhrzeigersinn ± 3% (bezogen auf die Kapazität)
- Genauigkeit Winkel: (± 1% des Messwerts) + (± 1° bei 10°/s - 180°/s) + (± 1° der Prüfvorrichtung)
- Drehmomentfehler-Prozentanzeige und Winkeldifferenzanzeige im Winkelmodus
- Digitale Anzeige mit hoher Auflösung und Hintergrundbeleuchtung (beschrieben/genannt)
Die NovaTork EA-Serie ist ein elektronischer Drehmomentschlüssel für Montage oder Überprüfung von Schraubverbindungen und kann auf Drehmoment, Drehwinkel oder eine Kombination eingestellt werden.
- Drehmoment, Drehwinkel oder Kombination als Einstell-/Messmodus
- Gyroskop für Winkelmessung bis 1 Grad genau (beschrieben)
- Peak- & Trace-Funktion, inklusive Festhalten des höchsten Messwerts
- Ton- und Lichtalarmfunktion bei Erreichen des Zielwerts (beschrieben)
- 2 - 1000 Nm Greifbereich über die Serie (modellabhängig)
- Antriebsvierkant je Modell 1/4, 3/8, 1/2 oder 3/4 Zoll
- Gewicht je Modell 0.88 - 5.2 kg
- Genauigkeit Drehmoment: im Uhrzeigersinn ± 2%, gegen Uhrzeigersinn ± 3% (bezogen auf die Kapazität)
- Genauigkeit Winkel: (± 1% des Messwerts) + (± 1° bei 10°/s - 180°/s) + (± 1° der Prüfvorrichtung)
- Drehmomentfehler-Prozentanzeige und Winkeldifferenzanzeige im Winkelmodus
- Digitale Anzeige mit hoher Auflösung und Hintergrundbeleuchtung (beschrieben/genannt)
Informationen: Elektr. Drehmomentschlüssel EA
Die elektronischen Drehmomentschlüssel der NovaTork EA-Serie sind für die Montage oder Überprüfung von Schraubverbindungen konzipiert; das einstellbare Drehmoment ist über ein gut ablesbares Display ausgeführt.
Die Serie ist einstellbar auf Drehmoment, Drehwinkel oder eine Kombination aus beidem; über ein präzises Gyroskop wird der Drehwinkel bis auf 1 Grad genau gemessen.
Für Messaufgaben unterstützt die Serie eine Peak- und Trace-Funktion: Der höchste Messwert wird festgehalten, sodass das Verdrehmoment abgelesen werden kann.
Einsatzbereiche
Die EA-Serie wird eingesetzt, wenn Drehmoment und/oder Drehwinkel gezielt vorgegeben und beim Anziehen bzw. Prüfen von Schraubverbindungen kontrolliert werden sollen.
- Montage: Arbeiten mit voreingestelltem Zieldrehmoment und optionalem Zielwinkel.
- Überprüfung: Auswertung über Peak-Wert (Spitzenwert) und Trace-Funktion zur Beurteilung von Verdrehmoment bzw. Messspitzen.
- Prozessnahe Qualitätssicherung: Bewertung von Abweichungen über Drehmomentfehler-Prozentanzeige und Winkeldifferenzanzeige im Winkelmodus.
Unterschiede der Varianten
Die Varianten der EA-Serie unterscheiden sich primär im Drehmoment-Messbereich, im Antriebsvierkant sowie im Gewicht.
| Variante | Produktart | Antriebsvierkant | Messbereich (Drehmoment) | Länge | Gewicht | Artikel-Nr. |
|---|---|---|---|---|---|---|
| 120 | EAM120 | 1/4 Zoll | 2 - 20 Nm | 427 mm | 0.88 kg | YO-EAM120 |
| 230 | EAM230 | 3/8 Zoll | 3 - 30 Nm | 427 mm | 0.88 kg | YO-EAM230 |
| 250 | EAM250 | 3/8 Zoll | 5 - 50 Nm | 452 mm | 0.93 kg | YO-EAM250 |
| 2100 | EAM2100 | 3/8 Zoll | 10 - 100 Nm | 482 mm | 1.0 kg | YO-EAM2100 |
| 3200 | EAM3200 | 1/2 Zoll | 20 - 200 Nm | 522 mm | 1.2 kg | YO-EAM3200 |
| 3300 | EAM3300 | 1/2 Zoll | 30 - 300 Nm | 590 mm | 1.27 kg | YO-EAM3300 |
| 4400 | EAM4400 | 3/4 Zoll | 40 - 400 Nm | 795 mm | 3.3 kg | YO-EAM4400 |
| 4600 | EAM4600 | 3/4 Zoll | 60 - 600 Nm | 1050 mm | 4.6 kg | YO-EAM4600 |
| 4800 | EAM4800 | 3/4 Zoll | 80 - 800 Nm | 1250 mm | 5.2 kg | YO-EAM4800 |
| 41000 | EAM41000 | 3/4 Zoll | 100 - 1000 Nm | 1250 mm | 5.2 kg | YO-EAM41000 |
Bedienung und Funktionen
Die digitale Anzeige ist als intuitiv und klar mit hoher Auflösung beschrieben; für dunkle Arbeitsbedingungen wird eine Hintergrundbeleuchtung genannt.
Für die Prozessführung sind Zieldrehmoment und Zielwinkelwert voreinstellbar; beim Erreichen des Zielwerts ist eine Ton- und Lichtalarmfunktion beschrieben.
- Drehmoment, Drehwinkel oder Kombination als Einstell-/Messmodus.
- Gyroskop zur Winkelmessung bis auf 1 Grad genau.
- Peak- & Trace-Funktion, inklusive Festhalten des höchsten Messwerts.
- Drehmomentfehler-Prozentanzeige zur Abweichungsbewertung.
- Winkeldifferenzanzeige im Winkelmodus.
- Griff aus technischem Kunststoff, ölbeständig und rutschfest (langlebig beschrieben).
Sicherheitsaspekte
Die Ton- und Lichtalarmfunktion bei Erreichen des Zielwerts unterstützt die eindeutige Rückmeldung im Anziehprozess, insbesondere bei Anwendungen mit Zielvorgabe für Drehmoment und/oder Drehwinkel.
Für die Serie sind folgende Genauigkeitsangaben beschrieben: Drehmoment im Uhrzeigersinn ± 2%, gegen Uhrzeigersinn ± 3% (jeweils bezogen auf die Kapazität); Winkel: (± 1% des Messwerts) + (± 1° bei einer Winkelgeschwindigkeit von 10°/s - 180°/s) + (± 1° der Prüfvorrichtung).
Technische Daten
| Merkmal | Angabe |
|---|---|
| Produktart | Elektr. Drehmomentschlüssel (EA-Serie) |
| Greifbereich (Serie) | 2 - 1000 Nm (modellabhängig) |
| Antriebsvierkant | 1/4, 3/8, 1/2, 3/4 Zoll (modellabhängig) |
| Gewicht | 0.88 - 5.2 kg (modellabhängig) |
| Einstell-/Messmodi | Drehmoment, Drehwinkel oder Kombination |
| Winkelmessung | über Gyroskop, Messung bis auf 1 Grad genau (beschrieben) |
| Messfunktionen | Peak- & Trace-Funktion, Festhalten des höchsten Messwerts |
| Genauigkeit Drehmoment | im Uhrzeigersinn ± 2%, gegen Uhrzeigersinn ± 3% (bezogen auf die Kapazität) |
| Genauigkeit Winkel | (± 1% des Messwerts) + (± 1° bei 10°/s - 180°/s) + (± 1° der Prüfvorrichtung) |
| Rückmeldung | Ton- und Lichtalarmfunktion bei Erreichen des Zielwerts (beschrieben) |
| Griff | technischer Kunststoff, ölbeständig, rutschfest (langlebig beschrieben) |
| Anzeige | digitale Anzeige (klar, hohe Auflösung beschrieben), Hintergrundbeleuchtung (genannt) |
Passende Artikel/Zubehör
- NovaTork Elektr. Drehmomentschlüssel EJMH: elektronische Variante als Drehmomentschlüssel mit Einsteckschlüssel (alternative Werkzeugaufnahme innerhalb der NovaTork Elektronikserien).
- NovaTork Elektr. Drehmomentschlüssel EJM: elektronische Serie für industrielle Montagezwecke und Überprüfung von Schraubverbindungen (Alternative innerhalb der NovaTork Elektronikserien).
- NovaTork Drehmomentschlüssel DSM: Messschlüssel mit Schleppanzeige zur Überprüfung von Schraubverbindungen.
- NovaTork Drehmomentknackschlüssel STMX: mechanische Klick-Serie als Alternative für Montageprozesse.
- NovaTork Drehmomentschlüssel PC: PRE-SET-Ausführung für Montageprozesse mit fest vorgegebenem Drehmoment.
