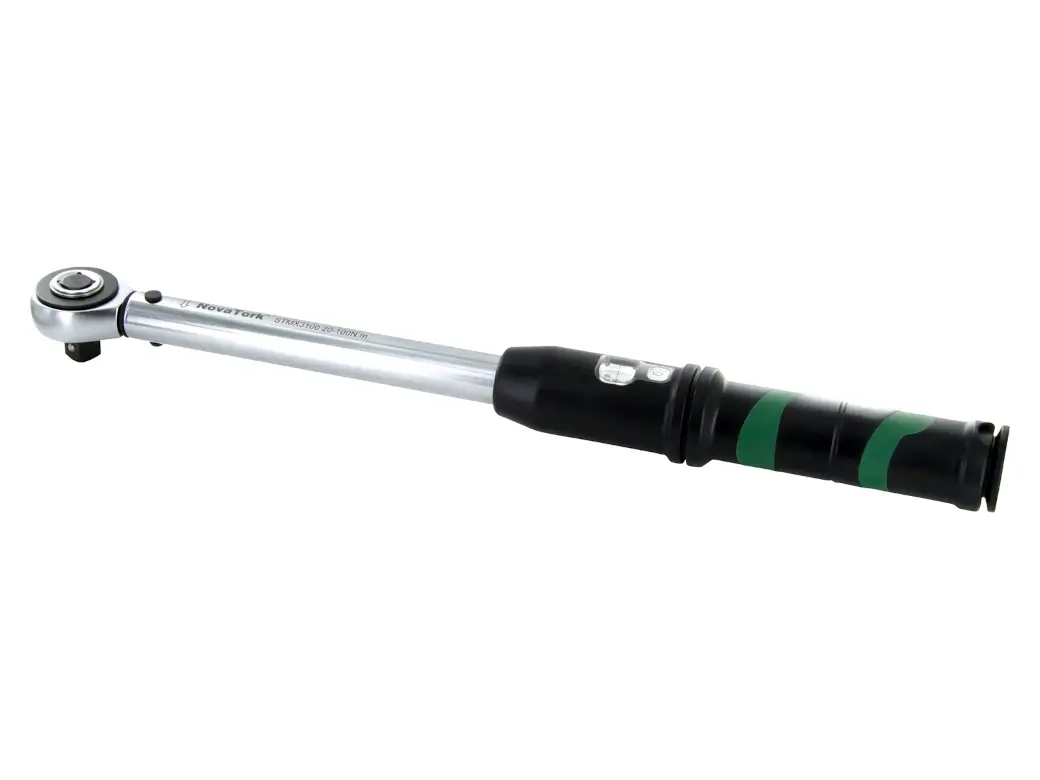

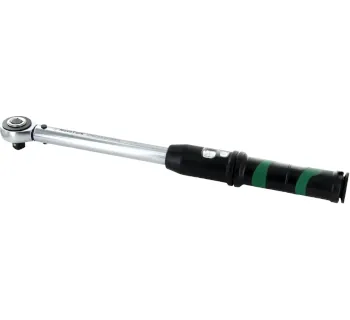

NovaTork Drehmomentknackschlüssel STMX
Der NovaTork Drehmomentknackschlüssel STMX ist ein Klick-Drehmomentknackschlüssel mit Durchsteck-Ratschenkopf für Rechts- und Linkslauf und deckt je nach Modell einen Messbereich von 20 - 1500 Nm ab.
- 20 - 1500 Nm Messbereich über die Serie (modellabhängig)
- Durchsteck-Ratschenkopf für Rechts- und Linkslauf
- Blockierfunktion / Drehmomentsperre gegen ungewolltes Verstellen (Pull-Push-Lock-Design)
- Grössere Sichtfensterskala mit feiner Abstufung
- ±4% Genauigkeit
- Antriebsvierkant je Modell 1/2 Zoll, 3/4 Zoll oder 1 Zoll
- Griff aus technischem Kunststoff, ölbeständig und rutschfest (beschrieben)
Der NovaTork Drehmomentknackschlüssel STMX ist ein Klick-Drehmomentknackschlüssel mit Durchsteck-Ratschenkopf für Rechts- und Linkslauf und deckt je nach Modell einen Messbereich von 20 - 1500 Nm ab.
- 20 - 1500 Nm Messbereich über die Serie (modellabhängig)
- Durchsteck-Ratschenkopf für Rechts- und Linkslauf
- Blockierfunktion / Drehmomentsperre gegen ungewolltes Verstellen (Pull-Push-Lock-Design)
- Grössere Sichtfensterskala mit feiner Abstufung
- ±4% Genauigkeit
- Antriebsvierkant je Modell 1/2 Zoll, 3/4 Zoll oder 1 Zoll
- Griff aus technischem Kunststoff, ölbeständig und rutschfest (beschrieben)
Informationen: Drehmomentknackschlüssel STMX
Der NovaTork Drehmomentknackschlüssel STMX ist ein Klick-Drehmomentschlüssel für die kontrollierte Montage von Schraubverbindungen. Die STM-Serie ist laut Herstellerangaben auf industrielle Qualität und eine sehr hohe Wiederholgenauigkeit ausgelegt, das Drehmoment wird über eine gut ablesbare Skala eingestellt.
Kennzeichnend ist die grössere Sichtfensterskala mit feiner Abstufung sowie die integrierte Blockierfunktion bzw. Drehmomentsperre, damit sich der eingestellte Wert nicht ungewollt verstellt. Der Greifbereich der STMX-Serie reicht (modellabhängig) von 20 - 1500 Nm, das Gewicht liegt (modellabhängig) bei ca. 1.1 - 6.5 kg.

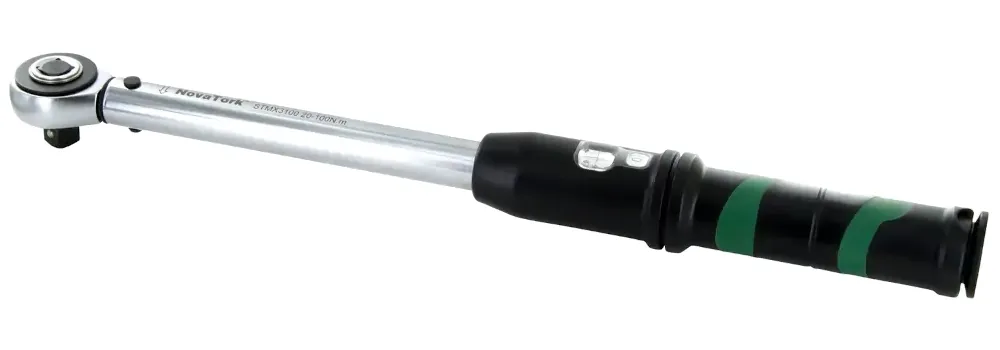

Beispielabbildung eines STMX-Modells.
Einsatzbereiche
Der STMX ist für die Montage von Schraubverbindungen konzipiert und wird typischerweise überall eingesetzt, wo ein reproduzierbares Anzugsdrehmoment gefordert ist.
- Maschinen- und Anlagenbau: definierte Montage- und Wartungsverschraubungen.
- Instandhaltung: kontrolliertes Nachziehen in Service- und Reparaturprozessen.
- Metall- und Stahlbau: drehmomentgerechtes Anziehen von Verbindungselementen.
- Industrie-Montage: Serien- und Einzelmontage mit einstellbarem Drehmoment.
Varianten und Unterschiede
Für die Serie STMX sind bei TOMANRO 6 Ausführungen gelistet. Die Varianten unterscheiden sich über Greifbereich (Messbereich), Antriebsvierkant und Gewicht.
Der STMX ist das Modell mit Durchsteck-Ratschenkopf für Rechts- und Linkslauf. (Innerhalb der STM-Serie sind zudem Ausführungen mit festem Ratschenkopf oder mit Einsatz-/Einstecklösungen beschrieben.)
| Modell | Antriebsvierkant | Greifbereich (Drehmoment) | Länge | Gewicht | Artikel-Nr. |
|---|---|---|---|---|---|
| STMX3100 | 1/2 Zoll | 20 - 100 Nm | 438 mm | ca. 1.1 kg | YO-STMX3100 |
| STMX3200 | 1/2 Zoll | 40 - 200 Nm | 505 mm | ca. 1.3 kg | YO-STMX3200 |
| STMX3300 | 1/2 Zoll | 60 - 300 Nm | 565 mm | ca. 1.4 kg | YO-STMX3300 |
| STMX3400 | 1/2 Zoll | 80 - 400 Nm | 700 mm | ca. 1.99 kg | YO-STMX3400 |
| STMX41000 | 3/4 Zoll | 200 - 1000 Nm | 1210 mm | ca. 4.55 kg | YO-STMX41000 |
| STMX51500 | 1 Zoll | 300 - 1500 Nm | 1710 mm | ca. 6.5 kg | YO-STMX51500 |
Sicherheitsaspekte
- Blockierfunktion / Drehmomentsperre: verhindert ein ungewolltes Verdrehen des eingestellten Drehmoments (beschrieben als Pull-Push-Lock-Design).
- Endkappe drücken/ziehen: sichert den eingestellten Drehmomentwert vor versehentlicher Änderung.
- Rechts- und Linkslauf: der Durchsteck-Ratschenkopf ist für beide Drehrichtungen ausgelegt.
Technische Kerndaten
| Produktart | Klick-Drehmomentknackschlüssel (Serie STMX) |
| Greifbereich (Serie) | 20 - 1500 Nm (modellabhängig) |
| Genauigkeit | ±4% (laut Serienbeschreibung) |
| Skalierung | Fensterskalierung mit feiner Abstufung (grössere Sichtfensterskala) |
| Kopf | Durchsteck-Ratschenkopf für Rechts- und Linkslauf |
| Einstellung / Sicherung | Blockierfunktion gegen ungewolltes Verstellen; Endkappe drücken/ziehen zur Sicherung |
| Griff | Technischer Kunststoff, ölbeständig, rutschfest (laut Serienbeschreibung) |
| Gewicht (Serie) | ca. 1.1 - 6.5 kg (modellabhängig) |
| Antriebsvierkant | 1/2 Zoll, 3/4 Zoll, 1 Zoll (modellabhängig) |
Passende Artikel / Zubehör
- Drehmomentknackschlüssel STMH: Alternative der STM-Serie mit Kopfhalter für Einsteckwerkzeuge (9 x 12 mm oder 14 x 18 mm) für flexible Werkzeugaufnahmen.
- Drehmomentknackschlüssel STM: Alternative der STM-Serie mit umschaltbarem kompaktem Ratschenkopf für Rechts- und Linkslauf.
- Drehmomentschlüssel DSM: Ausführung mit Schleppzeiger zur Anzeige des aufgebrachten Drehmoments (z. B. für Prüf- und Kontrollaufgaben).
- Elektr. Drehmomentschlüssel EA: digitale Alternative für Montage oder Überprüfung, einstellbar auf Drehmoment, Drehwinkel oder Kombination.
