NovaTork Drehmomentschlüssel PC

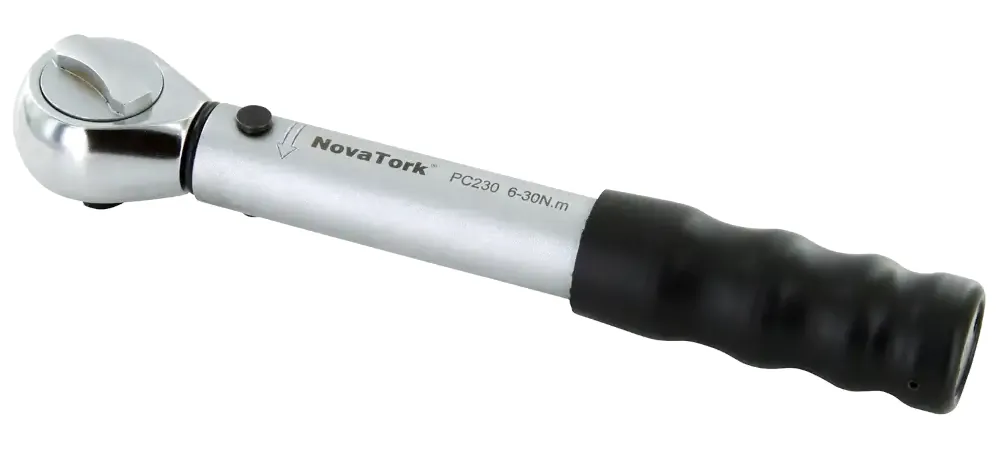

Der NovaTork Drehmomentschlüssel PC ist ein PRE-SET Drehmomentschlüssel für die Montageindustrie, bei dem der Bediener mit einem voreingestellten Drehmoment arbeitet, das nicht verändert werden darf. Laut Angabe bietet die Serie einen umschaltbaren Ratschenkopf für Rechts-/Linkslauf mit 8 Grad Ausschlag sowie eine Genauigkeit von +/-4 % (im Uhrzeigersinn, 20 % bis 100 % des Maximaldrehmoments).
- PRE-SET Konzept: Bediener kann das Drehmoment nicht verändern (beschrieben)
- Hohe Wiederholgenauigkeit für Montageprozesse (beschrieben)
- Umschaltbarer Ratschenkopf für Rechts-/Linkslauf (genannt)
- 8 Grad Ausschlag für Arbeiten auf engstem Raum (genannt)
- Greifbereich der Serie 1 - 340 Nm (ausführungsabhängig)
- Ausführungen mit 1/4, 3/8 und 1/2 Zoll Antriebsvierkant (genannt)
- Genauigkeit +/-4 % im Uhrzeigersinn von 20 % bis 100 % des Maximaldrehmoments (genannt)
Antriebsvierkant
Messbereich
Länge
Artikel-Nr.:
Der NovaTork Drehmomentschlüssel PC ist ein PRE-SET Drehmomentschlüssel für die Montageindustrie, bei dem der Bediener mit einem voreingestellten Drehmoment arbeitet, das nicht verändert werden darf. Laut Angabe bietet die Serie einen umschaltbaren Ratschenkopf für Rechts-/Linkslauf mit 8 Grad Ausschlag sowie eine Genauigkeit von +/-4 % (im Uhrzeigersinn, 20 % bis 100 % des Maximaldrehmoments).
- PRE-SET Konzept: Bediener kann das Drehmoment nicht verändern (beschrieben)
- Hohe Wiederholgenauigkeit für Montageprozesse (beschrieben)
- Umschaltbarer Ratschenkopf für Rechts-/Linkslauf (genannt)
- 8 Grad Ausschlag für Arbeiten auf engstem Raum (genannt)
- Greifbereich der Serie 1 - 340 Nm (ausführungsabhängig)
- Ausführungen mit 1/4, 3/8 und 1/2 Zoll Antriebsvierkant (genannt)
- Genauigkeit +/-4 % im Uhrzeigersinn von 20 % bis 100 % des Maximaldrehmoments (genannt)
Informationen: Drehmomentschlüssel PC
Der NovaTork Drehmomentschlüssel der PC-Serie ist ein PRE-SET Drehmomentschlüssel für die Montageindustrie, bei dem der Bediener mit einem voreingestellten Drehmoment arbeitet und dieses nicht verändern darf.
Dieses Konzept dient dazu, unbeabsichtigte Einstellungsfehler zu verhindern und eine hohe sowie lang anhaltende Wiederholgenauigkeit im Montageprozess zu unterstützen.
Für die Anpassung an unterschiedliche Aufgaben wird eine große Vielfalt an Einsatzwerkzeugen bzw. Kopfausführungen beschrieben; das PC-Modell ist zudem mit einem umschaltbaren Ratschenkopf für Rechts-/Linkslauf und 8 Grad Ausschlag für Arbeiten auf engstem Raum angegeben.
Einsatzbereiche
Der PRE-SET Drehmomentschlüssel ist für Anwendungen ausgelegt, in denen ein fest vorgegebenes Drehmoment pro Arbeitsschritt erforderlich ist und Bedienfehler durch Verstellen vermieden werden sollen.
- Serienmontage in der Montageindustrie mit wiederkehrenden Schraubfällen
- Fertigungslinien mit definierten Anzugsdrehmomenten je Station
- Qualitätskritische Verschraubungen, bei denen eine gleichbleibende Wiederholgenauigkeit gefordert ist
- Montage unter beengten Bedingungen durch 8 Grad Ausschlag (laut Angabe)
Varianten und Unterschiede
Die PC-Serie wird in mehreren Ausführungen angeboten. Die Unterschiede betreffen vor allem den Antriebsvierkant, den jeweiligen Messbereich (als Greifbereich im Sinne des einstellbaren Drehmomentbereichs) sowie das Gewicht der Ausführung.

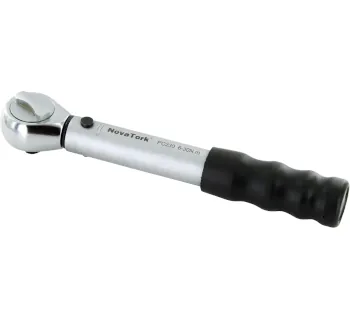

| Ausführung | Antriebsvierkant | Greifbereich (Messbereich) | Länge | Gewicht | Artikel-Nr. |
|---|---|---|---|---|---|
| PC112 | 1/4 Zoll | 2.5 - 12 Nm | 184 mm | ca. 0.45 kg | YO-PC112 |
| PC120 | 1/4 Zoll | 4 - 20 Nm | 184 mm | ca. 0.45 kg | YO-PC120 |
| PC230 | 3/8 Zoll | 6 - 30 Nm | 184 mm | ca. 0.5 kg | YO-PC230 |
| PC260 | 3/8 Zoll | 10 - 60 Nm | 184 mm | ca. 0.56 kg | YO-PC260 |
| PC2125 | 3/8 Zoll | 25 - 125 Nm | 366 mm | ca. 0.79 kg | YO-PC2125 |
| PC3200 | 1/2 Zoll | 40 - 200 Nm | 457 mm | ca. 1.2 kg | YO-PC3200 |
| PC3340 | 1/2 Zoll | 65 - 340 Nm | 691 mm | ca. 1.96 kg | YO-PC3340 |

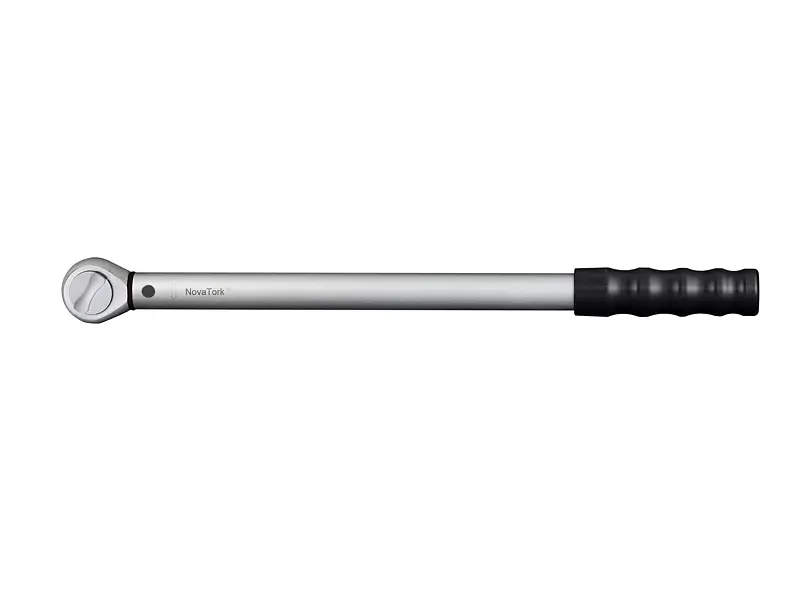

Produktbild
Bedienung und Bedienerfreundlichkeit
Der umschaltbare Ratschenkopf für Rechts-/Linkslauf und der geringe 8 Grad Ausschlag sind für Arbeiten unter beengten Bedingungen ausgelegt und erleichtern das Ansetzen sowie Umsetzen am Schraubfall.
- PRE-SET Konzept: Der Bediener kann das eingestellte Drehmoment nicht versehentlich ändern (laut Angabe).
- Einstellung: Für die Einstellung auf das gewünschte Drehmoment ist ein geeignetes Drehmomentprüfgerät erforderlich (laut Angabe).
- Kopfauswahl: Es werden verschiedene Arten von Köpfen für unterschiedliche Anwendungen beschrieben.
Genauigkeit und Wiederholbarkeit
Für die PC-Serie wird eine extrem hohe und lange Wiederholgenauigkeit beschrieben, um in der Montageindustrie gleichbleibende Anzugsresultate zu unterstützen.
Als technische Angabe wird eine Genauigkeit von +/-4 % im Uhrzeigersinn im Bereich von 20 % bis 100 % des maximalen Drehmoments genannt.
Sicherheitsaspekte
Der sichere Einsatz von Drehmomentschlüsseln in Montageprozessen hängt wesentlich davon ab, dass ein definiertes Drehmoment reproduzierbar erreicht wird und unbeabsichtigte Abweichungen vermieden werden.
- Schutz vor Verstellen: Das voreingestellte Drehmoment darf vom Bediener nicht verändert werden, wodurch Einstellungsfehler reduziert werden können (laut Beschreibung).
- Kontrollierte Einstellung: Die Einstellung erfordert ein geeignetes Drehmomentprüfgerät (laut Angabe), um den Sollwert korrekt zu setzen.
- Prozessstabilität: Die beschriebene hohe Wiederholgenauigkeit unterstützt konstante Ergebnisse bei wiederkehrenden Schraubfällen.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Produkttyp | PRE-SET Drehmomentschlüssel (PC-Serie) |
| Greifbereich (Serie) | 1 - 340 Nm (je nach Ausführung) |
| Antriebsvierkant | 1/4, 3/8, 1/2 Zoll (je nach Ausführung) |
| Gewicht | ca. 0.45 kg bis ca. 1.96 kg (je nach Ausführung) |
| Ratschenkopf | Umschaltbar für Rechts-/Linkslauf (laut Angabe) |
| Ausschlag | 8 Grad (laut Angabe) |
| Genauigkeit | +/-4 % im Uhrzeigersinn von 20 % bis 100 % des maximalen Drehmoments (laut Angabe) |
| Einstellung | Einstellung auf das gewünschte Drehmoment erfordert ein geeignetes Drehmomentprüfgerät (laut Angabe) |
Passende Artikel/Zubehör
Für die Anwendung der PC-Serie sind ergänzende Produkte vor allem dort sinnvoll, wo Drehmomente geprüft, überwacht oder dokumentiert werden sollen bzw. alternative Werkzeugkonzepte erforderlich sind.
- Messschlüssel zur Überprüfung von Schraubverbindungen (z. B. NovaTork DSM)
- Klick-Drehmomentschlüssel als Alternative für einstellbare Anwendungen (z. B. NovaTork STM)
- Drehmomentschlüssel mit Einsteckwerkzeugen für Kopf-/Werkzeugvielfalt (z. B. NovaTork PCH)
