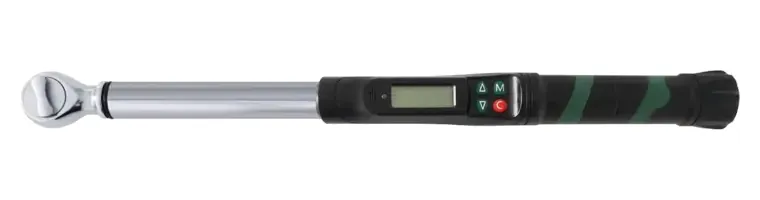

NovaTork Elektr. Drehmomentschlüssel EJM
Der NovaTork Elektr. Drehmomentschlüssel EJM ist ein elektronischer Drehmomentschlüssel für industrielle Montagezwecke und zur Überprüfung von Schraubverbindungen im Bereich 3 - 300 Nm (modellabhängig).
- 3 - 300 Nm Greifbereich über die Serie (modellabhängig)
- ± 2% Genauigkeit von 20% bis 100% der Kapazität (angegeben)
- Peak-Modus (Spitzendrehmoment) und Track-Modus
- Zieldrehmoment einstellbar mit LED-Signalen und Summer bei Zielwerterreichung
- Automatische Rückstellung der Anzeige auf Null nach jeder Verschraubung
- Automatische Abschaltung nach 2 Minuten Nichtbenutzung
- Einheiten: Lbft, Lbin, Nm, kgm
- Drehmomentfehler-Prozentanzeige zur Abweichungsbewertung
- Optionale Hintergrundbeleuchtung
- Batteriestandsanzeige und austauschbare Batterie: LR03 AAA x 3 (Alkalibatterien)
- Antriebsvierkant je Modell 3/8 Zoll oder 1/2 Zoll
Der NovaTork Elektr. Drehmomentschlüssel EJM ist ein elektronischer Drehmomentschlüssel für industrielle Montagezwecke und zur Überprüfung von Schraubverbindungen im Bereich 3 - 300 Nm (modellabhängig).
- 3 - 300 Nm Greifbereich über die Serie (modellabhängig)
- ± 2% Genauigkeit von 20% bis 100% der Kapazität (angegeben)
- Peak-Modus (Spitzendrehmoment) und Track-Modus
- Zieldrehmoment einstellbar mit LED-Signalen und Summer bei Zielwerterreichung
- Automatische Rückstellung der Anzeige auf Null nach jeder Verschraubung
- Automatische Abschaltung nach 2 Minuten Nichtbenutzung
- Einheiten: Lbft, Lbin, Nm, kgm
- Drehmomentfehler-Prozentanzeige zur Abweichungsbewertung
- Optionale Hintergrundbeleuchtung
- Batteriestandsanzeige und austauschbare Batterie: LR03 AAA x 3 (Alkalibatterien)
- Antriebsvierkant je Modell 3/8 Zoll oder 1/2 Zoll
Informationen: Elektr. Drehmomentschlüssel EJM
Der NovaTork Elektr. Drehmomentschlüssel EJM ist ein elektronischer Drehmomentschlüssel für industrielle Montagezwecke sowie zur Überprüfung von Schraubverbindungen im Bereich 3 - 300 Nm.
Die übersichtliche Anzeige unterstützt einen Peak- (Spitzendrehmoment) und Track-Modus, sodass je nach Prüf- oder Montageaufgabe entweder der Spitzenwert oder das laufende Drehmoment verfolgt werden kann.
Das Zieldrehmoment ist einstellbar; beim Erreichen des Zielwerts informieren LED-Signale und ein Summer, um den Bediener eindeutig auf den erreichten Anzugszustand hinzuweisen.
Für einen flüssigen Arbeitsablauf stellt sich die Anzeige nach jeder Verschraubung auf Null; bei Nichtbenutzung erfolgt eine automatische Abschaltung nach 2 Minuten.
Einsatzbereiche
Der EJM ist überall dort sinnvoll, wo ein einstellbares, digital geführtes Anziehen oder eine dokumentierbare Überprüfung von Schraubverbindungen gefordert ist.
- Serienmontage in Fertigungslinien: wiederholgenaues Arbeiten mit Zieldrehmoment und LED/akustischer Rückmeldung.
- Instandhaltung & Service: Kontrolle sicherheits- oder funktionskritischer Verschraubungen über Peak- oder Track-Messung.
- Qualitätssicherung: Stichprobenprüfungen mit klarer Anzeige und Rückstellung auf Null pro Verschraubung.
- Maschinen- und Anlagenbau: Montage- und Prüfaufgaben in variierenden Drehmoment-Fenstern (modellabhängig).
Unterschiede der Varianten
Die EJM-Serie umfasst fünf Varianten; sie unterscheiden sich vor allem im Messbereich des Drehmoments, im Antriebsvierkant und im Gewicht.
| Variante | Produktart | Antriebsvierkant | Messbereich | Länge | Gewicht | Artikel-Nr. |
|---|---|---|---|---|---|---|

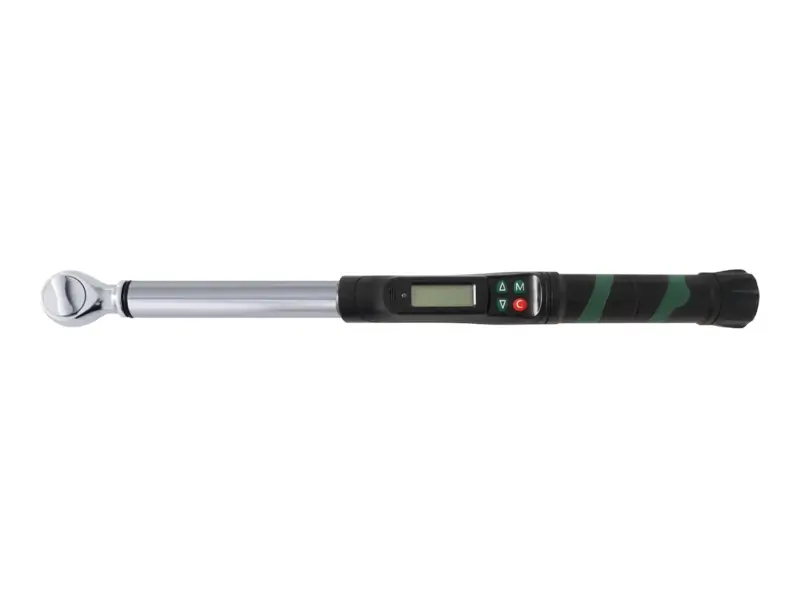

| 230 | EJM230 | 3/8 Zoll | 3 - 30 Nm | 427 mm | ca. 0.9 kg | YO-EJM230 |
| 250 | EJM250 | 3/8 Zoll | 10 - 50 Nm | 452 mm | ca. 0.93 kg | YO-EJM250 |
| 2100 | EJM2100 | 3/8 Zoll | 20 - 100 Nm | 482 mm | ca. 1.0 kg | YO-EJM2100 |
| 3200 | EJM3200 | 1/2 Zoll | 20 - 200 Nm | 522 mm | ca. 1.12 kg | YO-EJM3200 |
| 3300 | EJM3300 | 1/2 Zoll | 30 - 300 Nm | 590 mm | ca. 1.52 kg | YO-EJM3300 |
Bedienung und Funktionen
Der EJM unterstützt die Arbeit wahlweise im Spitzendrehmomentmodus (Peak) oder im Track-Modus und ermöglicht damit sowohl das kontrollierte Anziehen als auch die Prüfung von Verschraubungen über den Verlauf bzw. den Maximalwert.
- Zieldrehmoment einstellbar und Rückmeldung via LED + Summer bei Zielwerterreichung.
- Automatische Rückstellung der Anzeige auf Null für wiederholtes Arbeiten ohne manuelles Reset.
- Automatische Abschaltung nach 2 Minuten Nichtbenutzung.
- Einheiten: Lbft, Lbin, Nm, kgm.
- Drehmomentfehler-Prozentanzeige zur direkten Abweichungsbewertung.
- Optionale Hintergrundbeleuchtung für bessere Ablesbarkeit bei schlechten Lichtverhältnissen.
- Batteriestandsanzeige und austauschbare Batterie: LR03 AAA x 3 (Alkalibatterien).
- Griff aus technischem Kunststoff, ölbeständig und rutschfest.
Sicherheitsaspekte
Die Kombination aus Zieldrehmoment-Einstellung sowie LED- und akustischer Signalisierung unterstützt den Bediener dabei, das gewünschte Anzugsniveau reproduzierbar zu erreichen und Fehlanzüge im Prozess früh zu erkennen.
Für den EJM wird eine Genauigkeit von ± 2% im Bereich von 20% bis 100% der Kapazität angegeben.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Produkt | Elektr. Drehmomentschlüssel EJM |
| Greifbereich (Serie) | 3 - 300 Nm (modellabhängig) |
| Antriebsvierkant | 3/8 Zoll oder 1/2 Zoll (modellabhängig) |
| Gewicht (modellabhängig) | ca. 0.9 - 1.52 kg |
| Genauigkeit | ± 2% von 20% bis 100% der Kapazität |
| Modi | Spitzendrehmomentmodus (Peak), Track-Modus |
| Zielwertführung | Zieldrehmoment einstellbar, LED + Summeralarm bei Zielwerterreichung |
| Einheiten | Lbft, Lbin, Nm, kgm |
| Zusatzfunktionen | Drehmomentfehler-Prozentanzeige, optionale Hintergrundbeleuchtung, Batteriestandsanzeige |
| Automatik | Rückstellung auf Null pro Verschraubung, Abschaltung nach 2 Minuten Nichtbenutzung |
| Batterie | austauschbar, LR03 AAA x 3 (Alkalibatterien) |
| Griff | technischer Kunststoff, ölbeständig, rutschfest |
Passende Artikel/Zubehör
Je nach Prozessanforderung lassen sich elektronische und mechanische NovaTork-Modelle sinnvoll kombinieren, z. B. für Montage (vorgegeben/einstellbar) und Prüfung (Kontrollmessung).
- NovaTork Elektr. Drehmomentschlüssel EJMH: elektronische Variante als Drehmomentschlüssel mit Einsteckschlüssel (alternative Werkzeugaufnahme je nach Anwendung).
- NovaTork Elektr. Drehmomentschlüssel EA: digitale Serie für Montage oder Überprüfung von Schraubverbindungen (Typenseite).
- NovaTork Drehmomentschlüssel DSM: Messschlüssel (Schleppanzeige) zur Überprüfung von Schraubverbindungen.
- NovaTork Drehmomentschlüssel PC: PRE-SET-Drehmomentschlüssel für Montageprozesse mit fix vorgegebenem Drehmoment (Fehleinstellungen vermeiden).
- NovaTork Drehmomentknackschlüssel STMX: mechanische Klick-Serie für die Montage von Schraubverbindungen (Typenseite).
