NovaTork Drehmomentschlüssel DSM

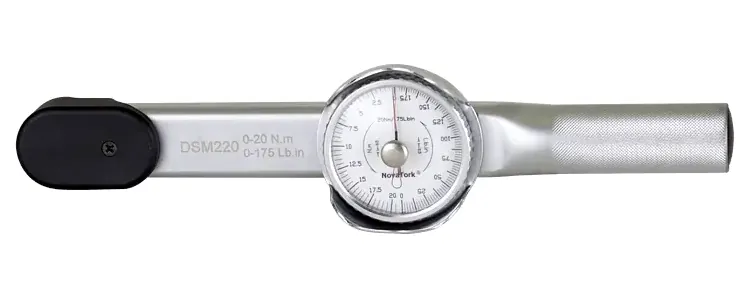

Der NovaTork Drehmomentschlüssel DSM ist ein Messschlüssel mit Zifferblatt und Schleppzeiger zur Überprüfung von Schraubverbindungen, bei dem das Weiterdrehmoment beim langsamen Anziehen beobachtet wird.
- Messschlüssel zur Überprüfung von Schraubverbindungen (kein reiner Klick-Schlüssel)
- Zifferblatt mit Schleppzeiger / Schlepp-Nadel zur Anzeige des aufgebrachten Drehmoments
- Beobachtung des Weiterdrehmoments beim langsamen Anziehen
- 2 - 1000 Nm Greifbereich über die Serie (modellabhängig)
- Antriebsvierkant je Modell 3/8, 1/2 oder 3/4 Zoll
- Zweiwege-Betrieb: im oder gegen den Uhrzeigersinn (DSM-D beschrieben)
- Genauigkeit ± 3% bei Kapazität < 400 Nm, 4% bei Kapazität > 400 Nm
- Werkstoff Struktur aus legiertem Stahl (beschrieben)
Der NovaTork Drehmomentschlüssel DSM ist ein Messschlüssel mit Zifferblatt und Schleppzeiger zur Überprüfung von Schraubverbindungen, bei dem das Weiterdrehmoment beim langsamen Anziehen beobachtet wird.
- Messschlüssel zur Überprüfung von Schraubverbindungen (kein reiner Klick-Schlüssel)
- Zifferblatt mit Schleppzeiger / Schlepp-Nadel zur Anzeige des aufgebrachten Drehmoments
- Beobachtung des Weiterdrehmoments beim langsamen Anziehen
- 2 - 1000 Nm Greifbereich über die Serie (modellabhängig)
- Antriebsvierkant je Modell 3/8, 1/2 oder 3/4 Zoll
- Zweiwege-Betrieb: im oder gegen den Uhrzeigersinn (DSM-D beschrieben)
- Genauigkeit ± 3% bei Kapazität < 400 Nm, 4% bei Kapazität > 400 Nm
- Werkstoff Struktur aus legiertem Stahl (beschrieben)
Informationen: Drehmomentschlüssel DSM
Der NovaTork Drehmomentschlüssel DSM ist ein Messschlüssel zur Überprüfung von Schraubverbindungen und damit ausdrücklich als Prüfwerkzeug (nicht als reiner Drehmoment-Knackschlüssel) beschrieben.
Beim langsamen Anziehen kann das Weiterdrehmoment beobachtet werden; ein Schleppzeiger zeigt das aufgebrachte Drehmoment an.
Die Bauweise ist als Zifferblatt-Drehmomentschlüssel mit Schlepp-Nadel beschrieben, die Struktur besteht aus legiertem Stahl und wird als leicht sowie haltbar angegeben.
Die Modelle DSM-D sind als Zweiwege-Drehmomentschlüssel beschrieben und können im oder gegen den Uhrzeigersinn betrieben werden.
Einsatzbereiche
Der DSM ist für die Überprüfung von Schraubverbindungen entwickelt und wird eingesetzt, wenn das tatsächlich anliegende bzw. benötigte Weiterdrehmoment beurteilt werden soll.
- Instandhaltung: Kontrollmessungen an sicherheits- oder qualitätsrelevanten Verschraubungen.
- Maschinen- und Anlagenbau: Prüfung von Schraubverbindungen im Service oder bei Abnahmen.
- Qualitätssicherung: Stichprobenkontrolle von Montageprozessen über das angezeigte Drehmoment.
- Werkstatt und Industrie-Montage: Verifikation von Schraubfällen durch langsames Anziehen und Ablesen.
Varianten und Unterschiede
Für die DSM-Serie sind mehrere Ausführungen gelistet. Die Varianten unterscheiden sich über Antriebsvierkant, Greifbereich (hier: Messbereich des Drehmoments) und Gewicht.
| Modell | Produktart | Antriebsvierkant | Messbereich | Länge | Gewicht | Artikel-Nr. |
|---|---|---|---|---|---|---|

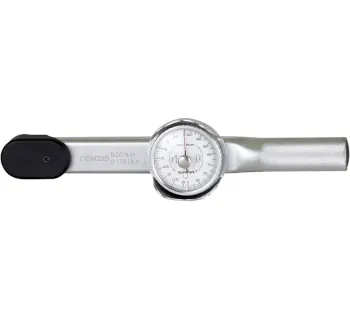

| 220D | DSM220D | 3/8 Zoll | 2 - 20 Nm | 310 mm | ca. 0.57 kg | YO-DSM220D |
| 250D | DSM250D | 3/8 Zoll | 5 - 50 Nm | 400 mm | ca. 1.16 kg | YO-DSM250D |
| 3200D | DSM3200D | 1/2 Zoll | 20 - 200 Nm | 550 mm | ca. 1.05 kg | YO-DSM3200D |
| 41000D | DSM41000D | 3/4 Zoll | 100 - 1000 Nm | 1192 mm | ca. 6.4 kg | YO-DSM41000D |
Bedienung und Bedienerfreundlichkeit
Der Schleppzeiger ermöglicht das Ablesen des aufgebrachten Drehmoments, während das Weiterdrehmoment durch langsames Anziehen beobachtet wird.
- Ablesbarkeit: Zifferblatt-Anzeige mit Schlepp-Nadel zur nachvollziehbaren Drehmoment-Erfassung.
- Anwendung: für die Überprüfung durch kontrolliertes, langsames Anziehen und Beobachten des Weiterdrehmoments.
- Drehrichtung: als Zweiwege-Ausführung für im oder gegen den Uhrzeigersinn beschrieben.
Sicherheitsaspekte
Für Prüfaufgaben an Schraubverbindungen ist eine reproduzierbare Anzeige des aufgebrachten Drehmoments wesentlich, um Abweichungen im Schraubfall zu erkennen; hierfür ist der Schleppzeiger als Anzeigeelement vorgesehen.
- Genauigkeit: für Schlüssel mit Kapazität unter 400 Nm wird ± 3% angegeben, darüber 4%.
- Werkstoff: die Struktur aus legiertem Stahl wird als leicht und haltbar beschrieben.
- Zweiwege-Betrieb: Betrieb im oder gegen den Uhrzeigersinn (beschrieben) unterstützt Prüfaufgaben je nach Schraubfall.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Produkttyp | Drehmomentschlüssel mit Schleppanzeige (Messschlüssel) |
| Anzeige | Zifferblatt mit Schleppzeiger / Schlepp-Nadel |
| Funktion | Überprüfung von Schraubverbindungen durch Beobachtung des Weiterdrehmoments beim langsamen Anziehen |
| Drehrichtung | Zweiwege: Betrieb im oder gegen den Uhrzeigersinn (DSM-D) |
| Greifbereich (Serie) | 2 - 1000 Nm (modellabhängig) |
| Antriebsvierkant | 3/8, 1/2, 3/4 Zoll (modellabhängig) |
| Gewicht | ca. 0.57 - 6.4 kg (modellabhängig) |
| Genauigkeit | ± 3% bei Kapazität < 400 Nm, 4% bei Kapazität > 400 Nm |
| Werkstoff | legierter Stahl (Struktur) |
Passende Artikel/Zubehör
Je nach Prozess kann es sinnvoll sein, den Prüf- und Montagebereich mit passenden NovaTork-Werkzeugen zu ergänzen.
- NovaTork Drehmomentknackschlüssel STM: Klick-Schlüssel für die Montage von Schraubverbindungen (Alternative zum Prüfschlüssel).
- NovaTork Drehmomentknackschlüssel STMX: Ausführung der STM-Serie mit Rechts-/Linkslauf über Durchsteck-Ratschenkopf.
- NovaTork Drehmomentschlüssel PC: PRE-SET-Lösung für Montageprozesse mit fest vorgegebenem Drehmoment.
- NovaTork Elektr. Drehmomentschlüssel EA: digitale Variante für Montage oder Überprüfung von Schraubverbindungen (Drehmoment/Drehwinkel je nach Ausführung).
