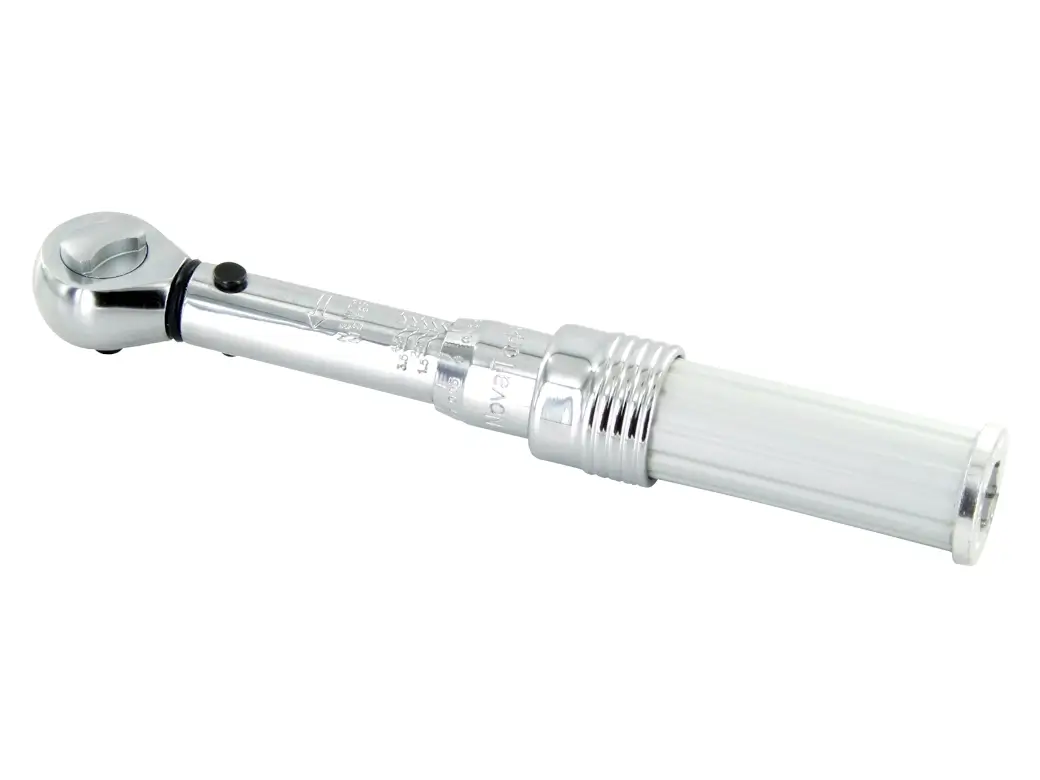

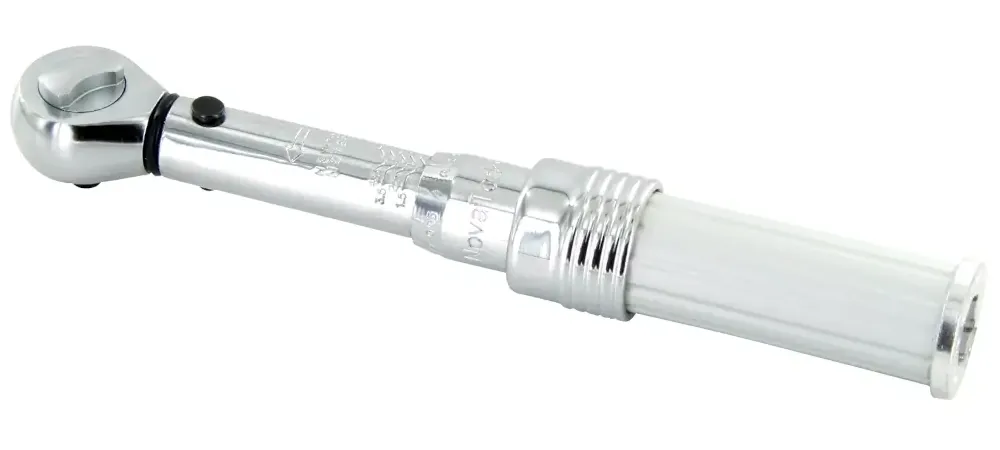

NovaTork Drehmoment-Knackschlüssel GSM
Der NovaTork Drehmoment-Knackschlüssel GSM ist ein kompakter, leichter Klick-Drehmomentschlüssel zur Montage von Schraubverbindungen mit definiertem Drehmoment im Bereich 1 - 40 Nm (modellabhängig).
- 1 - 40 Nm Greifbereich über die Serie (modellabhängig)
- Modelle mit 1/4 Zoll und 3/8 Zoll Antriebsvierkant (modellabhängig)
- Kompakt und leicht für Arbeiten auf engstem Raum (beschrieben)
- Hör- und fühlbares Klick-Signal zur eindeutigen Auslösung
- Einstellring gegen ungewolltes Verdrehen (beschrieben)
- Dur- und Moll-Skalen plus Nebenskala (1/10 des Inkrements der Hauptskala) für feinere Einstellung
- Geriffelter, rutschfester Griff für sicheren Halt
- Genauigkeit ±4 % im Uhrzeigersinn (beschrieben)
- Hochwertiger Stahl als Werkstoffangabe (beschrieben)
Antriebsvierkant
Messbereich
Länge
Artikel-Nr.:
Der NovaTork Drehmoment-Knackschlüssel GSM ist ein kompakter, leichter Klick-Drehmomentschlüssel zur Montage von Schraubverbindungen mit definiertem Drehmoment im Bereich 1 - 40 Nm (modellabhängig).
- 1 - 40 Nm Greifbereich über die Serie (modellabhängig)
- Modelle mit 1/4 Zoll und 3/8 Zoll Antriebsvierkant (modellabhängig)
- Kompakt und leicht für Arbeiten auf engstem Raum (beschrieben)
- Hör- und fühlbares Klick-Signal zur eindeutigen Auslösung
- Einstellring gegen ungewolltes Verdrehen (beschrieben)
- Dur- und Moll-Skalen plus Nebenskala (1/10 des Inkrements der Hauptskala) für feinere Einstellung
- Geriffelter, rutschfester Griff für sicheren Halt
- Genauigkeit ±4 % im Uhrzeigersinn (beschrieben)
- Hochwertiger Stahl als Werkstoffangabe (beschrieben)
Informationen: Drehmoment-Knackschlüssel GSM
Der NovaTork Drehmoment-Knackschlüssel der GSM-Serie ist ein mechanischer Klick-Drehmomentschlüssel zur Montage von Schraubverbindungen mit definiertem Drehmoment.
Die GS-Serie wird als kompakt und leicht beschrieben und ist für Arbeiten auf engstem Raum vorgesehen; der Messbereich der GSM-Serie deckt 1 - 40 Nm ab (modellabhängig).
Das Drehmoment ist über Skalen präzise einstellbar; der Einstellring ist so ausgeführt, dass er sich nicht ungewollt verdrehen kann. Ein hör- und fühlbares Klick-Signal zeigt das Erreichen des eingestellten Drehmoments an.
Zur feineren Einstellung werden dauerhaft geprägte Dur- und Moll-Skalen genannt; die Nebenskala entspricht 1/10 des Inkrements der Hauptskala. Ein geriffelter, rutschfester Griff unterstützt die sichere Handhabung.
Einsatzbereiche
Der Drehmoment-Knackschlüssel eignet sich für präzise Verschraubungen in professionellen Umgebungen, in denen ein reproduzierbares Anzugsdrehmoment erforderlich ist.
- Automobilindustrie: Wartung, Reparatur und Montage von Baugruppen
- Maschinenbau: Montage- und Instandhaltungsarbeiten an mechanischen Komponenten
- Luftfahrttechnik: kontrollierte Verschraubungen in anspruchsvollen Anwendungen
- Feinmechanik: präzise Schraubverbindungen im niedrigen bis mittleren Drehmomentbereich
- Elektronische und mechanische Baugruppen: definierte Anzugsmomente bei Montagearbeiten
- Forschung und Entwicklung: Versuchsaufbauten und Prototypenmontage
Varianten und Unterschiede
Für die GSM-Serie sind mehrere Modelle verfügbar. Die Unterschiede betreffen vor allem den Antriebsvierkant, den jeweiligen Messbereich des Drehmoments sowie das Gewicht.
| Modell | Produktart | Antriebsvierkant | Messbereich | Länge | Gewicht | Artikel-Nr. |
|---|---|---|---|---|---|---|
| 15S | GSM15S | 1/4 Zoll | 1 - 5 Nm | 183 mm | ca. 0.30 kg | YO-GSM15S |
| 115S | GSM115S | 1/4 Zoll | 3 - 15 Nm | 207 mm | ca. 0.33 kg | YO-GSM115S |
| 125S | GSM125S | 1/4 Zoll | 5 - 25 Nm | 230 mm | ca. 0.35 kg | YO-GSM125S |
| 240S | GSM240S | 3/8 Zoll | 8 - 40 Nm | 260 mm | ca. 0.37 kg | YO-GSM240S |
Bedienung und Bedienerfreundlichkeit
Die Drehmomenteinstellung erfolgt über gut ablesbare Skalen; der Einstellring ist gegen ungewolltes Verdrehen ausgelegt, damit der eingestellte Wert im Montageprozess stabil bleibt.
- Klick-Auslösung: akustisch und fühlbar zur eindeutigen Signalisierung des erreichten Drehmoments
- Skalierung: Dur- und Moll-Skalen sowie Nebenskala mit 1/10-Auflösung (bezogen auf das Inkrement der Hauptskala) für feinere Einstellung
- Griff: geriffelt und rutschfest für sicheren Halt
- Kompakt und leicht: geeignet für längere Einsatzzeiten und Arbeiten in engen Einbausituationen
Sicherheitsaspekte
Das Klick-Signal dient als eindeutige Rückmeldung, um Überdrehungen zu vermeiden und Schraubverbindungen reproduzierbar anzuziehen. Die Ausführung des Einstellrings gegen ungewolltes Verdrehen unterstützt eine konstante Einstellung während der Arbeit.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Produkttyp | Drehmoment-Knackschlüssel (Klick-Drehmomentschlüssel) |
| Serie | GSM (Teil der GS-Serie) |
| Greifbereich (Serie) | 1 - 40 Nm (modellabhängig) |
| Antriebsvierkant | 1/4 Zoll oder 3/8 Zoll (modellabhängig) |
| Gewicht | ca. 0.30 kg bis ca. 0.37 kg (modellabhängig) |
| Genauigkeit | ±4 % im Uhrzeigersinn |
| Genauigkeitsbereich | 20 % bis 100 % der Kapazität (Angabe) |
| Auslösesignal | akustisch und fühlbar (Klick) |
| Einstellschutz | Einstellring gegen ungewolltes Verdrehen (Angabe) |
| Skalierung | Dur- und Moll-Skalen, Nebenskala = 1/10 des Inkrements der Hauptskala (Angabe) |
| Werkstoff | hochwertiger Stahl (Angabe) |
| Kopfausführung | fester Ratschenkopf oder verschiedene Einsatzwerkzeuge (Angabe) |
Passende Artikel/Zubehör
- NovaTork Drehmoment-Knackschlüssel GSMH: GS-Serie mit Drehmoment Einsteck (Einsteck-/Einsatzwerkzeug-Konzept) für flexible Anwendungen
- NovaTork Drehmomentknackschlüssel STM: größere Drehmomentbereiche (modellabhängig) und industrielle Klick-Ausführung als Alternative bei höheren Anforderungen
- NovaTork Drehmomentschlüssel DSM: Messschlüssel mit Schleppanzeige zur Überprüfung von Schraubverbindungen
- NovaTork Elektronische Drehmomentschlüssel EA: digitale Ausführung für Montage oder Überprüfung mit Display (modellabhängig)
Links
Modelle und Messbereiche im Überblick: TOMANRO Typenseite GSM
Kurzinfo und Modellliste: TOMANRO Katalogseite GSM (PDF)
GS-Serie mit Einsteck-/Einsatzwerkzeug-Konzept: TOMANRO Typenseite GSMH
Klick-Drehmomentschlüssel für größere Bereiche: TOMANRO Typenseite STM
Messschlüssel zur Überprüfung von Schraubverbindungen: TOMANRO Typenseite DSM
Digitale Drehmoment- und Drehwinkelanwendungen: TOMANRO Typenseite EA
