NovaTork Drehmoment-Knackschlüssel GSMH

Der NovaTork Drehmoment-Knackschlüssel GSMH ist ein einstellbarer (Click-)Drehmomentschlüssel der GS-Serie für die Montage von Schraubverbindungen und ist für Arbeiten mit definierten Drehmomentvorgaben ausgelegt. Die GS-Serie wird als sehr kompakt beschrieben, ist dadurch sehr leicht und kann auf engstem Raum eingesetzt werden; das GSMH-Modell deckt den Bereich von 1 ~ 40 Nm ab.

Die Drehmomenteinstellung erfolgt über Haupt- und Nebenskala (Nebenskala = 1/10 des Inkrements der Hauptskala) und wird über einen Sicherungsring gegen unbeabsichtigtes Verstellen abgesichert. Das Modell GSMH_S ist als Kopfhalter für Standard 9 x 12 mm Einsteckwerkzeuge ausgeführt.

Einsatzbereiche

• Montage und Serienverschraubung mit wiederkehrenden Drehmomentvorgaben
• Wartung und Instandhaltung an Maschinen/Anlagen bei qualitätsrelevanten Verschraubungen
• Arbeiten auf engem Raum (z. B. im Anlageninneren oder an schwer zugänglichen Baugruppen)

Merkmale & Bedienerfreundlichkeit

• Genauigkeit: ±4% im Uhrzeigersinn von 20% bis 100% der Kapazität
• Kompakt und leicht: geeignet für den Einsatz auf engstem Raum
• Dauerhaft geprägte Haupt- und Nebenskalen zur präzisen Drehmomenteinstellung; Nebenskala = 1/10 der Hauptskala
• Geriffelter, rutschfester Griff: liegt bequem in der Hand und unterstützt sicheres Arbeiten
• Kopfhalter für 9 x 12 mm Einsteckwerkzeuge (GSMH_S) für flexible Anwendungen mit passenden Einsatzwerkzeugen

Varianten & Unterschiede

Für den GSMH sind Varianten gelistet; sie unterscheiden sich durch den Drehmomentbereich und das Gewicht.

Sicherheitsaspekte & Normen

• Verstellschutz: Das Drehmoment wird über einen Sicherungsring fixiert, um ein ungewolltes Verdrehen der Einstellung zu verhindern.
• Einstellablauf (Drehmomentsicherung): Sicherungsring ziehen und halten, Rohr zur Einstellung drehen, danach den Sicherungsring loslassen.
• Normen: In den vorliegenden Unterlagen wurden keine konkreten Norm-/ISO-/DIN-Angaben eindeutig genannt.

Passende Artikel/Zubehör

• Einsteckwerkzeuge für 9 x 12 mm (z. B. OH, DH, QH)
• Steckschlüssel OH als Einsteckwerkzeug-Systemkomponente
• Ringschlüssel QH für Verschraubungen mit definierter Schlüsselweite
• Ratschenkopf DH als Einsteckzubehör für Anwendungen mit Ratschenfunktion

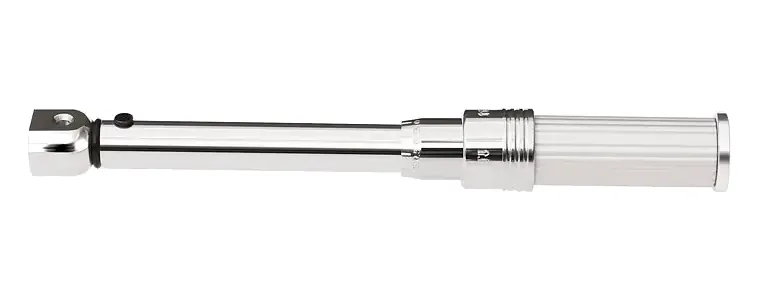

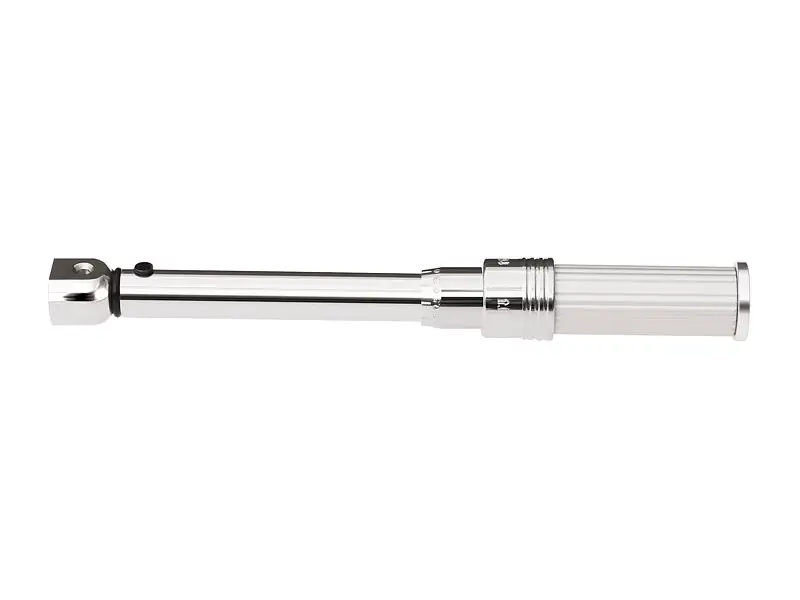

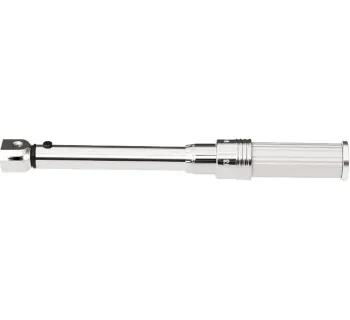

Beispielabbildung zur schnellen Identifikation der GSMH-Bauform und der Einsteckaufnahme.
