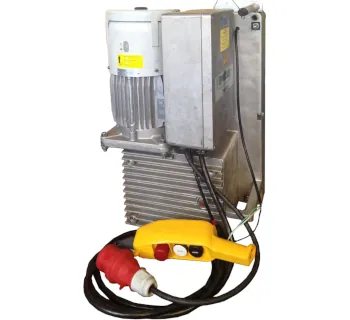

Tractel Tirak - Hängetaster festverdrahtet

Der tirak™ von Tractel ist eine elektrisch angetriebene Seildurchlaufwinde für den Materialtransport: Das Drahtseil wird nicht aufgetrommelt, sondern läuft durch die Maschine. Dadurch lassen sich große Hübe realisieren – begrenzt wird der Hub praktisch nur durch die Länge des eingelegten Seils (bis 300 m und mehr).

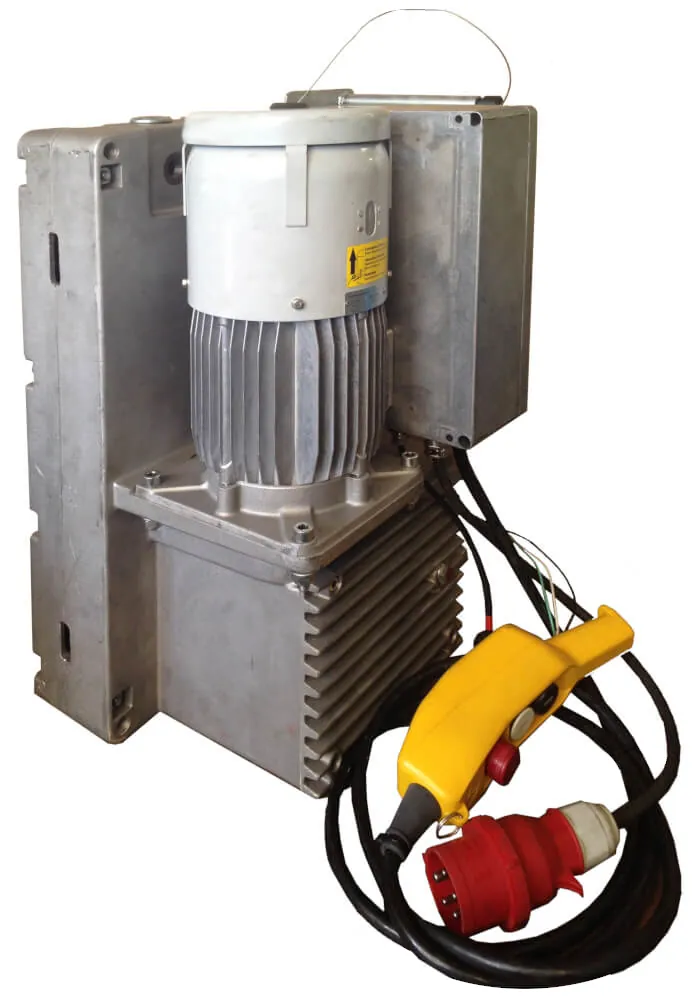

In der Ausführung mit festverdrahtetem Hängetaster erfolgt die Bedienung direkt am Gerät. Der tirak™ kann Lasten heben, senken und ziehen und wird getrennt vom Seil transportiert – ein klarer Vorteil bei häufig wechselnden Einsatzorten.

Einsatzbereiche

• Aufzugsindustrie: Montage und Reparatur von Aufzügen und Rolltreppen.
• Baustelle & Montage: Heben, Positionieren und Ziehen von Bauteilen und Ausrüstungen.
• Instandhaltung: Wartung und Reparatur an Brücken sowie in industriellen Anlagen.
• Veranstaltungstechnik: Bewegen von Kulissen, Heben/Senken von Lichtleisten und Traversen-Komponenten.
• Temporäre Hub- und Zugaufgaben: Überall dort, wo große Hübe mit konstanter Geschwindigkeit gefordert sind.

Funktionsprinzip und technische Merkmale

• Treibscheibenprinzip: Das Seil wird über eine gekerbte Treibscheibe angetrieben und durch die Winde transportiert (ohne Trommel und ohne Seilspeicherung).
• Konstante Hubgeschwindigkeit: Im Gegensatz zur Trommelwinde bleibt die Seilgeschwindigkeit konstant, da keine Lagen auf einer Trommel aufgebaut werden.
• Nahezu unbegrenzte Seillängen: Der Hub richtet sich nach der eingelegten Seillänge; kurze Seile werden typischerweise auf Haspeln, längere auf Trommelhaspeln gelagert.
• Mobilität: Winde und Seil werden getrennt transportiert; der tirak™ ist dadurch besonders handlich für wechselnde Einsatzorte.
• Flexible Installation: Für Hebeaufgaben kann das Seil über Umlenkrollen geführt und bei Bedarf eingeschert werden, um die nutzbare Zug-/Hubkapazität im System zu erhöhen.
• Antrieb & Versorgung: In der Produktfamilie sind elektrische Ausführungen (u. a. 230 V / 50 Hz und 400 V / 50 Hz) sowie – je nach Anwendung – auch Varianten mit Hydraulikmotor oder Druckluftmotor beschrieben.

Bedienung und Handhabung

• Festverdrahtete Bedienung: Die Winde wird mit Steuer- und Anschlusskabel als fest verdrahtete Ausführung betrieben.
• Schnelle Inbetriebnahme: Anschlagen am geeigneten Anschlagpunkt, Seil einführen und das Gerät betätigen – das Seil wird im Betrieb automatisch zugeführt.
• Steuerungsoptionen im System: Für unterschiedliche Anwendungen werden in der Produktwelt u. a. direkte Bedienung, Funkfernsteuerungen oder Zentralsteuerungen beschrieben.

Varianten und Auswahlhilfe

Die Ausführung tirak™ – Hängetaster festverdrahtet ist in mehreren Varianten verfügbar. Die Auswahl erfolgt praxisnah über Tragfähigkeit, Hubgeschwindigkeit, Versorgungsspannung und passenden Seil-Ø.

• Tragfähigkeit: von 300 kg bis 3000 kg.
• Hubgeschwindigkeit: bis 18 m/min, inklusive Dual-Speed-Varianten (z. B. 9 / 18 m/min oder 4.5 / 9 m/min).
• Versorgungsspannung: je nach Typ 230 V / 50 Hz oder 400 V / 50 Hz.
• Seil-Ø: abhängig von der Tragfähigkeit (z. B. 8 mm bis 14 mm).

Typ	Artikel-Nr.	Tragfähigkeit	Hubgeschwindigkeit	Versorgungsspannung	Seil-Ø	Gewicht
X302	283239	300 kg	18 m/min	400 V / 50 Hz / Drehstrom	8 mm	27 kg
X400	188669	400 kg	9 m/min	400 V / 50 Hz / Drehstrom	8 mm	31 kg
X401	188699	400 kg	9 m/min	230 V / 50 Hz / 1ph	8 mm	32 kg
X402	188679	400 kg	18 m/min	400 V / 50 Hz / Drehstrom	8 mm	31 kg
X403	188689	400 kg	9 / 18 m/min	400 V / 50 Hz / Drehstrom	8 mm	35 kg
X500	283299	500 kg	9 m/min	400 V / 50 Hz / Drehstrom	8 mm	40 kg
X501	283329	500 kg	9 m/min	230 V / 50 Hz / 1ph	8 mm	49 kg
X503	283439	500 kg	9 / 18 m/min	400 V / 50 Hz / Drehstrom	8 mm	47 kg
X600	283449	600 kg	9 m/min	400 V / 50 Hz / Drehstrom	8 mm	53 kg
X601	283479	600 kg	9 m/min	230 V / 50 Hz / 1ph	8 mm	59 kg
X602	283529	600 kg	18 m/min	400 V / 50 Hz / Drehstrom	8 mm	57 kg
X603	283549	600 kg	9 / 18 m/min	400 V / 50 Hz / Drehstrom	8 mm	66 kg
X800	283579	800 kg	9 m/min	400 V / 50 Hz / Drehstrom	8 mm	45 kg
X802	188759	800 kg	18 m/min	400 V / 50 Hz / Drehstrom	8 mm	49 kg
X803	188779	800 kg	9 / 18 m/min	400 V / 50 Hz / Drehstrom	8 mm	49 kg
X805	188769	800 kg	4.5 / 9 m/min	400 V / 50 Hz / Drehstrom	8 mm	50 kg
X1020	283649	980 kg	9 m/min	400 V / 50 Hz / Drehstrom	9 mm	45 kg
X1023	283669	980 kg	9 / 18 m/min	400 V / 50 Hz / Drehstrom	9 mm	56 kg
X1025	283699	980 kg	4.5 / 9 m/min	400 V / 50 Hz / Drehstrom	9 mm	55 kg
X1026	188809	980 kg	4.5 / 18 m/min	400 V / 50 Hz / Drehstrom	9 mm	71 kg
X1230	283989	1250 kg	11 m/min	400 V / 50 Hz / Drehstrom	10 mm	-
X1530	283889	1500 kg	9 m/min	400 V / 50 Hz / Drehstrom	10 mm	49 kg
X3050	283939	3000 kg	6 m/min	400 V / 50 Hz / Drehstrom	14 mm	105 kg
X3052	283959	3000 kg	12 m/min	400 V / 50 Hz / Drehstrom	14 mm	117 kg

Sicherheitsaspekte und Normen

• Bestimmungsgemäßer Gebrauch: Die Winde ist für das Heben, Senken, Ziehen und Nachlassen bzw. Verfahren von Lasten vorgesehen und darf nur für den Materialtransport verwendet werden; die Verwendung beim Transport von Personen ist verboten.
• Endschalter: Ein Endschalter am Seilausgang kann verhindern, dass das Drahtseil versehentlich vollständig aus der Maschine herausgeführt wird; ein Endschalter am Seileinlauf kann die Hubhöhe bzw. Zuglänge begrenzen.
• Notabsenkvorrichtung: Für den Fall eines Stromausfalls ist eine Notabsenkfunktion als Sicherheitsmaßnahme beschrieben.
• Seilvorgaben: Es dürfen nur vorgeschriebene und für die Anwendung zugelassene Original-Seile verwendet werden; Seilart und Seildurchmesser sind einzuhalten.
• X-Typenreihe: Der Seileinlauf befindet sich an der Motorseite (Pfeil am Gehäuse beachten). Die lastlose Seite darf maximal mit 100 kg belastet werden (z. B. durch Vorspannung).
• DIN 15020 (Einordnung nach Antriebs-/Triebwerksgruppe): Bei Seilgeschwindigkeiten bis 9 m/min entspricht das Gerät der Antriebsgruppe 1 Bm, bei Seilgeschwindigkeiten über 9 m/min der Antriebsgruppe 1 Cm. Die tatsächliche Einsatzklasse ergibt sich aus Lastkollektiv und Betriebszeit.
• Vermeidbarer Missbrauch (Auswahl): Personenbeförderung, Betrieb mit verschmutztem Seil, Betrieb ohne Endschalter (bei Hubanwendungen) sowie Einsatz in explosionsgefährdeten oder korrosiven Umgebungen sind als nicht zulässige bzw. nicht vorgesehene Anwendungen beschrieben.

Lieferzustand, Lieferumfang und Optionen

Die Lieferung erfolgt komplett montiert. Der Lieferumfang ist in der Montage- und Betriebsanleitung als Bestellspezifikation beschrieben (Ausführung und Kabellängen werden bei der Bestellung festgelegt).

Lieferumfang

• Winde mit Steuer- und Anschlusskabel (fest verdrahtet) gemäß Bestellspezifikation.
• tirak™-Drahtseil gemäß Bestellspezifikation.
• Original-Montage- und Betriebsanleitung.
• Stromlaufplan.
• Logbuch.
• Prüfzertifikate (statische und dynamische Prüfungen).
• CE-Konformitätserklärung.
• Endschalter zum Abschalten von Hub- und Zugbewegungen gemäß Bestellspezifikation.

Optionales Zubehör (laut Anleitung)

• Hängetaster (steckbar).
• Zentralsteuerung (steckbar).
• Hubkraftbegrenzung (elektronisch oder mechanisch).
• Umlenkrolle.
• Bürstenvorsätze zum Reinigen des Seils.

Montage- und Betriebshinweise (praxisnah)

• Anschlagpunkt passend zur Anwendung wählen und die Winde sicher befestigen; bei Hubanwendungen den Bereich unter der Last sichern.
• Seilführung gemäß Gerätekennzeichnung: Bei der X-Serie den Seileinlauf an der Motorseite (Pfeil am Gehäuse) beachten.
• Nur zugelassene Original-Seile mit dem zum Typ passenden Seil-Ø verwenden; bei nicht geführten Lasten ist der Einsatz geeigneter Seilkonstruktionen und Verbindungselemente (z. B. Wirbelhaken/Seilwirbel) beschrieben.
• Für Hubanwendungen den Betrieb mit Endschalter vorsehen (Seileinlauf/Seilausgang je nach Aufgabe), um Seilweg und Endlagen zu begrenzen.
• Seilpflege: Betrieb mit verschmutztem Seil vermeiden; Reinigungsmethoden gemäß Anleitung wählen (Reinigen mit Hochdruckreiniger ist als nicht zulässige Praxis beschrieben).

Passende Artikel/Zubehör

• tirak Seil für geführte Lasten: abgestimmtes Drahtseil für geführte Hub- und Zugsysteme (passend zum erforderlichen Seildurchmesser).
• tirak Seil für ungeführte Lasten: konfektioniertes Drahtseil für frei schwebende, nicht geführte Lasten.
• blocstop BS: Fangvorrichtung zur Absicherung von Hub- und Zuganlagen im Materialtransport.
• Lastsicherung blocstop BSO / Material: Sicherheitslösung zum Bremsen bei Übergeschwindigkeit in Materialtransport-Anwendungen.
• tirak – mobile Winden: Rahmen-/Mobile-Lösung für häufig wechselnde Einsatzorte (wenn ein integrierter Tragrahmen benötigt wird).
