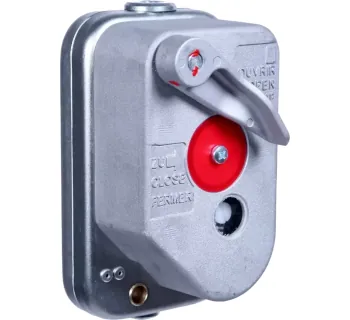

Tractel Lastsicherung blocstop BSO / Material

Produktbeschreibung

Die blocstop™ BSO wird als Lastsicherungsvorrichtung im Materialtransport eingesetzt – z. B. beim Öffnen/Schließen von Garagentoren, beim Heben wertvoller Gegenstände oder zum Schutz empfindlicher Bodenflächen unter der Last.

Überschreitet das Sicherheitsseil eine definierte Seilgeschwindigkeit, löst der BSO automatisch aus, hält das Seil in den Klemmbacken und fängt die Last sicher auf.

Einsatzbereiche

• Materialtransport mit separatem Sicherheitsseil (Last wird im Störfall abgefangen).
• Torantriebe/Hubanwendungen wie Garagentore und vergleichbare bewegte Lasten.
• Heben empfindlicher/hochwertiger Lasten (reduziert Folgeschäden bei Störungen).
• Rigging- und Materialhebeinstallationen (Anwendungskontext „material-lifting & rigging installations“).

Funktionsprinzip & Bedienung

Wie der blocstop™ BSO auslöst

Der blocstop arbeitet vollautomatisch: Bei Übergeschwindigkeit löst ein Fliehkraftgewicht die Mechanik aus, sodass die Klemmbacken das Sicherheitsseil greifen bzw. blockieren und die Last gehalten wird.

Die Klemmbackenfläche ist so ausgelegt, dass das Seil sicher gehalten wird, ohne es unnötig zu beschädigen.

Warum höhere Traglast = höherer Anpressdruck = mehr Sicherheit

Der BSO ist so konstruiert, dass die Klemmbacken umso fester greifen, je höher die Belastung/Zugkraft am Seil ist. Physikalisch bedeutet das: Mit steigender Seilzugkraft steigt die Normalkraft an den Klemmflächen – dadurch nimmt die wirksame Reibkraft zu, und ein Durchrutschen wird zunehmend unwahrscheinlicher.

Zusätzlich wird der Blocstop BSO mit einem Vielfachen der Nennlast getestet, um eine große Sicherheitsmarge zu gewährleisten.

Bedienung im Einsatz (praxisnah)

• Passendes Sicherheitsseil wählen: Seil-Ø muss zum BSO-Typ passen (siehe Tabelle).
• Seilführung: Sicherheitsseil durch den BSO führen; der BSO überwacht die Seilgeschwindigkeit und greift nur bei Übergeschwindigkeit ein.
• Nach Auslösung: Last ist gehalten; Ursache der Übergeschwindigkeit/Störung beheben und Gerät gemäß Herstellerablauf wieder freigeben (keine improvisierten Rücksetzversuche).

Varianten & Auswahllogik

Die Auswahl erfolgt primär über Tragfähigkeit und den passenden Seildurchmesser (BSO-Typen von 350 kg bis 3000 kg für 6–16 mm Seil-Ø).

Der Auslösemechanismus ist durchgängig auf Übergeschwindigkeit ausgelegt.

Hinweis aus dem blocstop-Umfeld: Als Standard wird eine Abfanggeschwindigkeit von 30 m/min genannt; weitere Abfanggeschwindigkeiten sind auf Anfrage möglich.

Sicherheitsaspekte & Normen

Der BSO dient als zusätzliche Sicherheitseinrichtung, indem er bei Übergeschwindigkeit die Last hält und ein weiteres Nachlaufen des Seils verhindert.

Einordnung EN 1808 (Personentransport): Für den Personentransport wird eine zusätzliche Sicherheitseinrichtung gemäß DIN EN 1808 beschrieben; der blocstop BSO wird hierfür als Lösung genannt. Für reine Materialanwendungen ist die jeweils geltende Regel-/Normenlage der Anwendung maßgeblich.

Technische Daten & Modellübersicht

Typ	Artikel-Nr.	Tragfähigkeit	Seil-Ø	Auslösung durch	max. Seilgeschwindigkeit	Beschreibung
510	291849	350 kg	6 mm	Übergeschwindigkeit	30 m/min	-
510E	291859	350 kg	6 mm	Übergeschwindigkeit	30 m/min	mit Endschalter und 2 m Kabel, mit Steckanschluss für Tirak Winde
1004	291889	600 kg	8 mm	Übergeschwindigkeit	40 m/min	-
1004E	291899	600 kg	8 mm	Übergeschwindigkeit	40 m/min	mit Endschalter und 2 m Kabel, mit Steckanschluss für Tirak Winde
1026	291969	700 kg	9 mm	Übergeschwindigkeit	60 m/min	-
1026E	291979	700 kg	9 mm	Übergeschwindigkeit	60 m/min	mit Endschalter und 2 m Kabel, mit Steckanschluss für Tirak Winde
1024	291909	800 kg	9 mm	Übergeschwindigkeit	40 m/min	-
1024E	291919	800 kg	9 mm	Übergeschwindigkeit	40 m/min	mit Endschalter und 2 m Kabel, mit Steckanschluss für Tirak Winde
1022	291729	1000 kg	9 mm	Übergeschwindigkeit	20 m/min	-
1022E	291739	1000 kg	9 mm	Übergeschwindigkeit	20 m/min	mit Endschalter und 2 m Kabel, mit Steckanschluss für Tirak Winde
1022EFA	291749	1000 kg	9 mm	Übergeschwindigkeit	20 m/min	mit elektrischer Fernauslösung
1020	291849	1000 kg	9 mm	Übergeschwindigkeit	30 m/min	-
1020E	291879	1000 kg	9 mm	Übergeschwindigkeit	30 m/min	mit Endschalter und 2 m Kabel, mit Steckanschluss für Tirak Winde
1034	291929	1000 kg	10 mm	Übergeschwindigkeit	40 m/min	-
1034E	291939	1000 kg	10 mm	Übergeschwindigkeit	40 m/min	mit Endschalter und 2 m Kabel, mit Steckanschluss für Tirak Winde
1032	291759	1200 kg	10 mm	Übergeschwindigkeit	20 m/min	-
1032E	291769	1200 kg	10 mm	Übergeschwindigkeit	20 m/min	mit Endschalter und 2 m Kabel, mit Steckanschluss für Tirak Winde
1032EFA	291779	1200 kg	10 mm	Übergeschwindigkeit	20 m/min	mit elektrischer Fernauslösung
1044	291949	1200 kg	11 mm	Übergeschwindigkeit	40 m/min	-
1044E	291959	1200 kg	11 mm	Übergeschwindigkeit	40 m/min	mit Endschalter und 2 m Kabel, mit Steckanschluss für Tirak Winde
1042	291789	1400 kg	11 mm	Übergeschwindigkeit	20 m/min	-
1042E	291809	1400 kg	11 mm	Übergeschwindigkeit	20 m/min	mit Endschalter und 2 m Kabel, mit Steckanschluss für Tirak Winde
1042EFA	291809	1400 kg	11 mm	Übergeschwindigkeit	20 m/min	mit elektrischer Fernauslösung
2552	291819	2500 kg	14 mm	Übergeschwindigkeit	20 m/min	-
2552E	291829	2500 kg	14 mm	Übergeschwindigkeit	20 m/min	mit Endschalter und 2 m Kabel, mit Steckanschluss für Tirak Winde
2552EFA	291839	2500 kg	14 mm	Übergeschwindigkeit	20 m/min	mit elektrischer Fernauslösung
3060	291989	3000 kg	16 mm	Übergeschwindigkeit	30 m/min	-
3060E	291999	3000 kg	16 mm	Übergeschwindigkeit	30 m/min	mit Endschalter und 2 m Kabel, mit Steckanschluss für Tirak Winde

Passende Artikel/Zubehör

• Sicherheitsseile in passendem Seil-Ø (Auswahl nach BSO-Typ, siehe Tabelle).
• Seildurchlaufwinden (z. B. tirak™-Anwendungen) für Materialbewegungen mit separater Sicherung.
• Fangvorrichtungen derselben Produktfamilie (z. B. blocstop BSA/BS) je nach Anwendungsfall und Überwachungsprinzip.
